4 Lieu d'installation
(1)
(7)
(1)
40
système d'aération
|
Noter :
L'onduleur central et les appareils tels que les transformateurs, les
|
boîtes à fusibles ou les composants du système de surveillance de
l'installation (par ex. PC, serveur) émettent de la chaleur.
L'air chaud dégagé doit être dévié.
|
Plus l'environnement de l'onduleur central est frais, plus son
|
rendement est élevé et plus sa durée de vie est longue.
conçu pour le poids de l'appareil (v. Caractéristiques techniques,
|
page 91) et de l'engin de transport.
Noter :
les fondations sous-dimensionnées peuvent s'effondrer et
|
représenter une source de danger pouvant s'avérer mortelle.
conçu en fonction de la surface de base de l'appareil
|
(v. Caractéristiques techniques, page 91). Noter :
Position des pieds de l'appareil et du canal d'aération.
|
Recommandation du fabricant : Utiliser un faux-plancher pour
|
l'aération ou une embase munie d'une grille de protection (mailles :
8–10 mm) pour assurer la protection.
(1)
(6)
(1)

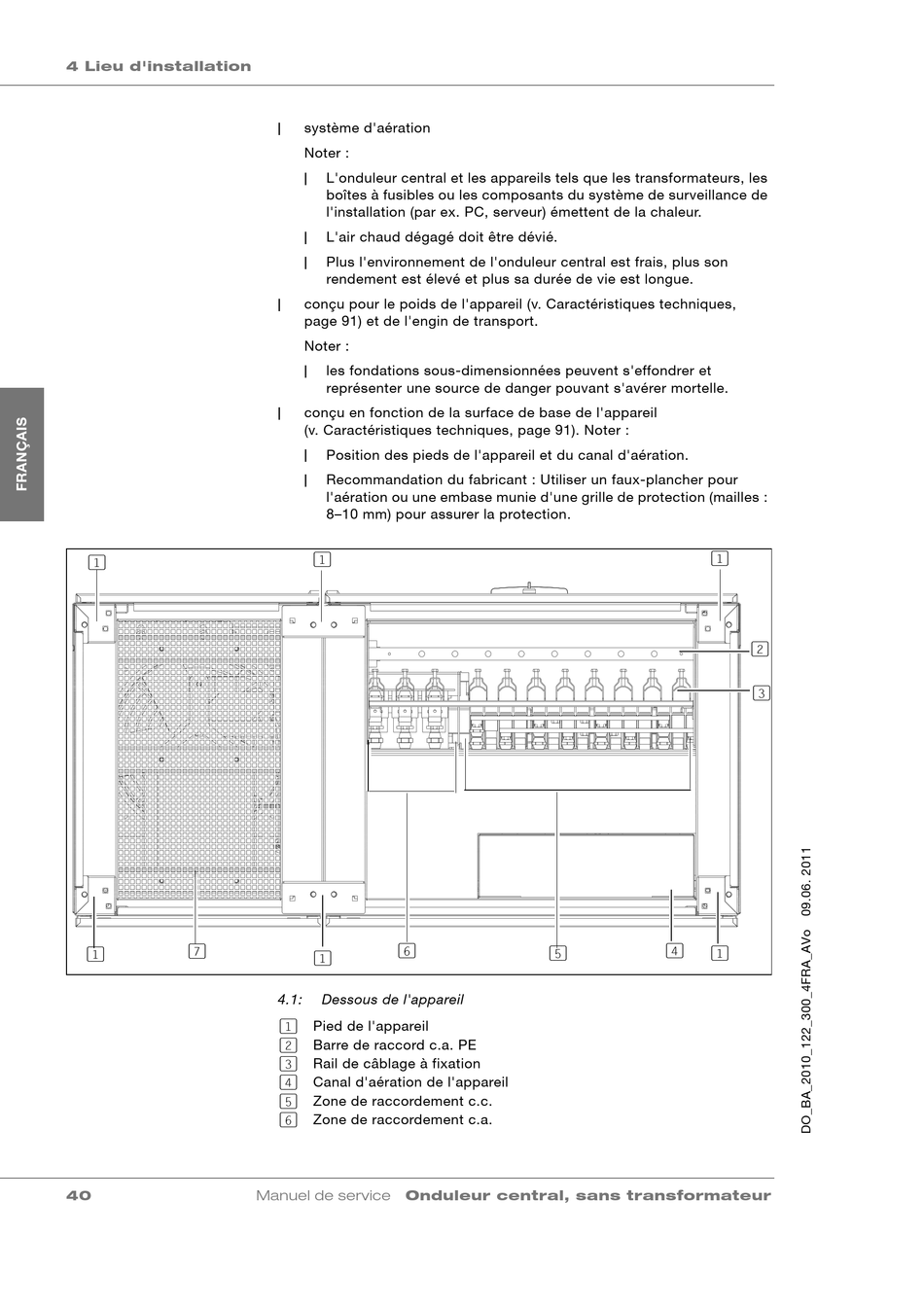

4.1: Dessous de l'appareil
(1) Pied de l'appareil
(2) Barre de raccord c.a. PE
(3) Rail de câblage à fixation
(4) Canal d'aération de l'appareil
(5) Zone de raccordement c.c.
(6) Zone de raccordement c.a.
Manuel de service Onduleur central, sans transformateur
(1)
(4)
(5) (1)
(2)
(3)
