7.5
Reihenklemmen-Anschlussbelegung
7.5.1
Netzspannungsebene (Power Supply - PS)
Schließen Sie die Kabel an wie in den PIN-Tabellen im Anhang (21.3.1 und 21.4.1) vorgegeben.
Die jeweiligen Klemmenbelegungspläne werden mit dem PC-Tool entsprechend des „Projektes"
erstellt. Diese dienen als Grundlage für Schaltpläne und die Ein-/Ausgangszuordnung wie im Beispiel
im Anhang 21.1 gezeigt.
Hardware-Variante 1

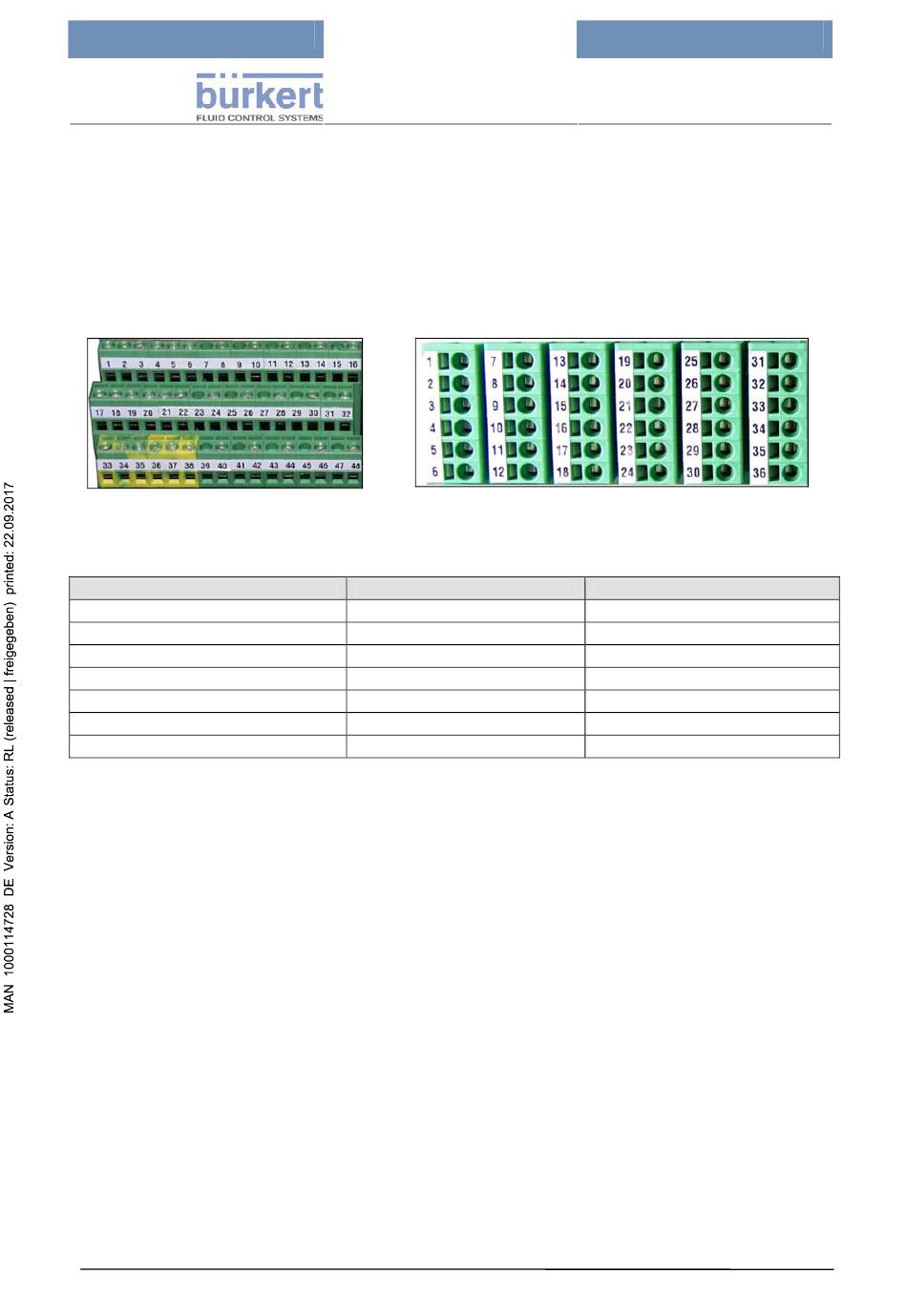

Abbildung 6:
Reihenklemmen für die Netzspannungsebene, mit PIN-Nummern
Nummerierung der PIN
Reihenklemmen
Klemmen-Raster
Leiterquerschnitte – starre Adern
Leiterquerschnitte – flexible Adern
Anzugsdrehmoment für Schrauben
PIN-Tabelle
Seite 26
Hardware-Variante 2
Hardware-Variante 1
1 bis 48
Schraubklemmen
5,08 mm, AWG 26 ... 14
0,14 ... 2,5 mm²
0,14 ... 1,5 mm²
0,5 ... 0,6 Nm (4,5 ... 5,3 lb in)
Tabelle im Anhang 21.3.1
„Typ 8620 mxCONTROL"
Hardware-Variante 2
1 bis 36
Federzugklemmen
5,0 mm, AWG 24 ... 12
0,2 ... 4,0 mm²
0,2 ... 2,5 mm²
--
Tabelle im Anhang 21.4.1
