Sauerstoffkonzentration (O2-Konzentration)
Da das Verhältnis zwischen Temperatur und gelöstem Sauerstoff nichtlinear ist, wandelt das Modul
die eingehende Temperaturinformation in „Gelöst-Sauerstoff-Konzentration" [mg/l] um. Diese
Umwandlung erfolgt auf der Grundlage der im Speicher befindlichen Korrelationskurve (siehe
Abbildung 57).

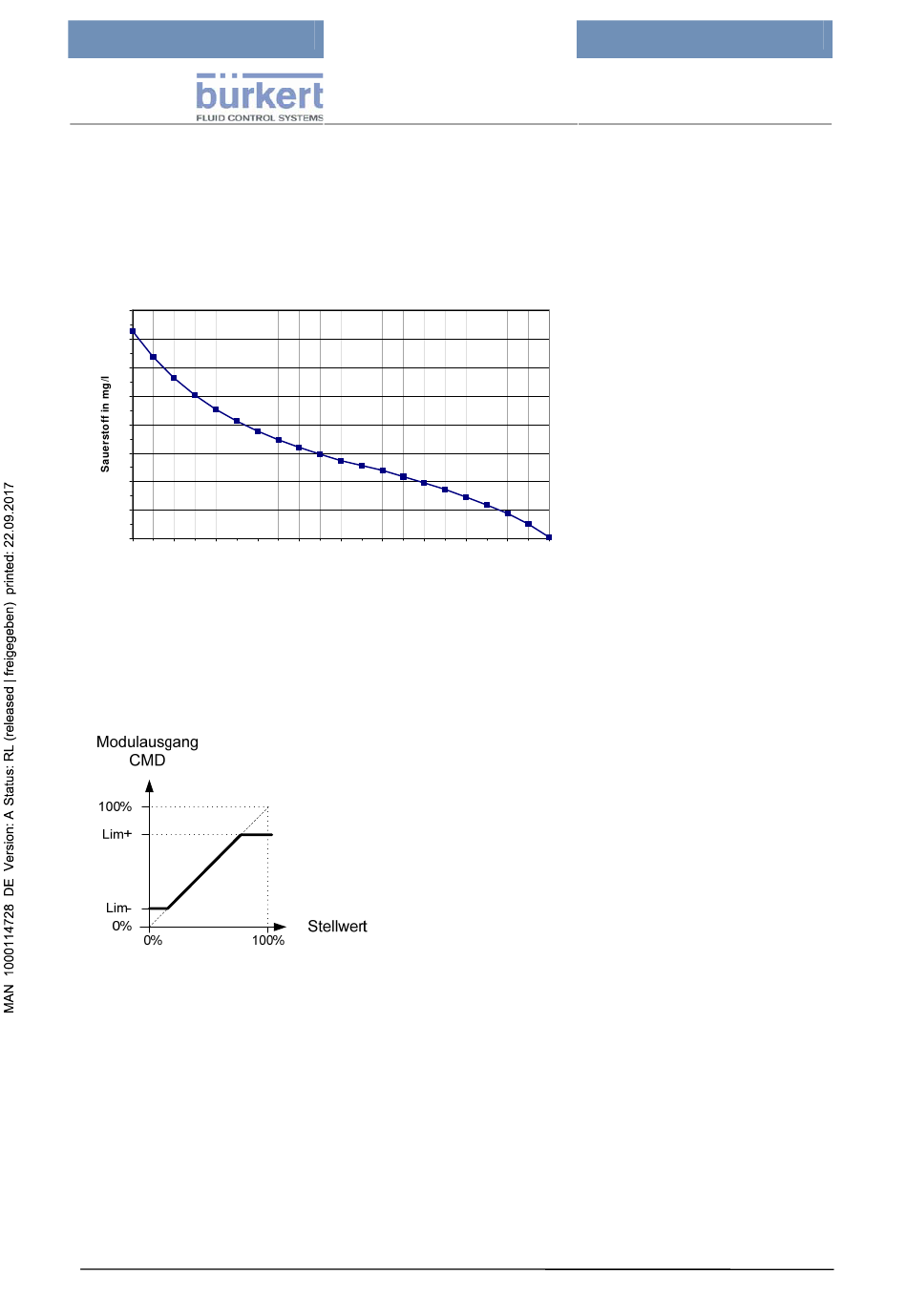

Konzentration des in Wasser bei einem barometrischen Druck von 760 Torr
gelösten Sauerstoffs in mg/l in Abhängigkeit von der Temperatur
16
14
12
10
8
6
4
2
0
0
10
20
Stellwertbegrenzung
Der Stellwert wird nur im Automatikbetrieb durch die untere und obere Stellwertbegrenzung
beschränkt und entsprechend am Modulausgang ausgegeben.
Seite 122
30
40
50
60
70
Temperatur in °C
Abbildung 58:
Stellwertbegrenzung (O2_SCAV_CTRL_RATIO).
„Typ 8620 mxCONTROL"
Abbildung 57:
80
90
100
Einfluss der Temperatur auf die
Sauerstoffkonzentration
