„Typ 8620 mxCONTROL"
14.10 Überwachung von Prozesswerten
(MONITOR_PV)
Dieses Modul wurde entwickelt für die externe Überwachung von bis zu zwei Prozesswerten, z.B.
mittels eines 4...20mA-Ausganges. Aber auch die Relais- oder Transistorausgänge können
angeschlossen werden.
Es ist möglich, ein Eingangssignal als Quelle für ein anderes (Regler-) Modul zu nutzen und dasselbe
Eingangssignal auch für die externe Überwachung durchzuschleifen.
Dieses Modul kann auch nur für das Loggen von Prozesswerten genutzt werden; in diesem Fall
brauchen die Modulausgänge nicht realen Ausgängen zugeordnet werden.
Jedes Ausgabesignal wird in Abhängigkeit vom konfigurierten Eingangstyp errechnet.
Wenn das Eingangssignal einen kontinuierlichen Eingangsbereich hat (digitaler Frequenzeingang,
analoge Eingänge), dann wird der Eingangsbereich linear auf dem Reglerausgang abgebildet.
Vergleichen Sie auch nachfolgende Tabelle.
Eingangstyp
Digitaler Binäreingang
Digital-Impulszähleingang
Digitaler Frequenzeingang
Analoger 4...20mA-Eingang
Analoger Pt100-Eingang
Prozessdaten und Daten-Logging
Angezeigte Daten
Prozesswert 1
Prozesswert 2
Modulausgang 1
Modulausgang 2
Eingangsbereich
Ausgang
0, 1
0 %, 100 %
--
0 %
Scal- ... Scal+
0 ... 100 %
Scal- ... Scal+
0 ... 100 %
Scal- ... Scal+
0 ... 100 %
Abkür-
Display-Darstellung
zung
Vollbild-
(Menü)
schirm
PV1
x
PV2
x
CMD1
x
CMD2
x
Modulausgang verbunden mit 4...20mA-
Ausgang
4 mA, 20 mA
--
4 ... 20 mA
4 ... 20 mA
4 ... 20 mA
Daten-
Log.
Trend
Liste
graph
x
x
x
x
x
x
x
x
x
x

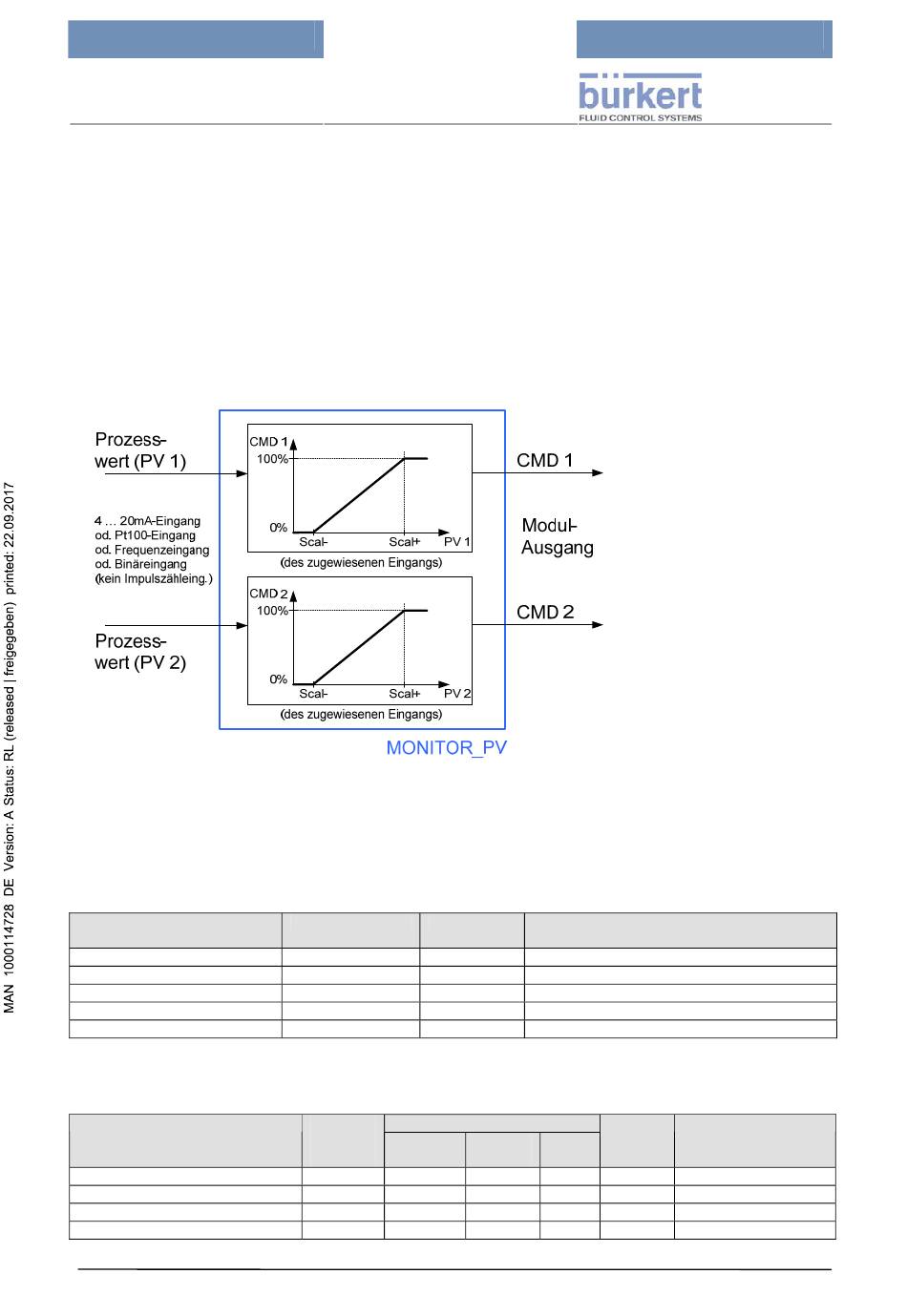

Abbildung 72:
MONITOR_PV
Bemerkungen
falls ChMode = Dual
falls ChMode = Dual
Seite 139
