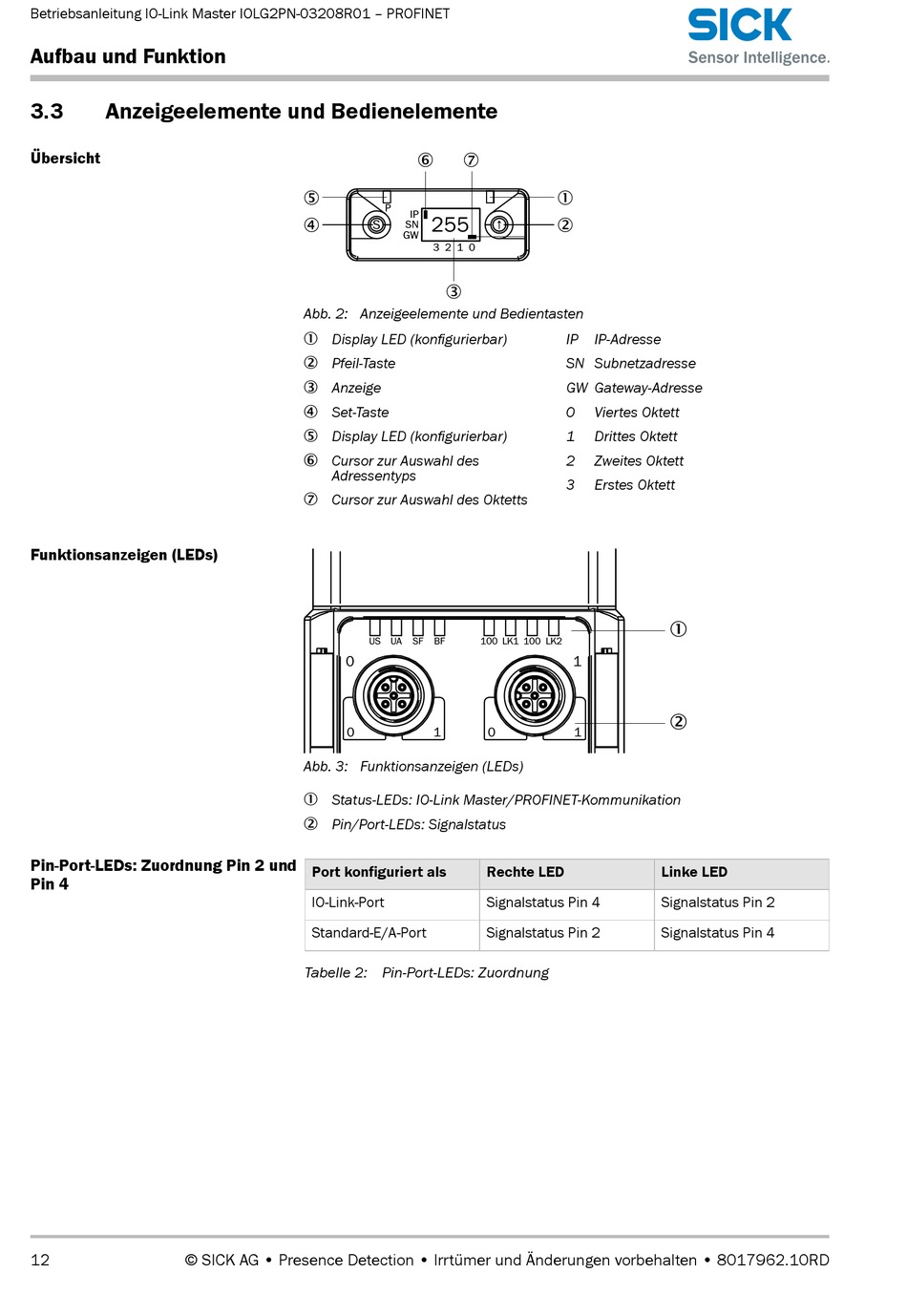

Betriebsanleitung IO-Link Master IOLG2PN-03208R01 – PROFINET
Aufbau und Funktion
3.3
Anzeigeelemente und Bedienelemente
Übersicht
Funktionsanzeigen (LEDs)
Pin-Port-LEDs: Zuordnung Pin 2 und
Pin 4
12
© SICK AG • Presence Detection • Irrtümer und Änderungen vorbehalten • 8017962.10RD
6
7
5
P
IP
255
S
4
SN
GW
3
2
1
0
3
Abb. 2: Anzeigeelemente und Bedientasten
1 Display LED (konfigurierbar)
2 Pfeil-Taste
3 Anzeige
4 Set-Taste
5 Display LED (konfigurierbar)
6 Cursor zur Auswahl des
Adressentyps
7 Cursor zur Auswahl des Oktetts
US UA
SF
BF
0
0
1
Abb. 3: Funktionsanzeigen (LEDs)
1 Status-LEDs: IO-Link Master/PROFINET-Kommunikation
2 Pin/Port-LEDs: Signalstatus
Port konfiguriert als
IO-Link-Port
Standard-E/A-Port
Tabelle 2: Pin-Port-LEDs: Zuordnung
1
↑
2
IP
IP-Adresse
SN Subnetzadresse
GW Gateway-Adresse
0
Viertes Oktett
1
Drittes Oktett
2
Zweites Oktett
3
Erstes Oktett
100 LK1 100 LK2
1
0
1
Rechte LED
Signalstatus Pin 4
Signalstatus Pin 2
1
2
Linke LED
Signalstatus Pin 2
Signalstatus Pin 4
