Standard Eingang/Ausgang
konfigurieren
© SICK AG • Presence Detection • Irrtümer und Änderungen vorbehalten • 8017962.10RD
Betriebsanleitung IO-Link Master IOLG2PN-03208R01 – PROFINET
Sollte einer der möglichen Port-Pins (Pin 4) mit einer Standardfunktion
(Eingang, Ausgang) konfiguriert sein, müssen Sie das Platzhaltermodul
„Standard E/A" für den entsprechenden Steckplatz verwenden.
Zum Adressieren der Eingänge und Ausgänge müssen Sie die Module „Ein-
gang Pin 2", „Eingang Pin 4", „Ausgang Pin 2" und „Ausgang Pin 4" aus
dem Katalog in die Parametrierung ziehen.
Für die SIO-Funktion müssen Sie das Modul „IO-Link Eingang mit SIO Mo-
dus" einbinden.
Mit den restlichen Modulen werden verschiedene Funktionen in die jeweili-
gen Prozessdatenbereiche gemappt.
Für weitere Informationen siehe Seite 26, Kapitel 6.1 und Seite 27,
Kapitel 6.2.

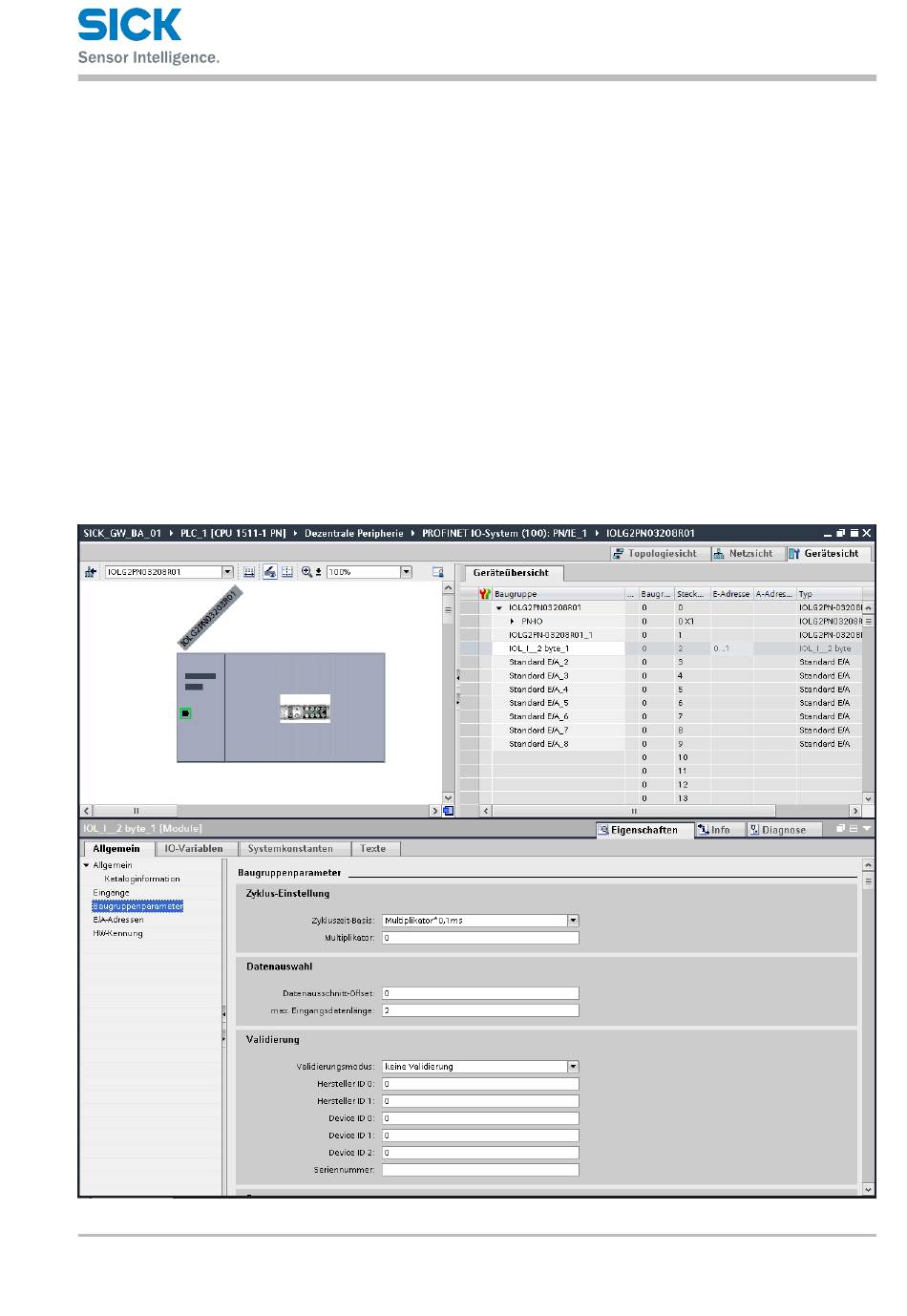

Bei Auswahl des IO-Link-Moduls können Sie im Menübaum beim Menü-
punkt „Baugruppenparameter" die IO-Link-Parameter des jeweiligen Port-
Pins ändern.
Für weitere Informationen siehe Seite 26, Kapitel 6.1 und Seite 27,
Kapitel 6.2.
Systemintegration und Konfiguration
25
