Betriebsanleitung IO-Link Master IOLG2PN-03208R01 – PROFINET
Systemintegration und Konfiguration
Module einbinden
Übersicht Zuordnung von Slots und
Modulen
Gerätename, PROFINET-Adresse
20
© SICK AG • Presence Detection • Irrtümer und Änderungen vorbehalten • 8017962.10RD
Der IO-Link Master IOLG2PN-03208R01 wird für die PROFINET-Kommuni-
kation benutzt. In X1 PN-IO können Sie Funktionen wie z.B. „Priorisierter
Hochlauf" oder „Domäne Ringtopologie" wählen.
Werksseitig sind den Slots folgende Module zugeordnet. Slot 2 bis 9 sind
Standard-E/A-Module zugewiesen.
Slot
Beschreibung
1
Kopfmodul: Port-Funktionen „Eingang", „Ausgang", „Diagnoseein-
gang" oder „IO-Link" oder Diagnosemeldungen definieren.
2
IO-Link-Modul oder Standard-E/A-Modul für Port 0
3
IO-Link-Modul oder Standard-E/A-Modul für Port 1
4
IO-Link-Modul oder Standard-E/A-Modul für Port 2
5
IO-Link-Modul oder Standard-E/A-Modul für Port 3
6
IO-Link-Modul oder Standard-E/A-Modul für Port 4
7
IO-Link-Modul oder Standard-E/A-Modul für Port 5
8
IO-Link-Modul oder Standard-E/A-Modul für Port 6
9
IO-Link-Modul oder Standard-E/A-Modul für Port 7
Tabelle 11: Übersicht Zuordnung von Slots und Modulen

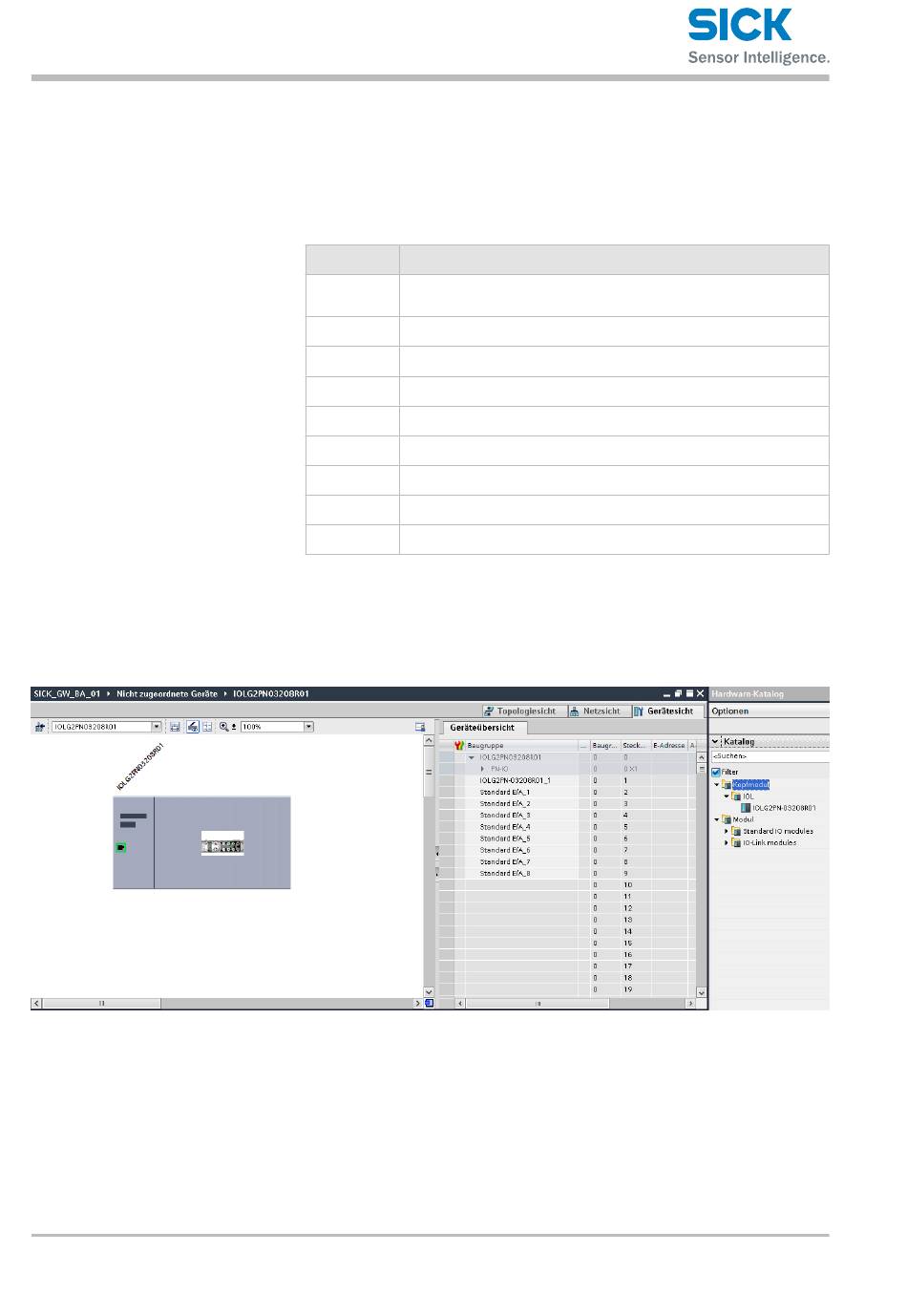

Mit einem Doppelklick auf den IO-Link Master im Fenster „Geräteüber-
sicht" werden die Kommunikationsparameter des IO-Link Masters ange-
zeigt.
