Betriebsanleitung IO-Link Master IOLG2PN-03208R01 – PROFINET
Aufbau und Funktion
3
Aufbau und Funktion
3.1
Aufbau
10
© SICK AG • Presence Detection • Irrtümer und Änderungen vorbehalten • 8017962.10RD
1
LK1
2
P
IP
255
S
SN
GW
3
3 2 1 0
POWER
OUT
4
5
US UA
SF BF
100 LK1 100 LK2
0
6
0
1
0
2
7
0
0
1
1
0
4
8
0
1
0
6
9
0
1
0
ß

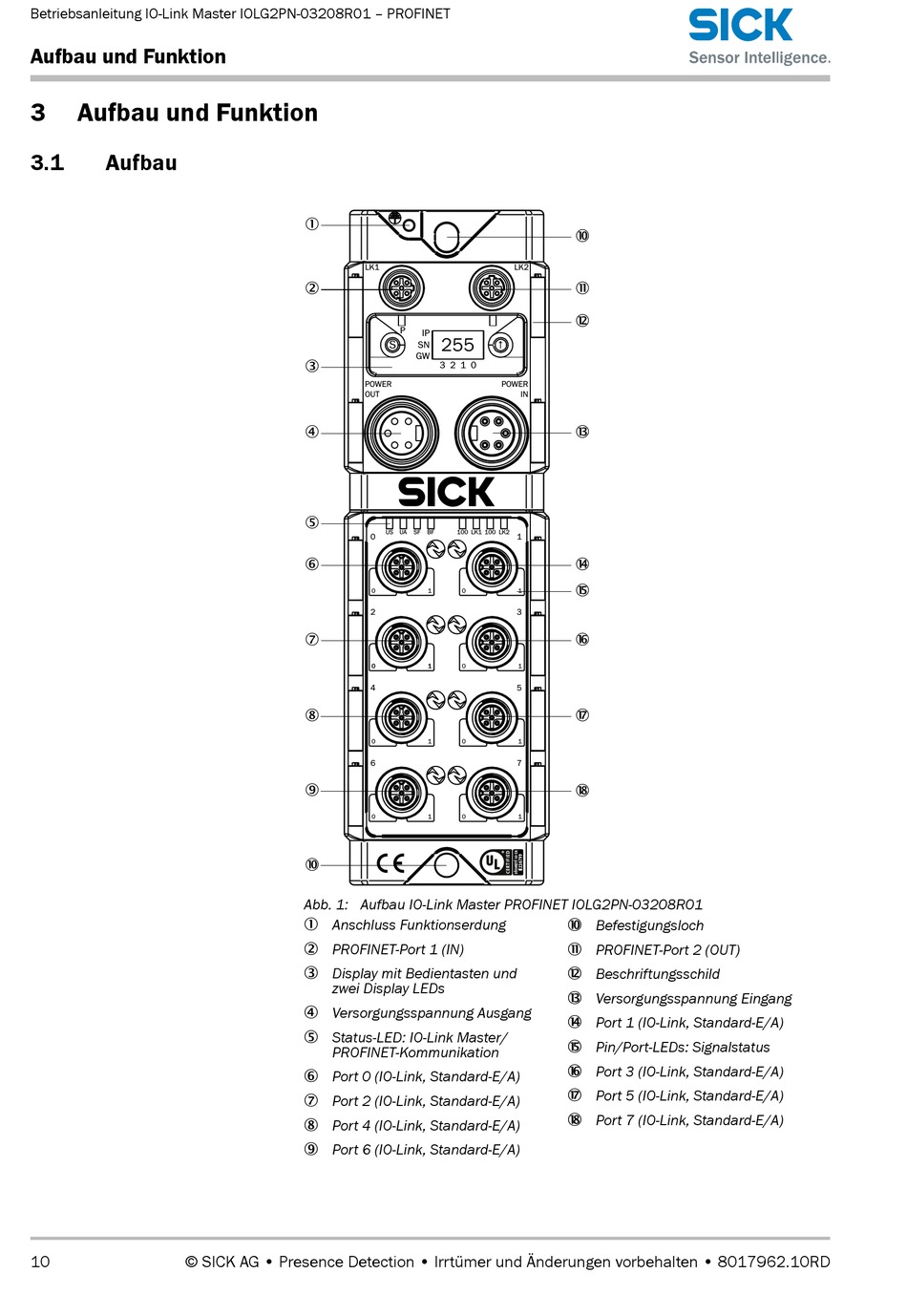

Abb. 1: Aufbau IO-Link Master PROFINET IOLG2PN-03208R01
1 Anschluss Funktionserdung
2 PROFINET-Port 1 (IN)
3 Display mit Bedientasten und
zwei Display LEDs
4 Versorgungsspannung Ausgang
5 Status-LED: IO-Link Master/
PROFINET-Kommunikation
6 Port 0 (IO-Link, Standard-E/A)
7 Port 2 (IO-Link, Standard-E/A)
8 Port 4 (IO-Link, Standard-E/A)
9 Port 6 (IO-Link, Standard-E/A)
ß
LK2
à
á
↑
POWER
IN
â
1
ã
ä
1
3
å
1
5
æ
1
7
ç
1
ß Befestigungsloch
à PROFINET-Port 2 (OUT)
á Beschriftungsschild
â Versorgungsspannung Eingang
ã Port 1 (IO-Link, Standard-E/A)
ä Pin/Port-LEDs: Signalstatus
å Port 3 (IO-Link, Standard-E/A)
æ Port 5 (IO-Link, Standard-E/A)
ç Port 7 (IO-Link, Standard-E/A)
