Betriebsanleitung IO-Link Master IOLG2PN-03208R01 – PROFINET
Systemintegration und Konfiguration
Konfiguration
Module adressieren
IO-Link-Module konfigurieren
24
© SICK AG • Presence Detection • Irrtümer und Änderungen vorbehalten • 8017962.10RD

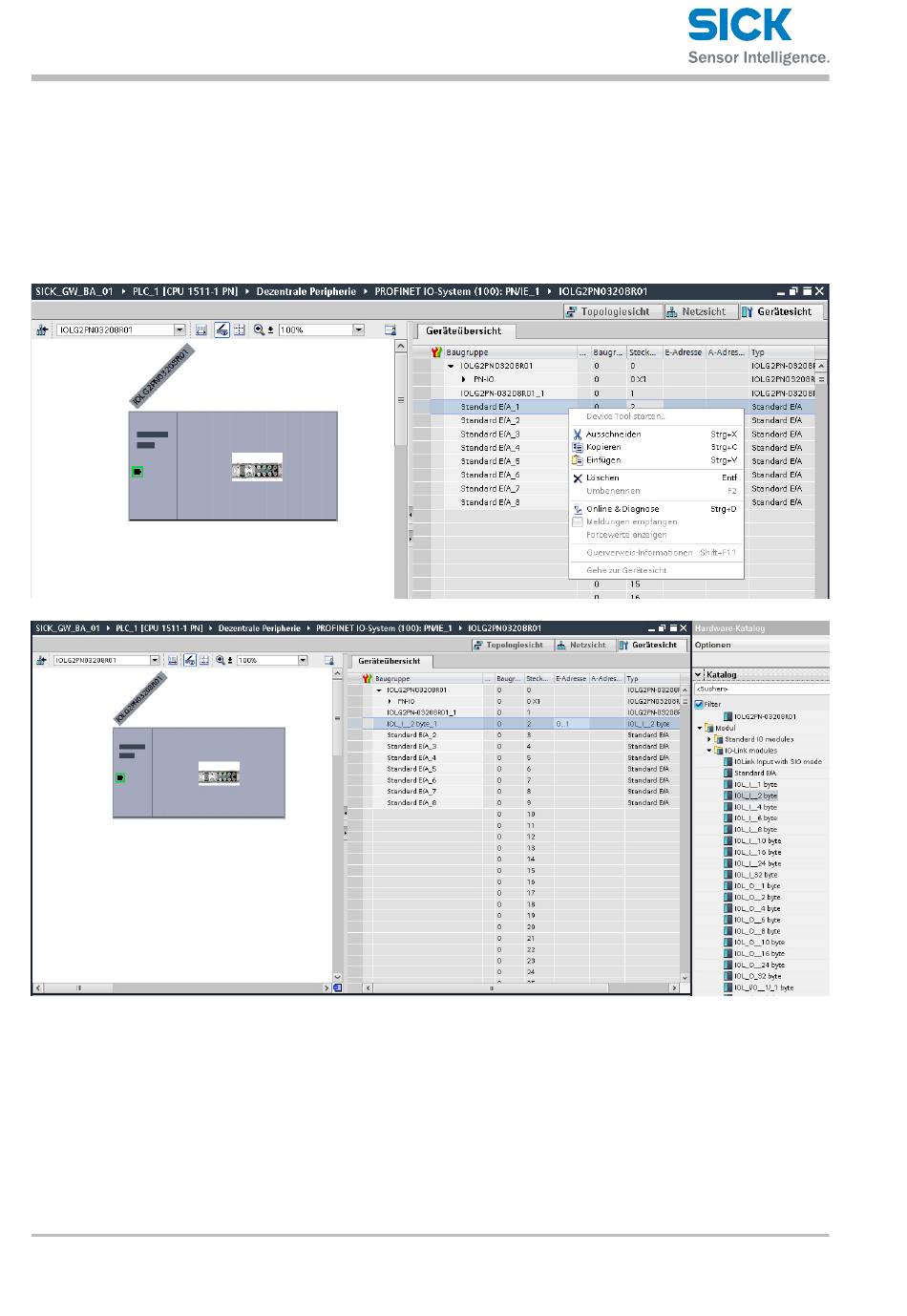

Passend zu den Konfigurationen des Kopfmoduls müssen Sie die IO-Link-
Module und die Standard-E/A-Module konfigurieren.
Diese können Sie bei Bedarf aus dem Hardware-Katalog per Drag & Drop
in die Konfigurationstabelle ziehen. Werksseitig sind alle Ports als Stan-
dard-E/A-Ports konfiguriert.
Möchten Sie den Port als IO-Link-Port konfigurieren, müssen Sie das Modul
löschen und gegen ein IO-Link-Modul wechseln.
Durch Auswahl der IO-Link-Module können Sie im Menübaum E/A-Adres-
sen wählen und somit die Adressen ändern.
Entsprechend der Prozessdatenlänge des IO-Link-Device müssen Sie ein
passendes IO-Link-Modul im Katalog wählen und auf den entsprechenden
Steckplatz per Drag & Drop ziehen.
Für die erforderliche Prozessdatenlänge des IO-Link-Device siehe Doku-
mentation für das IO-Link-Device.
