Aufbau und Funktion
Transport und Aufstellen

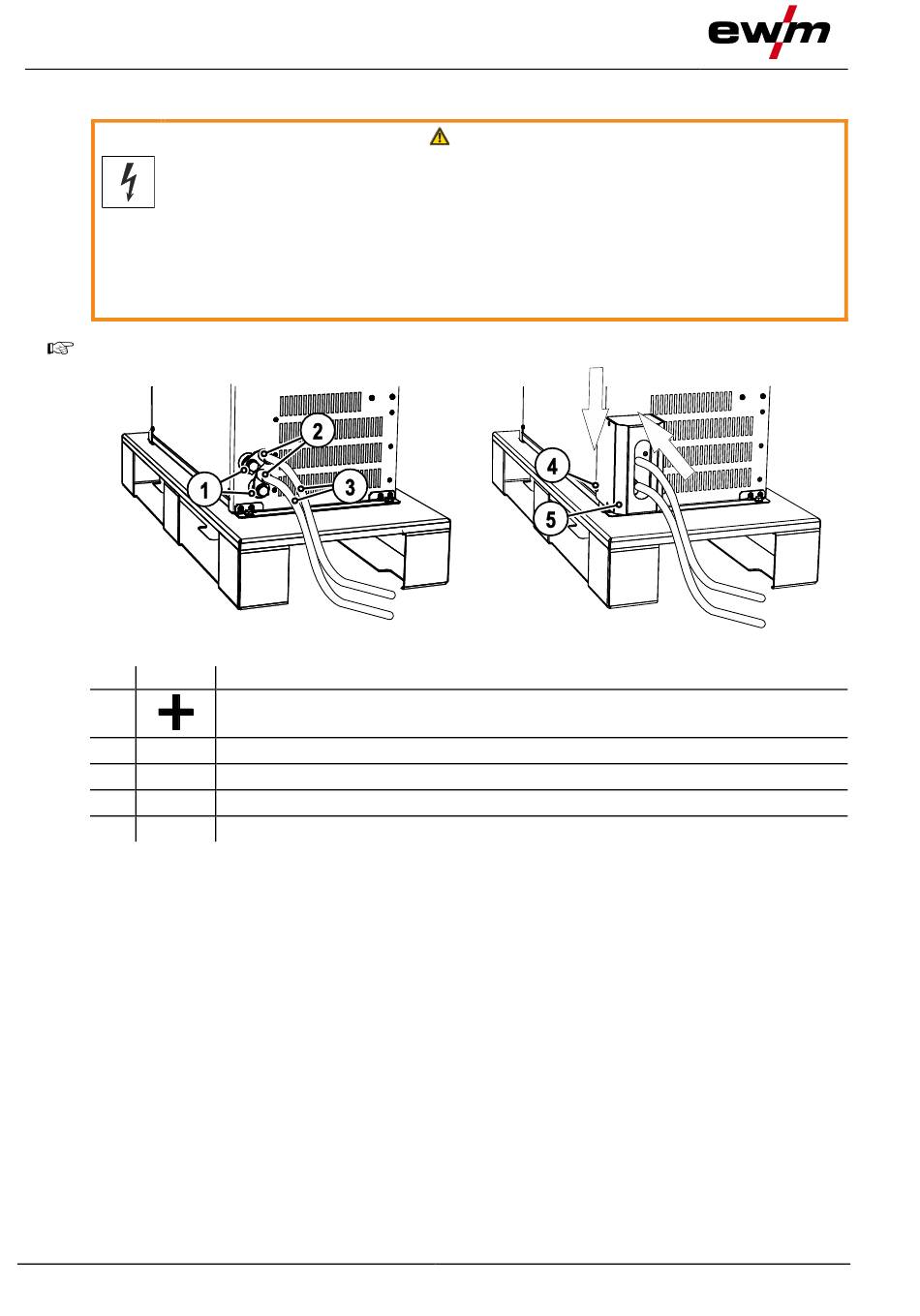

5.2.11 Anschluss Werkstückleitung
Elektrischer Strom!
Beim Anschluss von Anschlussleitungen und Schnittstellen können Sie mit
lebensgefährlichen Strömen in Berührung kommen!
• Sicherheitshinweise „Zu ihrer Sicherheit" auf den ersten Seiten beachten!
•
Nur bei ausgeschaltetem Gerät Verbindungs- oder Schweißleitungen anschließen!
•
Während des Betriebes Abdeckungen für die Stromanschlüsse verwenden.
•
Für den Anschluss der Stromleitungen die abgewinkelten Kabelschuhe aus dem
Lieferumfang verwenden!
Darstellung ist beispielhaft
Pos. Symbol
1
2
3
4
5
•
Halteschrauben an Abdeckung Stromanschluss lösen, Abdeckung abnehmen.
•
Anschluss der Stromleitung durch Aussparung der Abdeckung führen.
• Anschlussleitung an Verschraubung, Prozessstrom „+" verschrauben.
•
Abdeckung wieder anschrauben.
36
Beschreibung 0
Anschlussbuchse, Potential +
Kabelschuh (abgewinkelt)
Anschlusskabel
Befestigungsschrauben
Abdeckung Stromanschluss
WARNUNG
Abbildung 5-13
099-000161-EW500
05.09.2017
