E-Hand-Schweißen
5.11
E-Hand-Schweißen
Quetsch- und Verbrennungsgefahr!
Beim Wechseln von abgebrannten oder neuen Stabelektroden
•
Gerät am Hauptschalter ausschalten.
•
Geeignete Schutzhandschuhe tragen.
•
Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um
geschweißte Werkstücke zu bewegen.
•
Elektrodenhalter immer isoliert ablegen!
5.11.1 Anschluss Elektrodenhalter und Werkstückleitung
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
Pos. Symbol
1
2
3
4
•
Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
32
Beschreibung
0
Anschlussbuchse, Schweißstrom „+"
Anschlussbuchse, Schweißstrom „-"
Werkstück
Elektrodenhalter
VORSICHT
HINWEIS

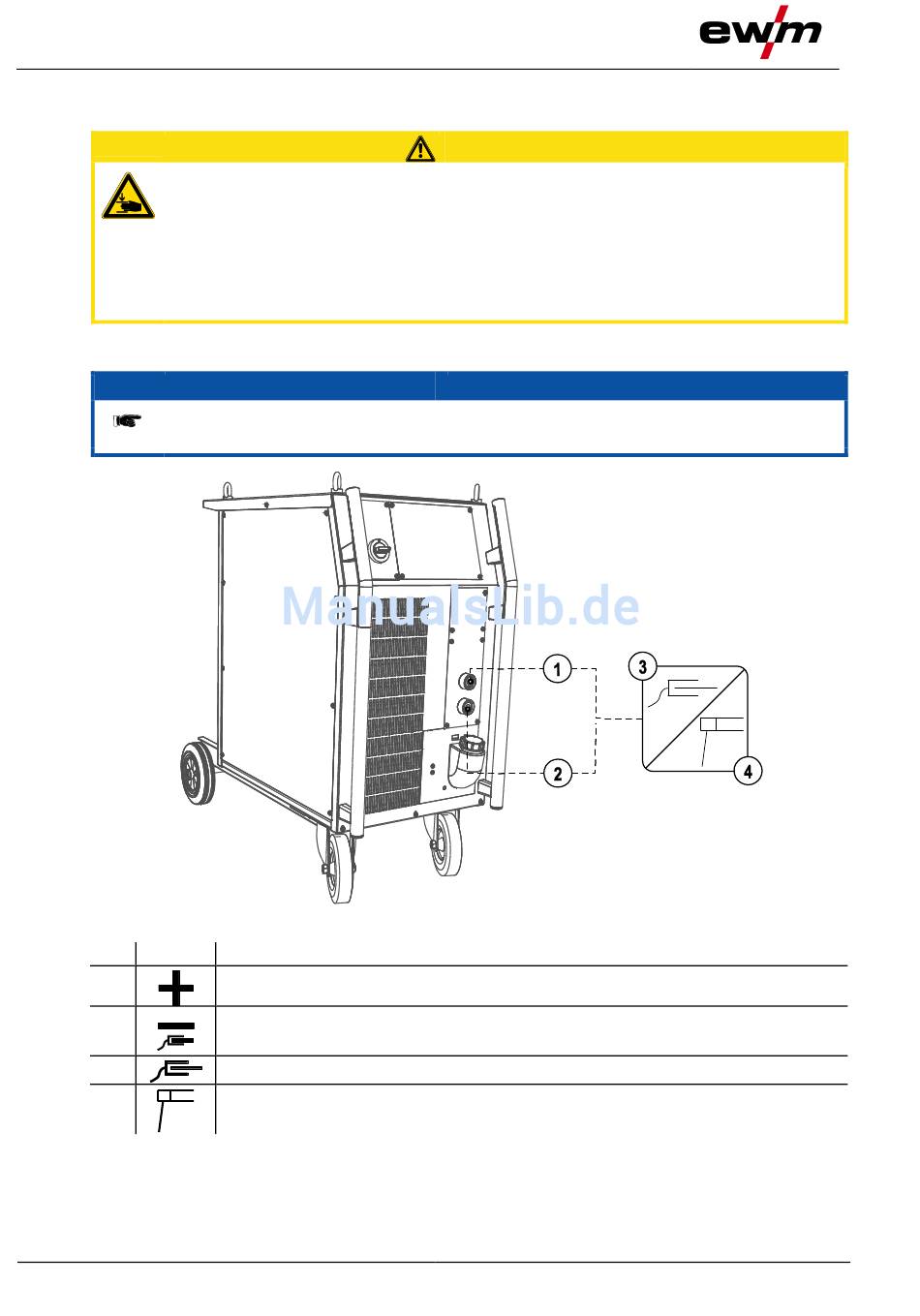

Abbildung 5-8
099-005187-EW500
03.01.2012
