Gerätesteuerung - EWM forceTig 1002 Betriebsanleitung

Pos. Symbol
25
26
27
4.3 Gerätesteuerung
Pos. Symbol
1
2
3
4
5 Hold
099-000161-EW500
05.09.2017
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Anschlussbuchse, Schweißstrom „+"
Verbindung zur WIG-Stromquelle für Heißdrahtanwendung
Spannungsversorgung PC
Schutzkontaktsteckdose
Spannungsversorgung Kühlgerät
Schutzkontaktsteckdose
Beschreibung 0
WIG-Pulsen
-- WIG-Pulsautomatik (Frequenz und Balance)
-------- WIG-Pulsen mit Zeiten, leuchtet grün / schnelles WIG-DC-Pulsen mit
Frequenz und Balance, leuchtet rot
Drucktaste Gastest / Schlauchpaket spülen
Funktionsablauf > siehe Kapitel 4.3.1
Stör- / Zustandsanzeigen
----------- Signalleuchte Sammelstörung
--------- Signalleuchte Wassermangel (Schweißbrennerkühlung)
---------- Signalleuchte Übertemperatur
--------- Signalleuchte S-Zeichen
Signalleuchte Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte für
Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet.

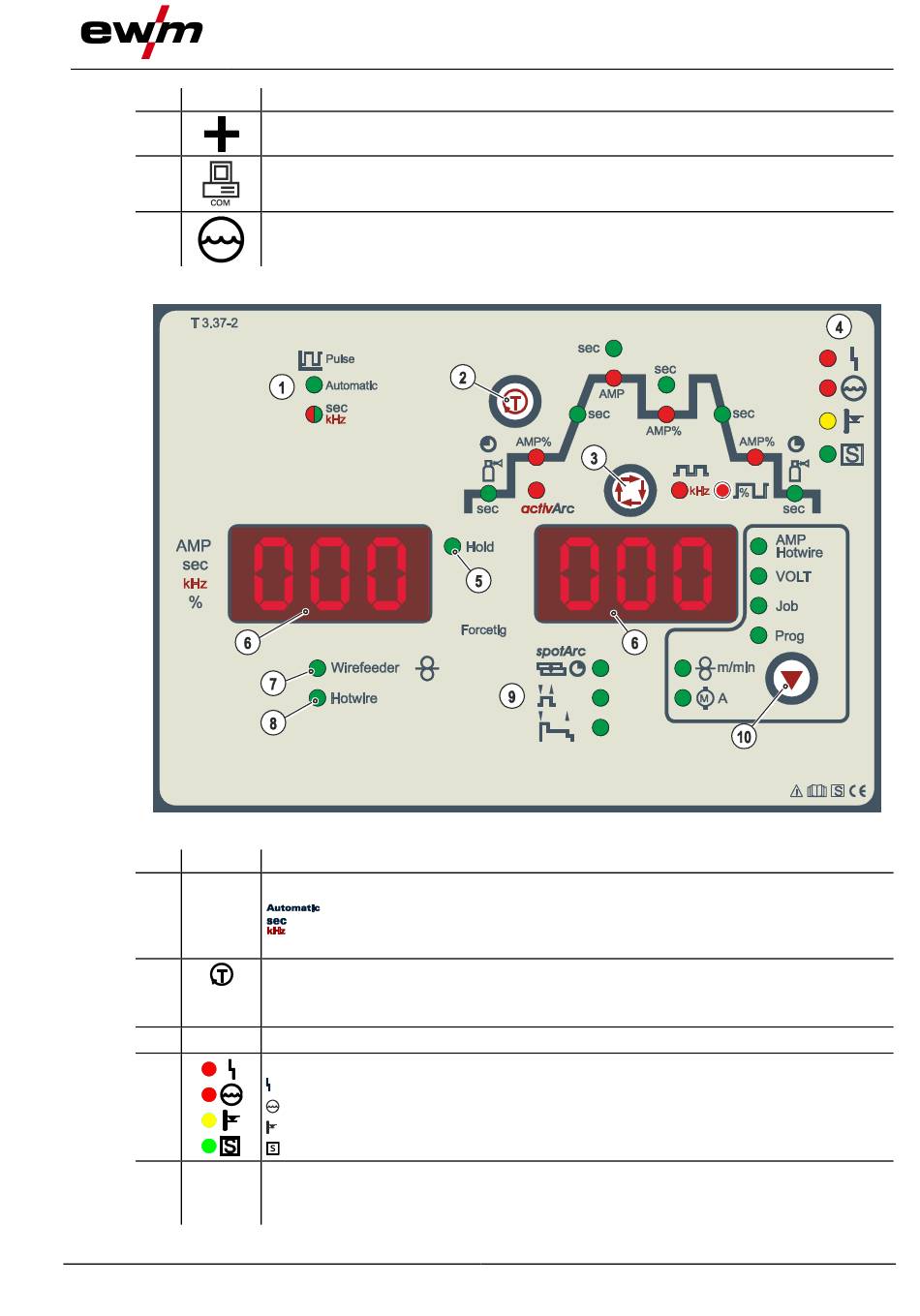

Abbildung 4-3
Gerätesteuerung
19
