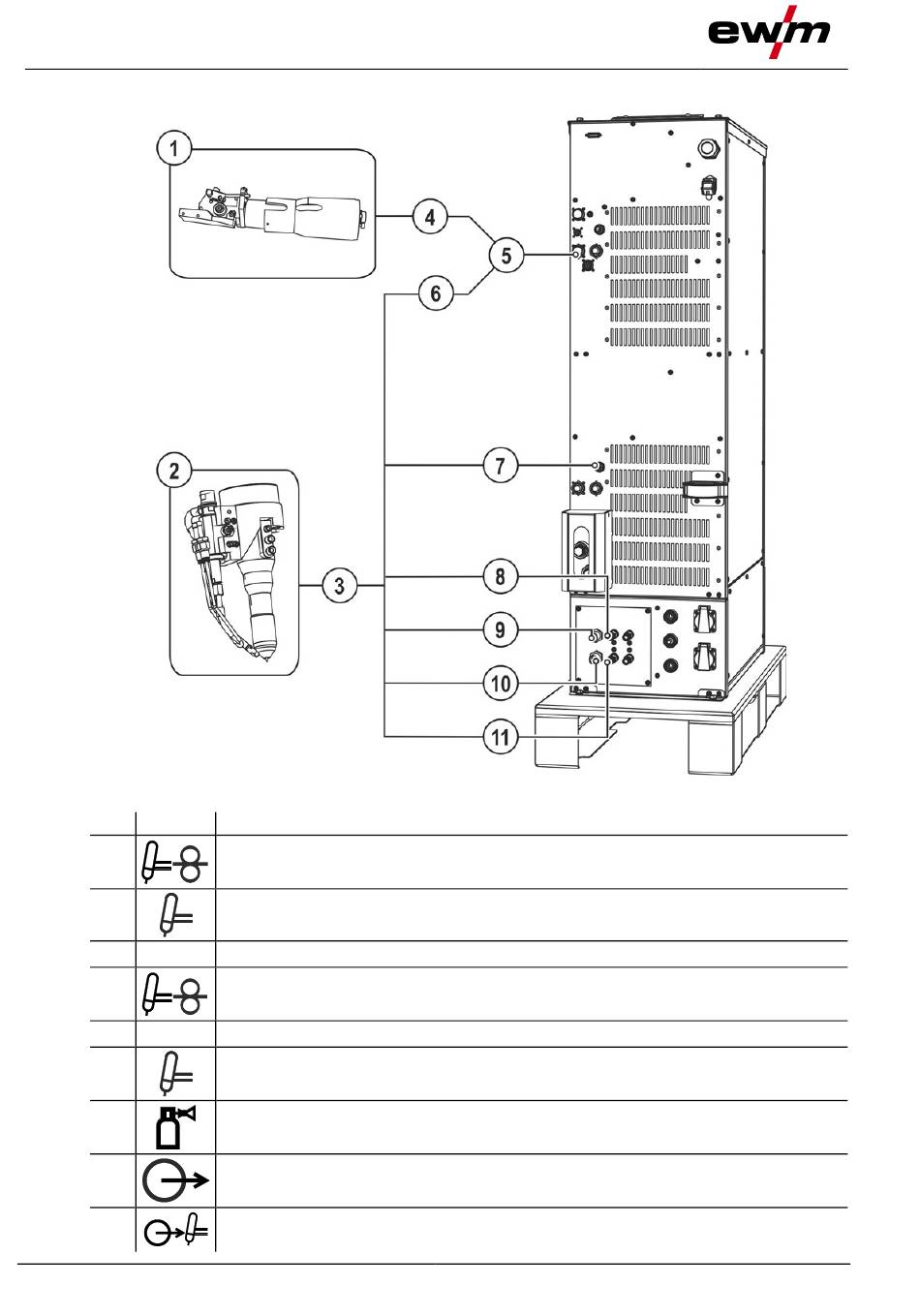

5.2.10 Anschluss Schweißbrenner
Pos. Symbol
1
2
3
4
5
6
7
8
9
34
Beschreibung 0
Drahtvorschubgerät am Brenner (Push/Push-Antrieb)
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse, 12-polig
Anschluss Drahtvorschubgerät am Brenner (Push/Push-Antrieb)
Y-Adapterkabel
Anschlussbuchse, 19-polig (analog)
Steuerleitung, Automatenschweißbrenner
Anschlussgewinde G¼"
Schutzgasanschluss, Ausgang
Schnellverschlusskupplung, blau
Kühlmittelvorlauf zum Schweiß- bzw. Drahtvorschubgerät
Anschlussgewinde M18x1,5
Kühlmittelvorlauf und Schweißstromanschluss, Potential minus
Abbildung 5-12
