Schutzgasversorgung
Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen!
Nicht ordnungsgemäße oder unzureichende Befestigung von
Schutzgasflaschen kann zu schweren Verletzungen führen!
•
Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit
Sicherungselementen (Kette / Gurt) sichern!
•
Die Befestigung muss in der oberen Hälfte der Schutzgasflasche
erfolgen!
•
Sicherungselemente müssen eng am Flaschenumfang anliegen!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum Schweißbrenner ist
Grundvoraussetzung für optimale Schweißergebnisse. Darüber hinaus kann eine verstopfte
Schutzgasversorgung zur Zerstörung des Schweißbrenners führen!
•
Gelbe Schutzkappe bei Nichtgebrauch des Schutzgasanschlusses wieder aufstecken!
•
Alle Schutzgasverbindungen gasdicht herstellen!
Pos. Symbol
1
2
3
4
•
Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
•
Schutzgasflasche mit Sicherungskette sichern.
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
•
Überwurfmutter des Gasschlauchanschlusses an „Ausgangsseite Druckminderer" verschrauben.
•
Gasschlauch mit Überwurfmutter G1/4" am entsprechenden Anschluss am Schweißgerät bzw.
Drahtvorschubgerät (je nach Ausführung) montieren.
5.2.6.1
Gastest
Bedienelement
Funktion „Schlauchpaket spülen"
5.2.6.2
Bedienelement
Wird die Funktion "Schlauchpaket spülen" nicht durch nochmaliges Betätigen der Drucktaste
„Gas- und Stromparameter" beendet, strömt so lange Schutzgas, bis die Gasflasche entleert ist!
30
Beschreibung
0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
Aktion
Ergebnis
Anwahl Gastest
1 x
Signalleuchte "Gasvorströmzeit (WIG)" leuchtet. Schutzgas strömt für
ca. 20 s. Durch nochmaliges Betätigen kann der Gastest sofort beendet
werden.
Aktion
Ergebnis
Anwahl Schlauchpaket spülen
5 s
Signalleuchte "Gasvorströmzeit (WIG)" blinkt.
Durch nochmaliges Betätigen wird die Funktion beendet.
WARNUNG

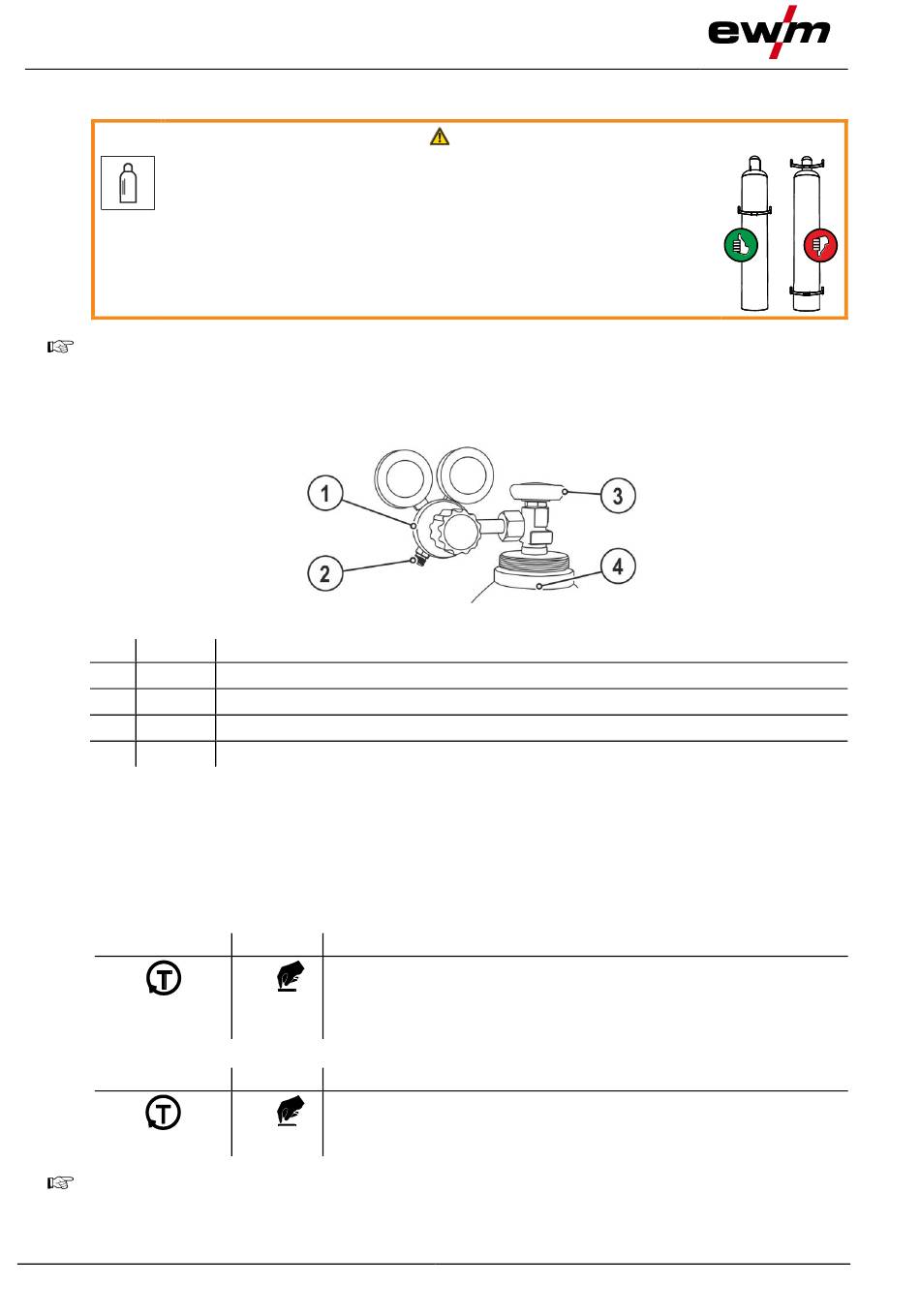

Abbildung 5-8
