Funktionsablauf - EWM forceTig 1002 Betriebsanleitung

Gerätebeschreibung - Schnellübersicht
Gerätesteuerung
Pos. Symbol
6
7
8
9
10
4.3.1

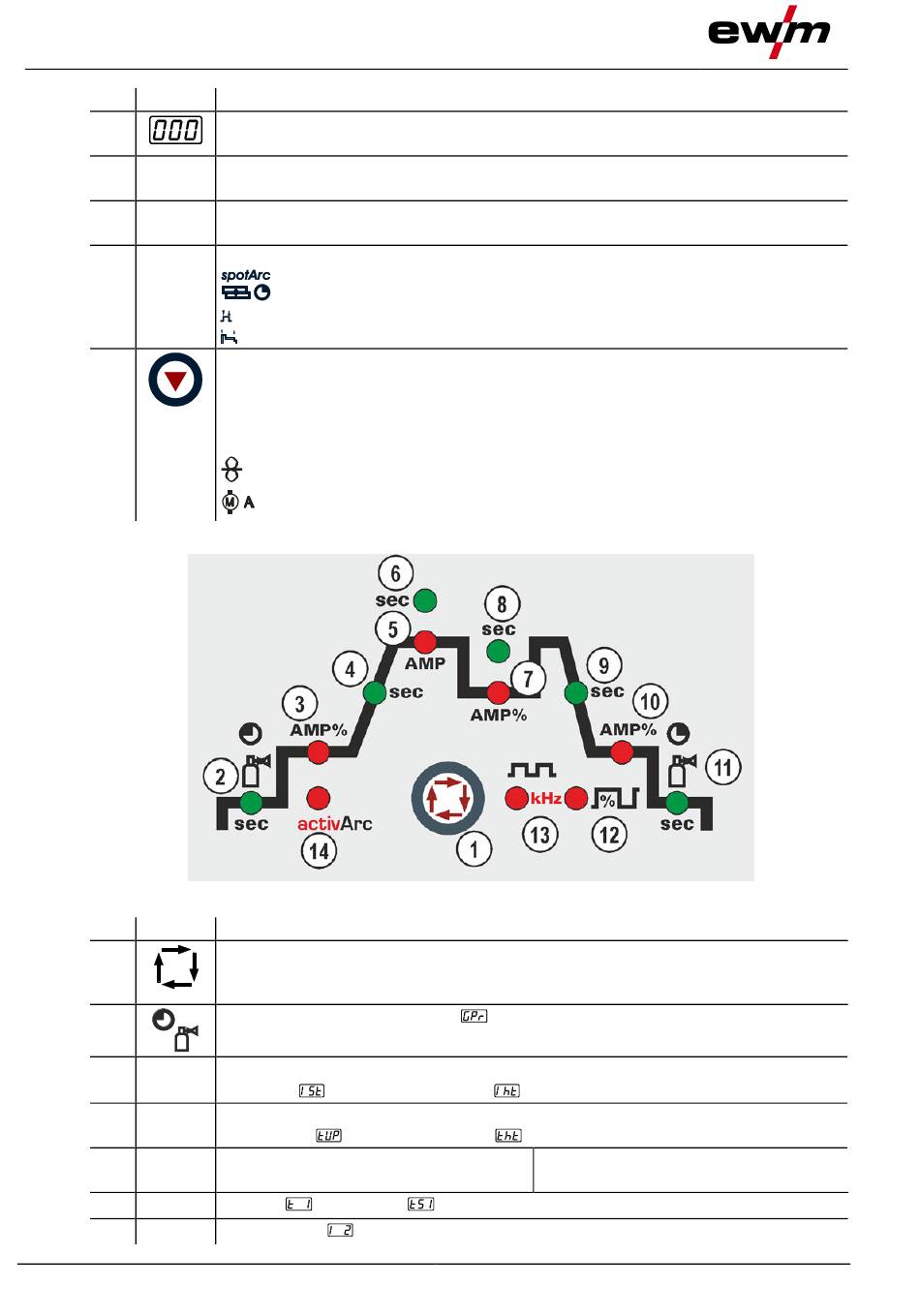

Funktionsablauf

Pos. Symbol
1
2
3 AMP%
4 sec
5 AMP
6 sec
7 AMP%
20
Beschreibung 0
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte
Signalleuchte, Wirefeeder
Leuchtet bei angewählter Drahtvorschubgerätefunktion
Signalleuchte, Hotwire
Leuchtet bei angewählter Heißdrahtfunktion.
Betriebsart
-- spotArc (Einstellbereich Punktzeit 0,01 s bis 20,0 s)
--------- 2-Takt
-------- 2-Takt-Spezial
Drucktaste Umschaltung Anzeige
AMP Hotwire Anzeige Heißdrahtstrom
VOLT Anzeige Schweißspannung
JOB Anzeige JOB-Nummer
Prog Anzeige Programm-Nummer
m/min
Anzeige Draht-Geschwindigkeit
Anzeige Motor-Strom
Beschreibung 0
Drucktaste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Signalleuchte Gasvorströmzeit
Signalleuchte
Startstrom (WIG) / Hotstart-Strom
Signalleuchte
Upslope-Zeit (WIG) / Hotstart-Zeit
Hauptstrom (WIG) / Pulsstrom
I min bis I max (1 A Schritte)
Pulszeit / Slope-Zeit
Absenkstrom (WIG)
Abbildung 4-4
(E-Hand)
(E-Hand)
Hauptstrom (E-Hand)
I min bis I max (1 A Schritte)
von AMP% auf AMP
