Aufbau und Funktion
Schnittstellen

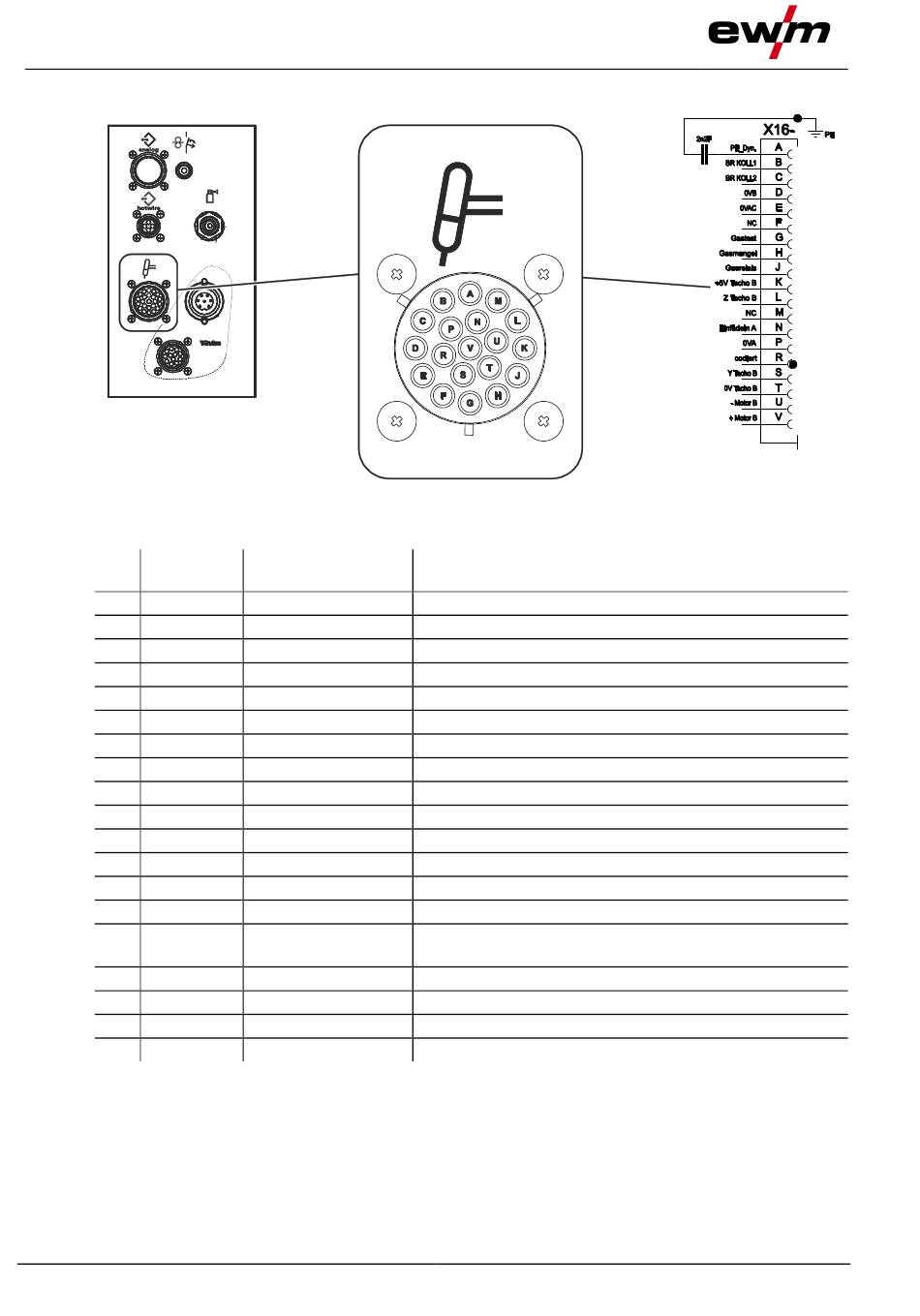

5.3.4 Anschlussbuchse Automatenschweißbrenner
Anschlussbelegung 19-polige Anschlussbuchse Automatenschweißbrenner (X16):
Pin Signalform
A Ausgang
B Ausgang
C Eingang
D Ausgang
E Ausgang
F
G Eingang
H Eingang
J Ausgang
K Ausgang
L Eingang
M
N Eingang
P Ausgang
R
S Eingang
T Ausgang
U Ausgang
V Ausgang
*Funktion nur in den Kaltdrahtausführungen gegeben.
5.3.5 Fühlerspannung
Außerhalb des Schweißvorgangs liegt an der Elektrode des Schweißbrenners eine Spannung von ca.
12 V an. Berührt die Elektrode das Werkstück oder das Schmelzbad, kann durch den entstehenden
Kurzschluss, bei Verwendung des entsprechenden Interface (BUSINT X11 / RINT X12), das entstehende
Signal für verschiedene Funktionen verwendet werden (z. B. Werkstücksuche).
Mit dem Signal am Ausgang kann die Anbindung einer Kaltdrahtkomponente erfolgen um eine
Festbranderkennung am Prozessende zu ermöglichen!
44
Abbildung 5-18
Signalname Funktion
Schaltplan
PE Anschluss für Kabelabschirmung
BR. KOLL. 1 Notabschaltung Kollisionsschutz +24V
BR. KOLL. 2 Notabschaltung Kollisionsschutz
0VB
0VAC
NC
Gastest* Schutzgas strömt für 20 s
Gasmangel Fehlermeldung Sensor (Gasdruckschalter)
Gasrelais Ansteuerung Gasrelais
+5V Tacho B Versorgungsspannung Tacho
Z Tacho B Tachosignal Kanal Z
NC
Einfädeln*A Schweißdraht einfädeln
0V A Bezugspotential
codiert Codiert um Verwechslungen mit 19-poligen
Automatisierungsschnittstelle zu vermeiden.
Y Tacho B Tachosignal Kanal Y
0V Tacho B Versorgungsspannung Tacho
- Motor B -Push-Antrieb Versorgungsspannung
+ Motor B +Push-Antrieb Versorgungsspannung
