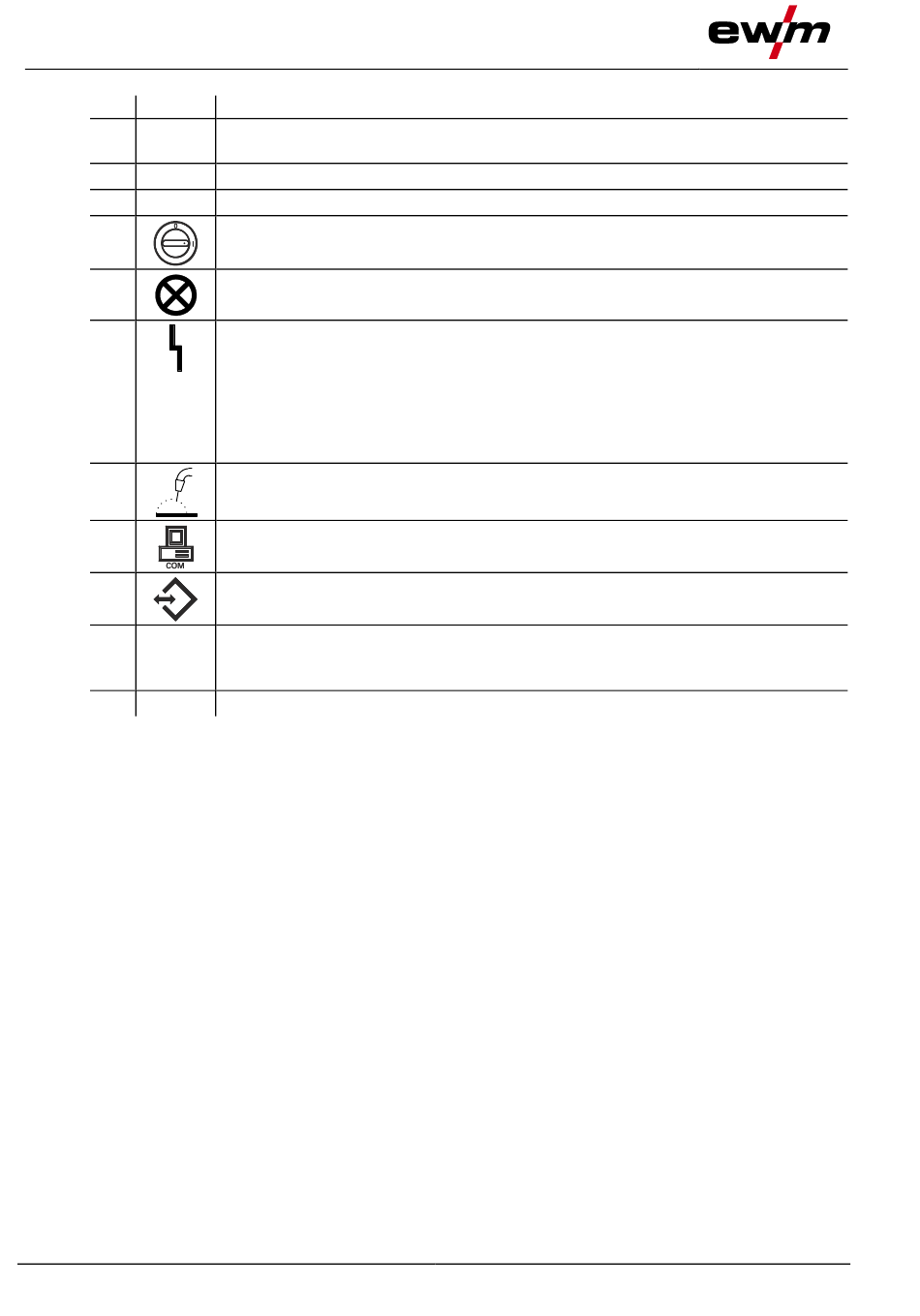

Gerätebeschreibung - Schnellübersicht
Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
16
Beschreibung 0
Geräteträger für Systemkomponenten
ausschließlich Heißdraht-Ausführung
Gerätesteuerung > siehe Kapitel 4.3
Eintrittsöffnung Kühlluft
Hauptschalter, Gerät Ein/Aus
Signalleuchte Betriebszustand
Leuchtet wenn das Gerät betriebsbereit ist.
Anzeige "Störung"
Signalleuchte „Sammelstörung"
Leuchtet die Signalleuchte wird automatisch das Leistungsteil
abgeschaltet. > siehe Kapitel 7
Je nach Fehlerart bleibt die Störung dauerhaft eingeschaltet oder erlischt nach einer
angemessenen Wartezeit.
Verlöscht die Signalleuchte wieder ist das Schweißgerät schweißbereit
Signalleuchte Schweißbetrieb
Diese Anzeige leuchtet, sobald ein Prozess im Schweißbetrieb abläuft.
PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig)
Anschlussbuchse, 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Sicherungsautomaten
•
Absicherung Schutzkontaktsteckdose für PC (Geräte-Rückseite)
•
Absicherung Schutzkontaktsteckdose für Rückkühlgerät (Geräte-Rückseite)
Palette Rob XX2
