2.4 Aufbau & Bedienung
Der Heizungsaktor, hier in der 8-fachen Ausführung, verfügt über die Standardbauteile Programmier-
Knopf, Programmier-LED, welche einen aktiven Programmierbetreib anzeigt, und eine
Busanschlussklemme.
Mittels der Anschlussklemme können an den einzelnen Ausgängen die anzusteuernden Stellventile
nach dem obigen Anschluss-Schema angeschlossen werden.
Jeder einzelne Kanal verfügt über eine Status-LED, welche über ein langsames Blinken einen aktiven
Betrieb des Kanals anzeigt. Das Puls-Pausenverhältnis entspricht dem Stellwert. Ein deutlich
schnelleres Blinken dieser Status-LED signalisiert eine aktive Störung.

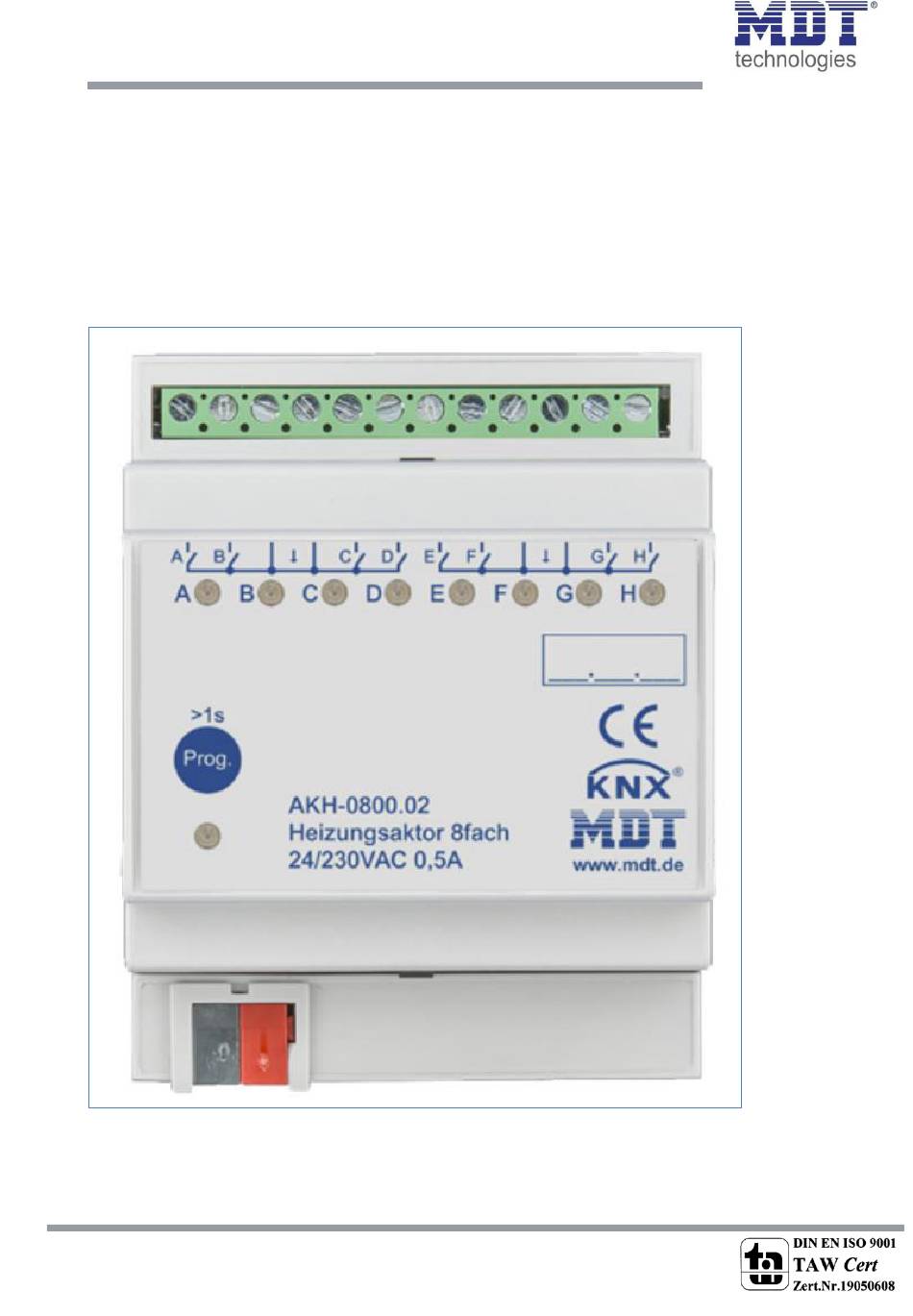

Abbildung 3: Übersicht Hardwaremodul
