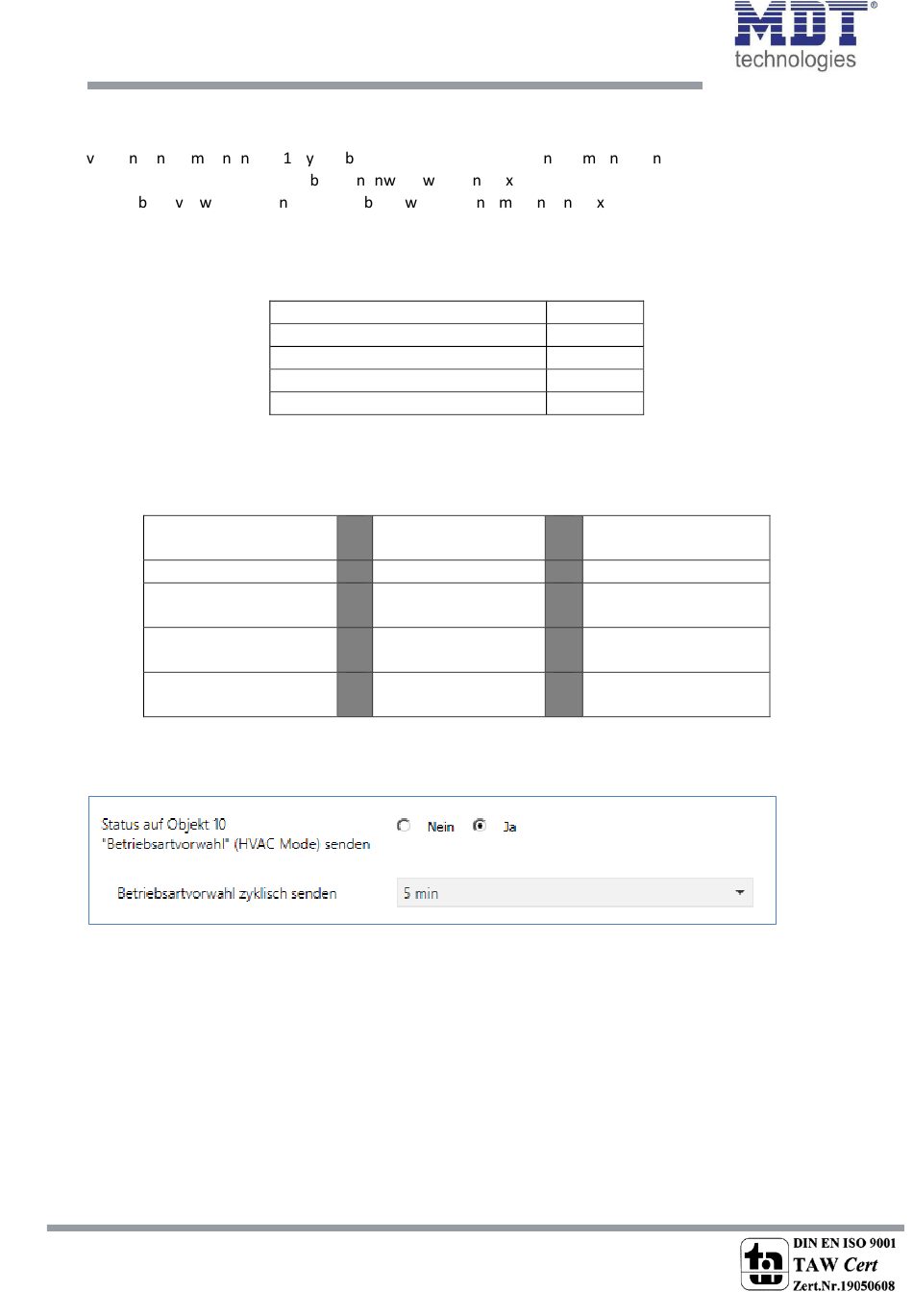

Technisches Handbuch Heizungsaktor AKH-0X00.02
Die Betriebsartenumschaltung über 1 Byte geschieht über ein einziges Objekt, mit der Größe 1 Byte,
dem DPT HVAC Mode 20.102 laut KNX-Spezifikation. Zusätzlich sind 2 Objekte zur Visualisierung
orha de , zu ei e das B te O jekt „DPT_HVAC Status" u d zu a dere das 2 Byte Objekt
„DPT_RHCC Status". Zur Betrie sarte a
„Betrie sart or ahl" gese det. Das O jekt ertet de e pfa ge He -Wert aus und schaltet so die
zugehörige Betriebsart ein und die davor aktive Betriebsart aus. Werden alle Betriebsarten
ausgeschaltet(Hex-Wert=0), so geht auch hier der Regler automatisch in den Standby Betrieb.
Die eingestellten Hex-Wert für die einzelnen Betriebsarten können aus nachfolgender Tabelle
entnommen werden:
Das nachfolgende Beispiel soll verdeutlichen, wie der Regler empfangene Hex-Werte verarbeitet und
damit Betriebsarten ein- oder ausschaltet. Die Tabelle baut von oben nach unten aufeinander auf.
Beispiel(eingestellte Priorität: Frost/Komfort/Nacht/Standby):
empfangener Hex-
Wert
0x01
0x03
0x02
0x04
Tabelle 47: Beispiel Betriebsartenumschaltung 1 Byte
Das Objekt Betriebsartvorwahl kann zusätzlich den aktuellen Status senden. Dazu ist der folgende
Parameter zu aktivieren:
Abbildung 28: Status auf Betriebsartvorwahl senden
Somit sendet das Objekt ebenfalls den Status gemäß Tabelle 46: Hex-Werte Betriebsarten. Die Werte
stimmen mit dem KNX-Standard überein und können ohne weitere Verarbeitung von z.B. Gira
Homeservern verarbeitet werden.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
48
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
48
ahl ird ei He -Wert an das Objekt
Betriebsartvorwahl (HVAC Mode)
Komfort
Standby
Nacht
Frost/Hitzeschutz
Tabelle 46: Hex-Werte Betriebsarten
Verarbeitung
Komfort=1
Komfort=0
Nacht=1
Nacht=0
Standby=1
Frost/Hitzeschutz=1
Standby=0
Hex-Wert
0x01
0x02
0x03
0x04
eingestellte
Betriebsart
Komfort
Nacht
Standby
Frost/Hitzeschutz
