Technisches Handbuch Heizungsaktor AKH-0X00.02
2-Rohr System - Heizen und Kühlen– Es existiert nur ein Kreislauf für Heizen/Kühlen. Die Heizung
kann entweder Heizen oder Kühlen:

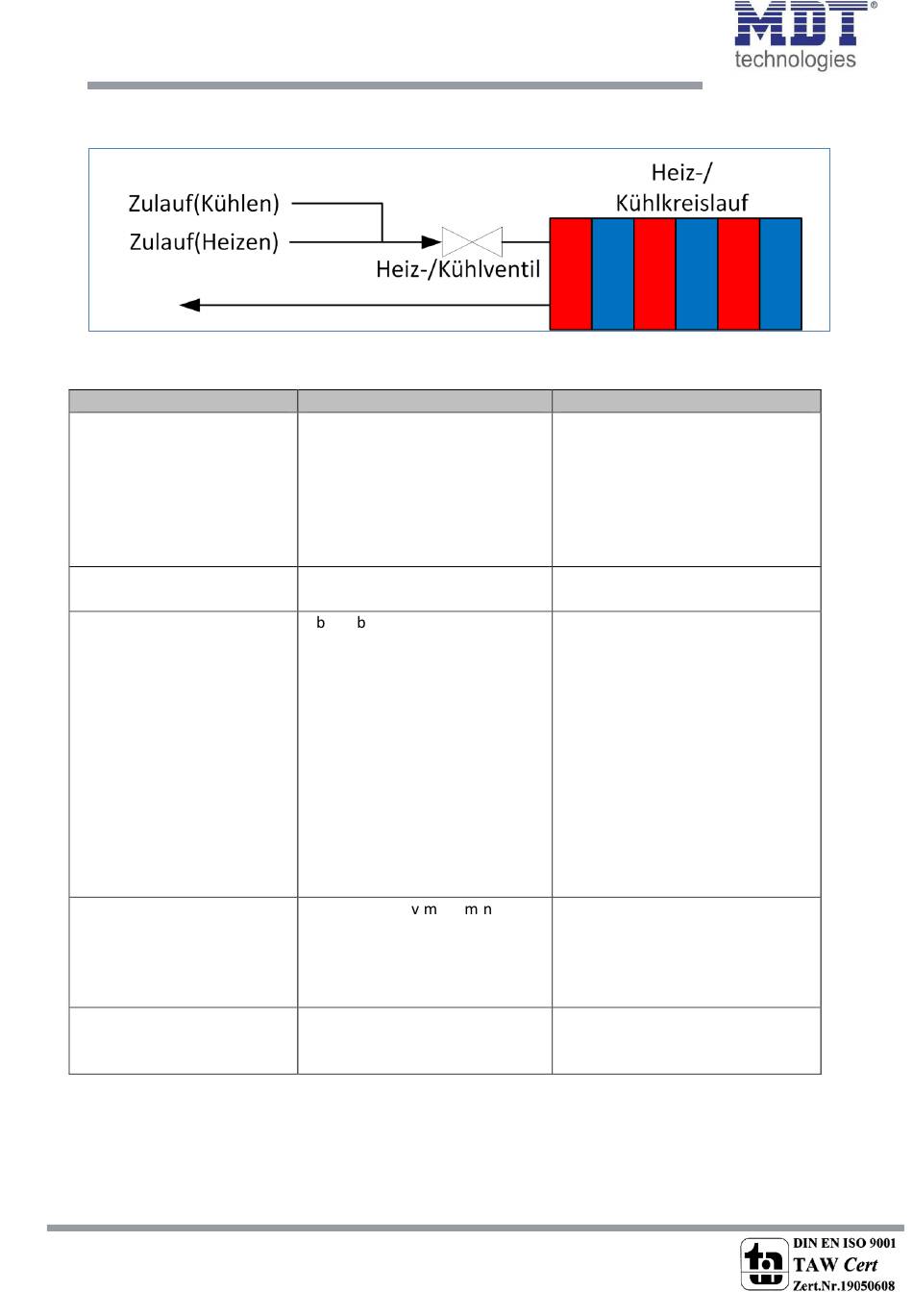

Abbildung 8: 2-Rohr System

Empfohlene Einstellungen:
Parameter
Auswahl Heizsystem
Auswahl Betriebsart
Umschalten für
Heizen/Kühlen
Objekt für Anforderung
Heizen/Kühlen
Heizanforderung in
Abhängigkeit von
Tabelle 8: Empfohlene Einstellungen 2-Rohr Heizen und Kühlen
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
22
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
22
Einstellung
2 Rohr System (Heizen oder
Kühlen)
Heizen und Kühlen
ü er O jekt ... oder automatisch
mit Referenzkanal
aktiv oder akti it ... i
Ausschaltverzögerung
beliebig
Erklärung
Auswahl das ein 2-Rohr System
vorliegt
Wichtig: In dieser Einstellung ist
das Heizen und Kühlen
gegeneinander verriegelt! Es ist
nur der Heiz- oder der
Kühlbetrieb möglich!
Auswahl eines kombinierten Heiz-
/Kühlsystems
Dem Heizungsaktor kann ein
Referenzkanal für die
Umschaltung zugewiesen. Dieser
bestimmt in welchem Zustand
sich das 2-Rohr System gerade
befindet und hat Auswirkungen
auf den gesamten Heizungsaktor.
Alternativ kann der Heizungsaktor
manuell über ein Objekt zwischen
Heizen und Kühlen umgeschaltet
werden.
Wichtig: Heizen und Kühlen sind
gegeneinander verriegelt.
Der Parameter aktiviert das
Objekt für die Heiz-
/Kühlanforderung. Es existiert nur
ein Objekt für die Heiz-
/Kühlanforderung.
siehe Tabelle 10:
Einstellmöglichkeiten Heiz-
/Kühlumschaltung
