Technisches Handbuch Heizungsaktor AKH-0X00.02
4-Rohr System: Es existieren 2 separate Kreisläufe für Heizen und Kühlen. Die Heizung kann parallel
Heizen und Kühlen:

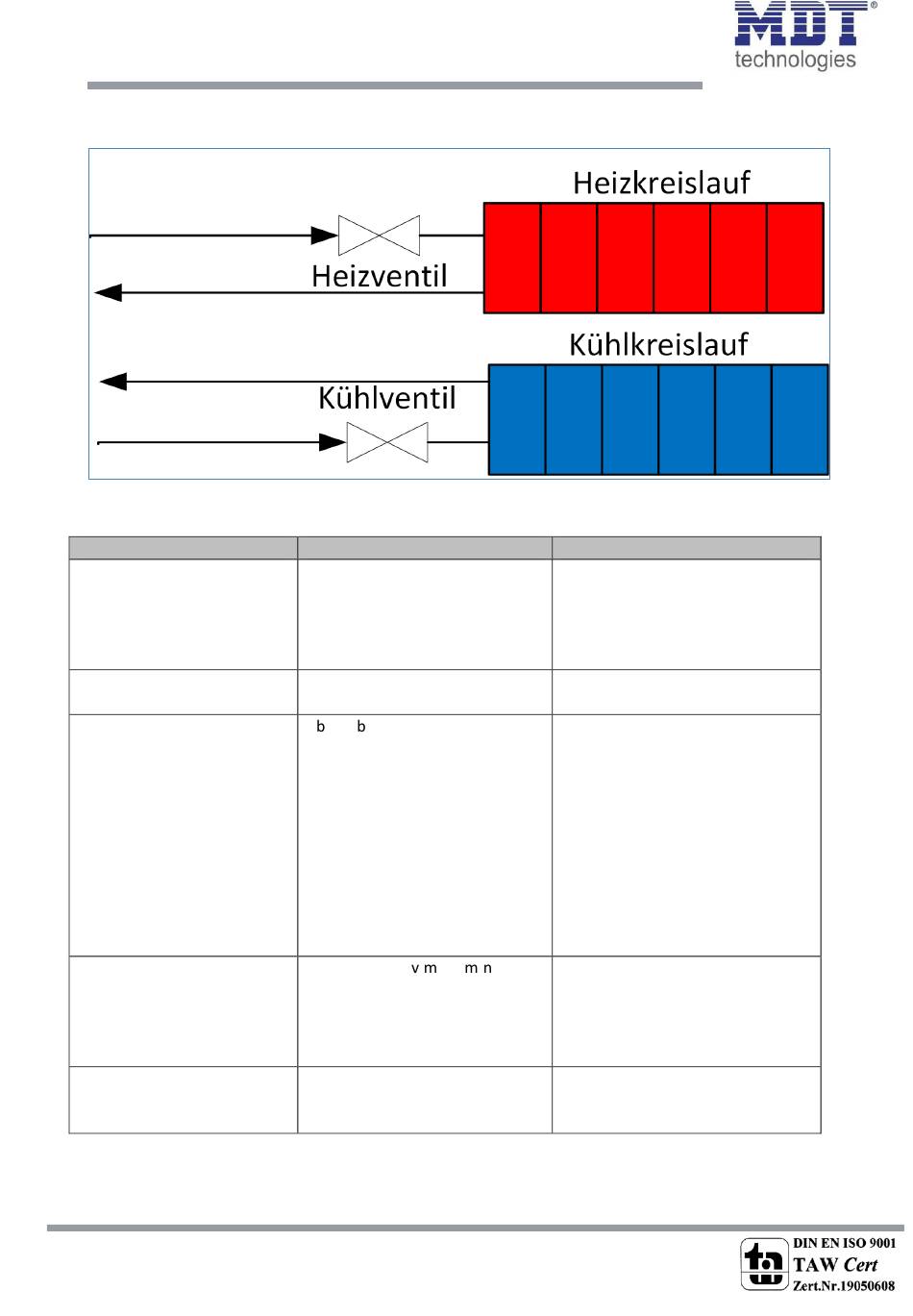

Abbildung 9: 4-Rohr System

Empfohlene Einstellungen:
Parameter
Auswahl Heizsystem
Auswahl Betriebsart
Umschalten für
Heizen/Kühlen
Objekt für Anforderung
Heizen/Kühlen
Heizanforderung in
Abhängigkeit von
Tabelle 9: Empfohlene Einstellungen 4-Rohr Heizen und Kühlen
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
23
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
23
Einstellung
4 Rohr System (Heizen und
Kühlen gleichzeitig)
Heizen und Kühlen
ü er O jekt ... oder automatisch
mit Referenzkanal
aktiv oder akti it ... i
Ausschaltverzögerung
beliebig
Erklärung
Auswahl das ein 4-Rohr System
vorliegt.
Wichtig: In dieser Einstellung ist
das Heizen und Kühlen nicht
gegeneinander verriegelt!
Auswahl eines kombinierten Heiz-
/Kühlsystems
Der Heizungsaktor kann zwischen
Heizen und Kühlen umgeschaltet
werden oder dies kann in
Abhängigkeit eines
Referenzkanals geschehen.
Wichtig: Trotz Umschaltung
zwischen Heizen und Kühlen ist
es möglich, dass der
Heizungsaktor gleichzeitig heizt
und kühlt, da ein getrenntes
System vorliegt.
Der Parameter aktiviert das
Objekt für die Heiz-
/Kühlanforderung. Es existiert nur
ein Objekt für die Heiz-
/Kühlanforderung.
siehe Tabelle 10:
Einstellmöglichkeiten Heiz-
/Kühlumschaltung
