Technisches Handbuch Heizungsaktor AKH-0X00.02

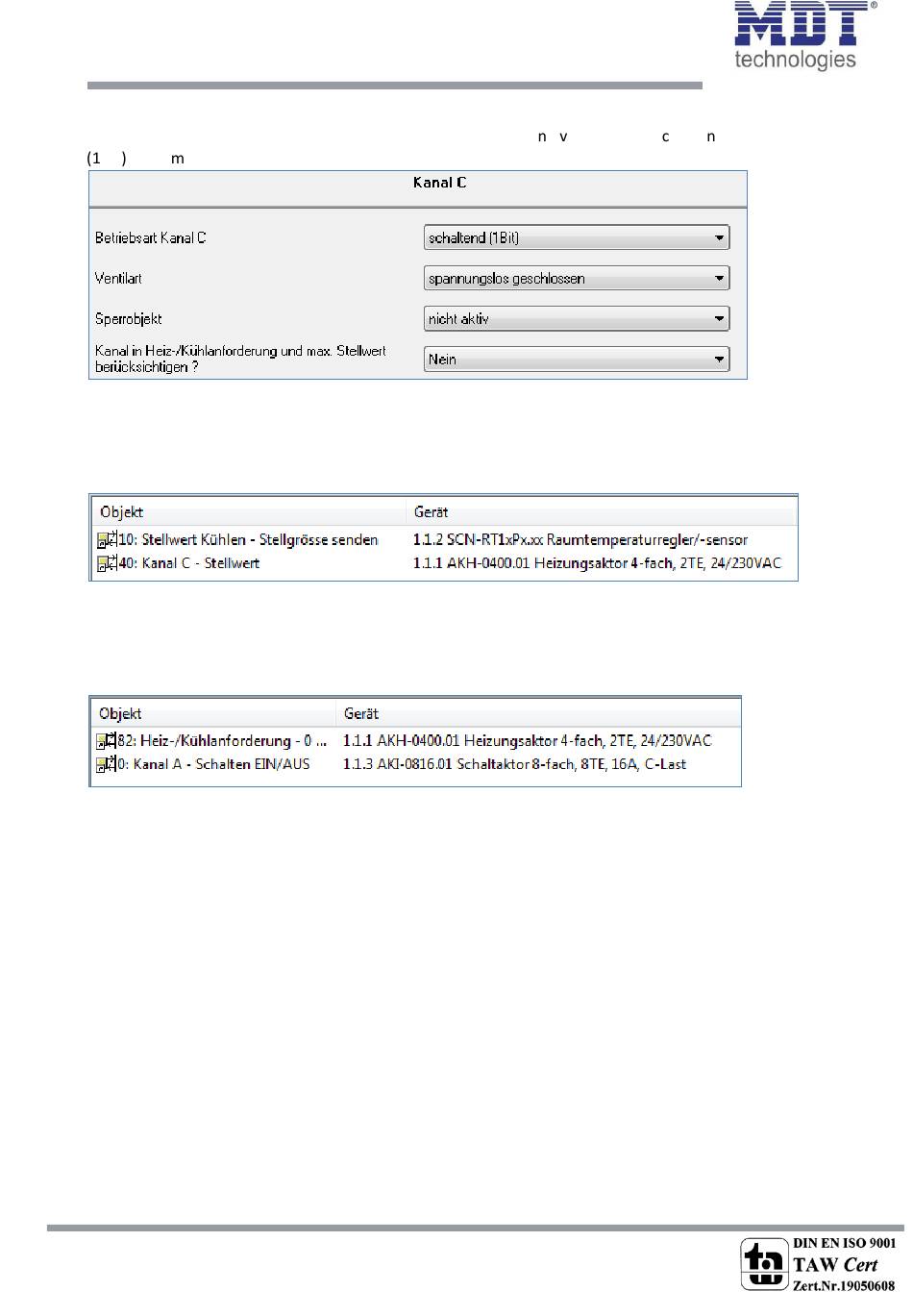

Nun muss der Kühlbetrieb realisiert werden. Dies geschieht über Kanal C des Heizungsaktor.
Dieser wurde, da für den Kühlbetrieb nur eine 2-Punkt-Regelu g orliegt, als „s halte d
Bit " para etriert:
Wichtig ist dabei, dass der Kanal nicht in die Heiz-/Kühlanforderung berücksichtigt wird, da die
Heizungspumpe natürlich nicht im Kühlbetreib laufen soll.
Der ausgegebene Stellwert des Reglers und der empfangene Wert des Aktors wurden, wie
nachfolgend dargestellt, verknüpft:
Abschließend sorgen wir noch dafür, dass die Heizungspumpe bei Nichtbenutzung des Heizbetriebs
abgeschaltet werden soll. Dazu wird das Heiz-/Kühlanforderungsobjekt des Heizungsaktor, welches in
unserem Beispiel nur eine Heizanforderung darstellt mit dem zugehörigen Kanal des Schaltaktors,
welcher die Heizungspumpe ansteuert, verbunden:
