Technisches Handbuch Heizungsaktor AKH-0X00.02
4.1.1 Gerätekonfiguration
Die nachfolgenden beiden Parameter dienen der Konfiguration des Aktors.

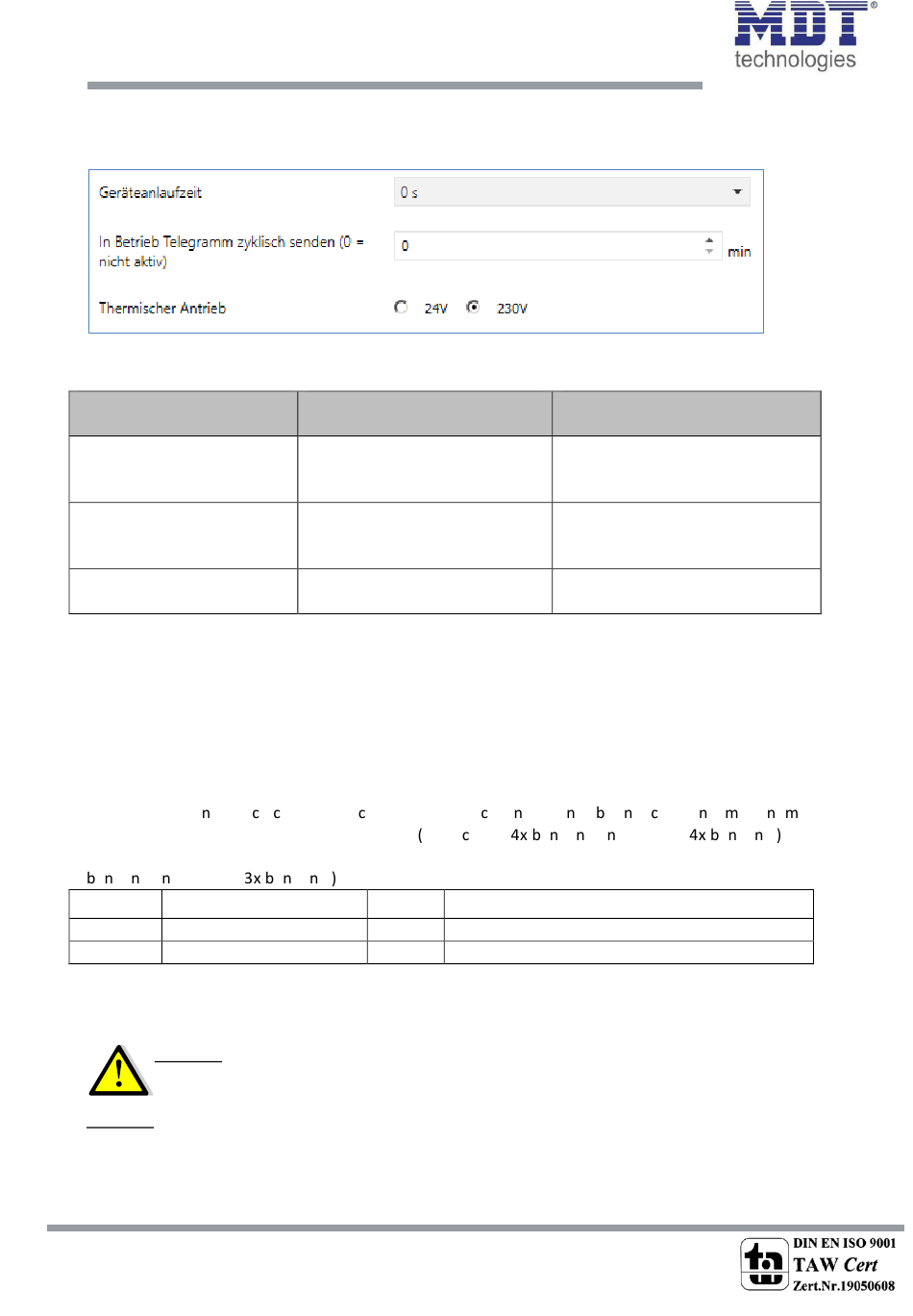

Abbildung 5: Gerätkonfiguration
Die nachfolgende Tabelle zeigt den Einstellbereich für diese Parameter:
Unterfunktion
Geräteanlaufzeit
In-Betrieb Telegramm
Thermischer Antrieb
Tabelle 3: Gerätkonfiguration
Mit der Geräteanlaufzeit kann die Zeit festgelegt werden, die zwischen einer
Busspannungswiederkehr, bzw. einem ETS-Download, vergeht und dem Anlauf des Geräts.
Mit der Spannungseinstellung für den thermischen Antrieb wird festgelegt mit welcher
Versorgungsspannung der thermische Antrieb arbeitet. Durch die Spannungseinstellung ändert sich
im Aktor selbst nur die Störungserkennung, sonst bleiben die Funktionen identisch. Die
Störungsfunktion erkennt im 230V Betrieb sowohl einen Kurzschluss als auch einen Netzausfall. Im
24V Betrieb wird nur der Kurzschluss erkannt. Bei einer aktiven Störung wird über das zugehörige
Objekt ein 1-Sig al ges hi kt. Zusätzli h reagiert der si h „i Störu g" efi dli he Ka al it ei e
schnellen Blinken der zugehörigen Kanal-LED Kurzs hluß:
Ausfall der 230V Versorgung blinken alle 4 Kanäle die mit diesem L-Anschluss versorgt werden (3x
li ke , la ge Pause,
Nummer Name
83/163 Störung
88/168 In-Betrieb
Tabelle 4: Kommunikationsobjekt Störung
Eine aktive Störung kann durch Drücken der Programmiertaste zurückgesetzt werden.
Achtung: Der 1. Kanal beim 4-fachen Aktor, sowie der 1. und 5. Kanal beim 8-fachen
Aktor, bzw. der 1. und 4. Kanal beim 6-fachen Aktor, müssen als erstes belegt werden,
da sonst eine Störung ausgegeben wird!
Achtung: Jeder Aktor kann nur eine Spannung betreiben, entweder 230V oder 24V. Eine
Kombination beider Spannungen an einem Aktor ist aufgrund der Leiterbahnabstände nicht
zulässig!
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
19
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
19
Wertebereich
[Defaultwert]
0-60s
[0s]
0-30000min
[0 = nicht aktiv]

24V

230V
li ke ... .
Größe
1 Bit
1 Bit
Zeit, die zwischen der
Busspanungswiederkehr und dem
Anlauf des Gerätes vergeht
Einstellung, ob ein In-Betrieb
Telegramm zyklisch gesendet
werden soll.
Einstellung der Spannung an den
thermischen Antrieben
li ke , la ge Pause,
Verwendung
Meldung einer aktiven Störung
Senden eines In-Betrieb Telegramms
Kommentar
li ke ... . Bei
