2.4 Aufbau & Bedienung
Der Heizungsaktor, hier in der 8‐fachen Ausführung, verfügt über die Standardbauteile Programmier‐
Knopf, Programmier‐LED, welche einen aktiven Programmierbetreib anzeigt, und eine
Busanschlussklemme.
Mittels der Anschlussklemme können an den einzelnen Ausgängen die anzusteuernden Stellventile
nach dem obigen Anschluss‐Schema angeschlossen werden. Die Schleifkontakte(Klemmen 6 und 12)
bei der 8‐fachen Ausführung vereinfachen die Verdrahtung.
Jeder einzelne Kanal verfügt über eine Status‐LED, welche über ein langsames Blinken einen aktiven
Betrieb des Kanals anzeigt. Das Puls‐Pausenverhältnis entspricht dem Stellwert. Ein deutlich
schnelleres Blinken dieser Status‐LED signalisiert eine aktive Störung.

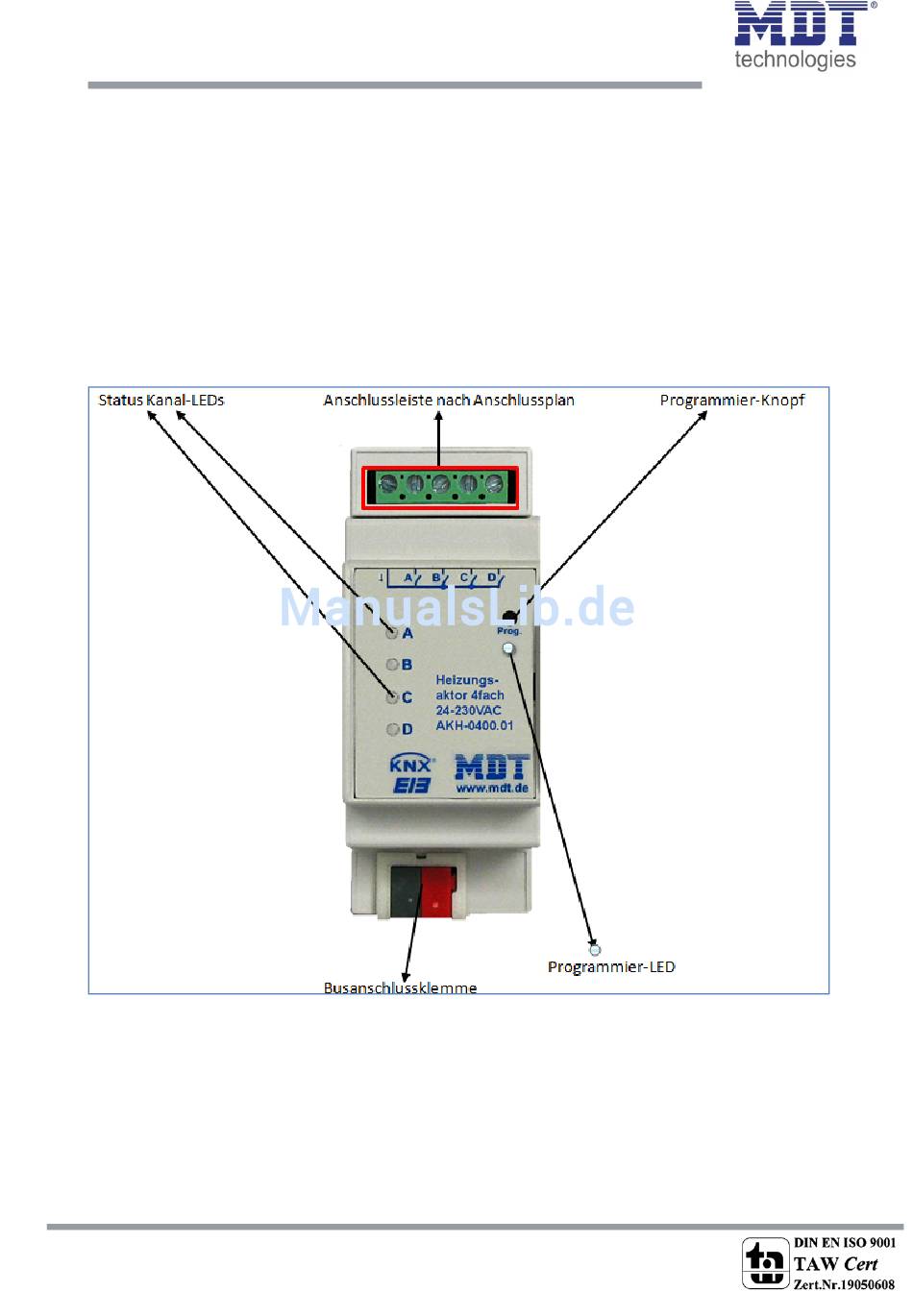

Bild 3: Übersicht Hardwaremodul
