Technisches Handbuch Heizungsaktor AKH-0X00.02
4.5.7 zusätzliche Einstellungen bei Heiz- & Kühlbetrieb
Wird der integrierte Regler im Heiz- und Kühlbetrieb betrieben, so muss eingestellt werden, ob das
System über einen kombinierten Heiz- und Kühlkreislauf verfügt oder über einen getrennten:

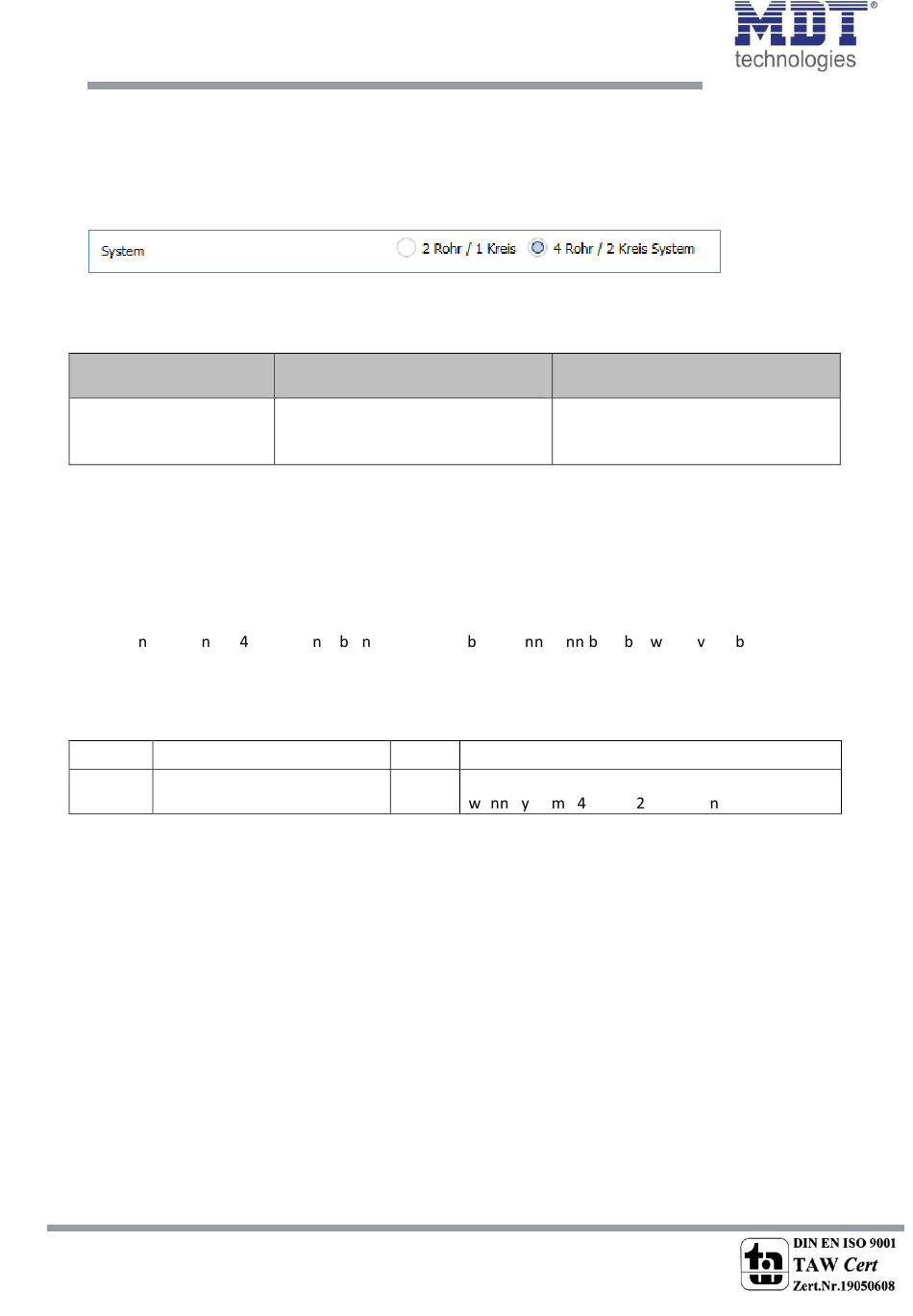

Abbildung 34: Systemauswahl für Heiz-/Kühlkreislauf
Die nachfolgende Tabelle zeigt die Einstellmöglichkeiten für diesen Parameter:
Unterfunktion
System
Tabelle 61: Einstellmöglichkeiten Heiz-/Kühlkreislauf
Bei der Einstellung 2Rohr/1Kreis liegt ein kombiniertes Heiz- und Kühlsystem vor. Dadurch wird mit
ein und demselben Kanal auch dasselbe Stellventil angesteuert.
Wird die Einstellung 4Rohr/2Kreis ausgewählt so liegen ein separates Heizsystem und ein separates
Kühlsystem vor. Da nun zwei Stellventile vorhanden sind, müssen diese auch von zwei
unterschiedlichen Kanälen angesteuert werden. Dazu wird ein weiteres Kommunikationsobjekt
„Ausga g Kühle für Rohr" ei ge le det. Dieses O jekt ka
werden, z.B. durch einen weiteren Kanal des Heizungsaktors. Das Objekt hat die Größe 1 Byte und
gibt somit ein stetiges Signal, wie der Ausgang eines PI-Reglers, aus.
Die nachfolgende Tabelle zeigt das Objekt:
Nummer Name
6
PWM Ausgang Kühlen für 4
Rohr
Tabelle 62: Kommunikationsobjekt PWM Ausgang Kühlen für 4 Rohr
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
58
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
58
Wertebereich
[Defaultwert]
2 Rohr/ 1 Kreis
4 Rohr/ 2 Kreis
Größe
Verwendung
1 Byte
Stellwert für Kühlbetrieb. Wird nur angezeigt
e
Kommentar
Einstellung ob getrennte oder
kombinierte Heiz- und Kühlsysteme
vorliegen
da
elie ig eiter erar eitet
S ste „ Rohr/ Kreis" ei gestellt ist.
