Technisches Handbuch Heizungsaktor AKH-0X00.02

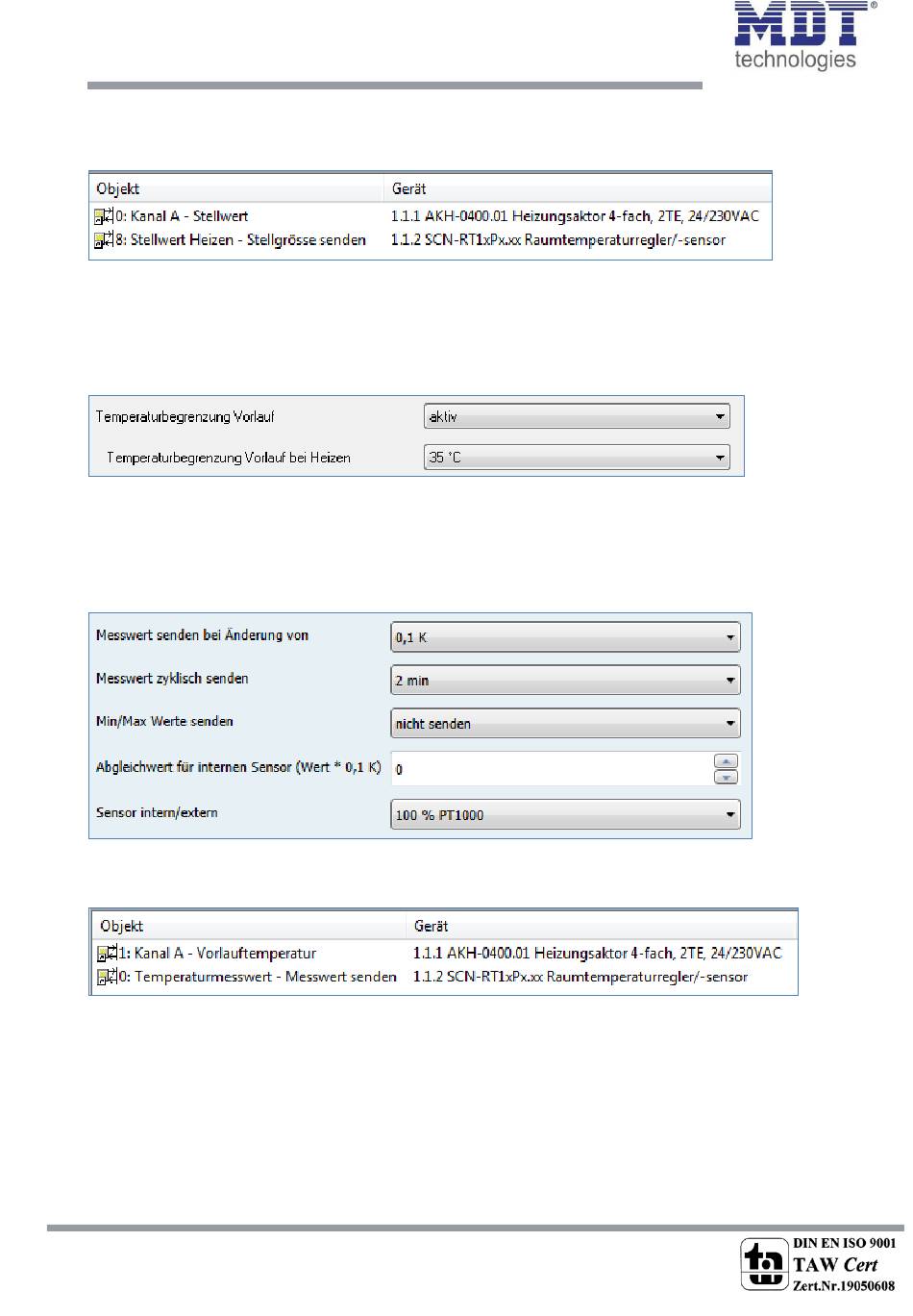

Für die Fußbodenheizung muss nun noch abschließend die Zuordnung der Gruppenadressen
getroffen werden. Hierbei muss der ausgegebene Stellwert des Reglers für den Heizbetrieb mit dem
Eingangsobjekt für den Stellwert des Heizungsaktor verbunden werden:
Da der Belag des Fußbodens jedoch sehr empfindlich auf zu große Temperaturschwankungen
reagiert, soll die maximale Heiztemperatur jedoch begrenzt werden. Dies wird über die
Vorlauftemperaturbegrenzung realisiert. Hierzu wird zusätzlich zu den obigen Einstellungen im Kanal
A des Heizungsaktor noch die Vorlauftemperaturbegrenzung aktiviert und der maximale
Temperaturwert eingestellt:
Die Vorlauftemperatur muss nun direkt am Heizungsrohr erfasst werden und als
Temperaturmesswert an den Heizungsaktor weitergegeben werden. Die Temperaturerfassung wird
mit dem SCN-RT6AP.01 in Verbindung mit dem PT1000-Fühler SCN-PTST3.01 realisiert.
In dem SCN-RT6AP.01 im Menü Temperaturmessung werden die folgenden Einstellungen
vorgenommen:
Abschließend müssen noch die Zuordnungen der Gruppenadressen für die
Vorlauftemperaturbegrenzung vorgenommen werden:
