Technisches Handbuch Heizungsaktor AKH-0X00.02
4.1.3 Heiz-/Kühlsystem – Anforderung & Umschaltung
Das folgende Bild zeigt die relevanten Parameter zeigt die relevanten Parameter für die Festlegung
des verwendeten Systems:

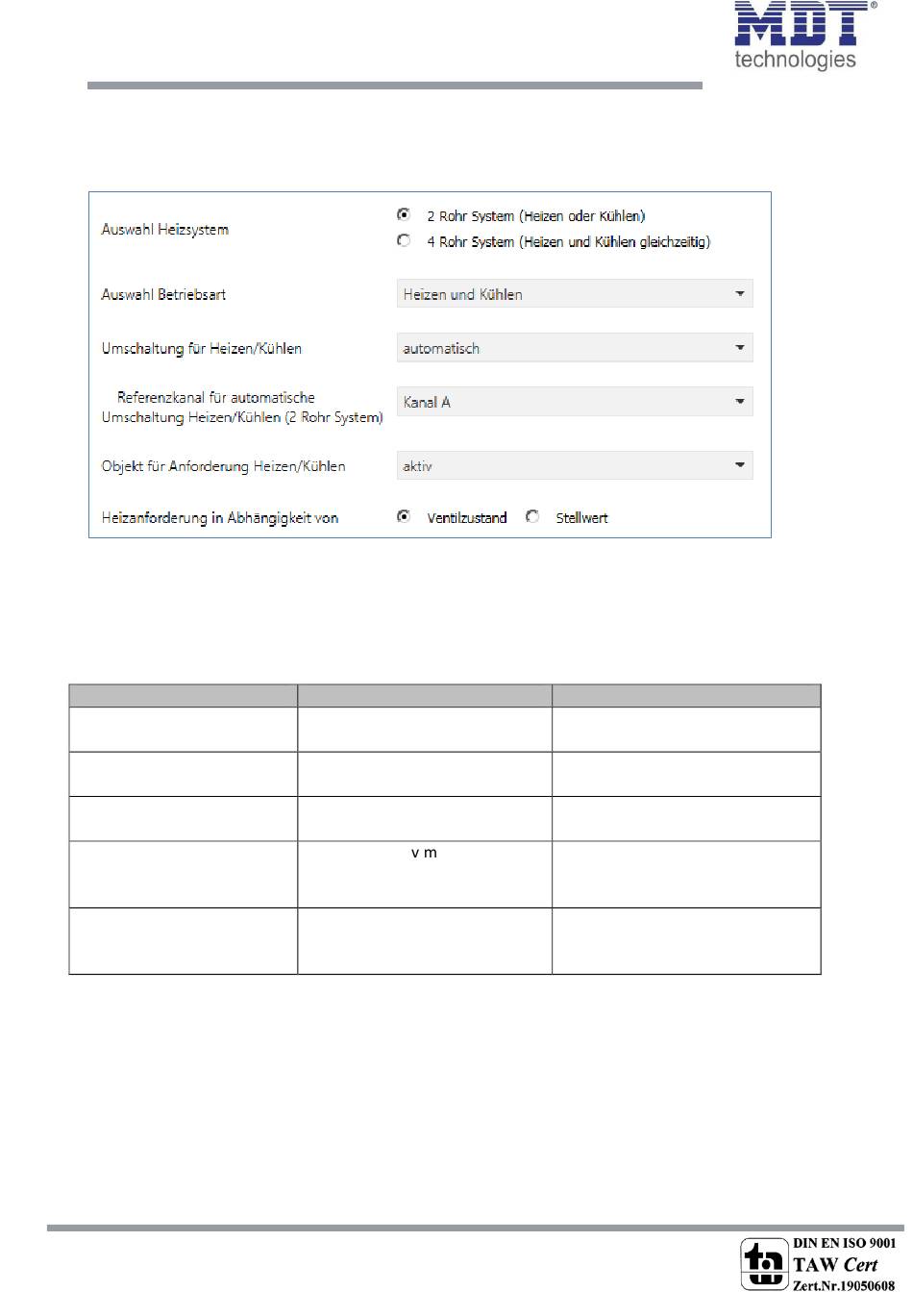

Abbildung 7: Heiz-/Kühlumschaltung
Grundsätzlich wird zwischen 4 verschiedenen Systemen unterschieden:
Reines Heizsystem oder reines Kühlsystem – Es existiert nur ein Kreislauf der nur für Heizen oder nur
für Kühlen verwendet wird.
Empfohlene Einstellungen:
Parameter
Auswahl Heizsystem
Auswahl Betriebsart
Umschalten für
Heizen/Kühlen
Objekt für Anforderung
Heizen/Kühlen
Heizanforderung in
Abhängigkeit von
Tabelle 7: Empfohlene Einstellungen reines Heizsystem oder reines Kühlsystem
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
21
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
21
Einstellung
2 Rohr System (Heizen oder
Kühlen)
Heizen oder Kühlen
wird nicht eingeblendet
aktiv oder akti it ...min
Ausschaltverzögerung
beliebig
Erklärung
Auswahl ob ein 2-Rohr oder 4-
Rohr System vorliegt
Auswahl ob ein reines Heiz- oder
Kühlsystem vorliegt
Der Parameter aktiviert die
Objekte für die Heizanforderung
oder die Kühlanforderung.
siehe Tabelle 10:
Einstellmöglichkeiten Heiz-
/Kühlumschaltung
