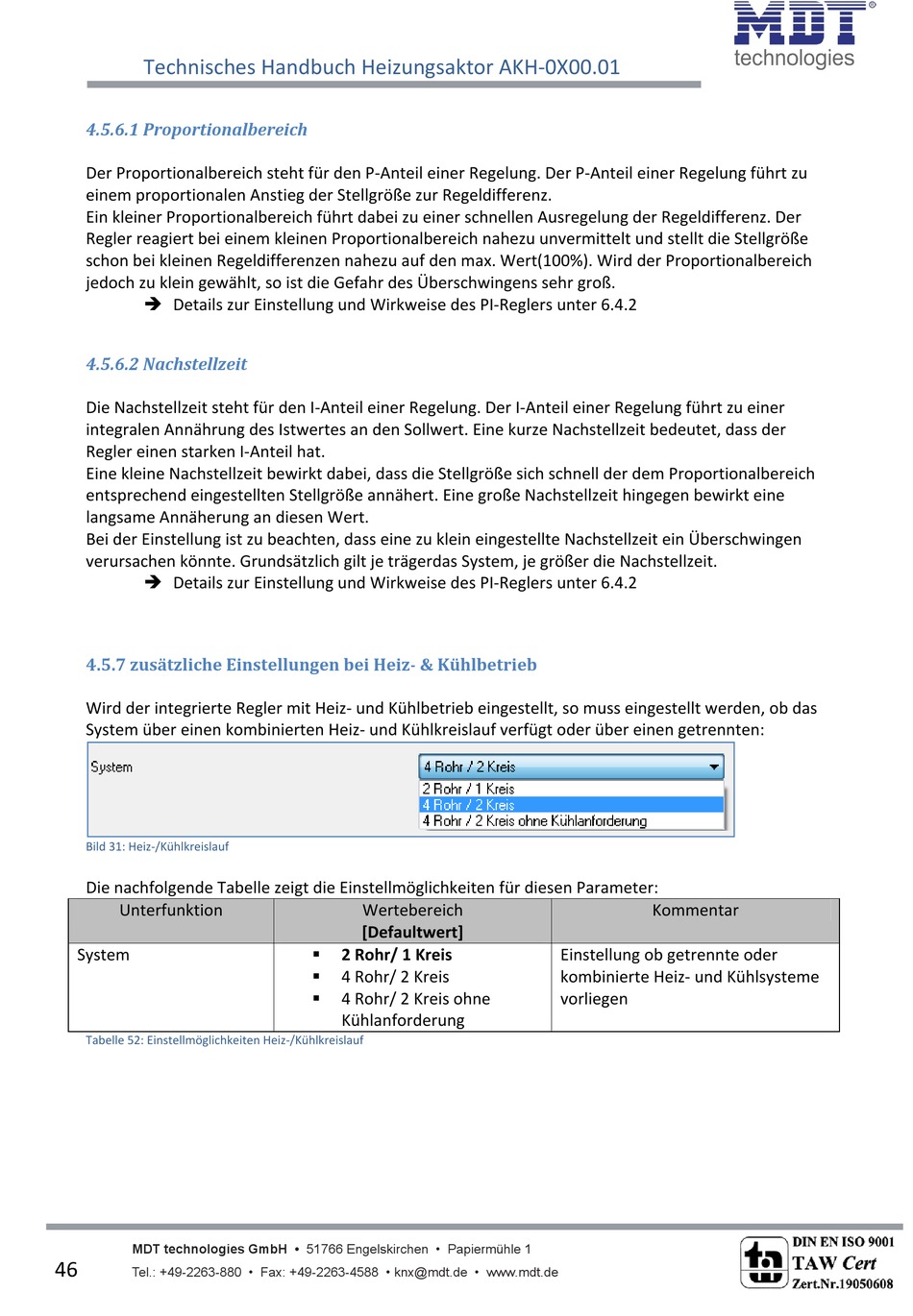

Technisches Handbuch Heizungsaktor AKH‐0X00.01

4.5.6.1 Proportionalbereich

Der Proportionalbereich steht für den P‐Anteil einer Regelung. Der P‐Anteil einer Regelung führt zu
einem proportionalen Anstieg der Stellgröße zur Regeldifferenz.
Ein kleiner Proportionalbereich führt dabei zu einer schnellen Ausregelung der Regeldifferenz. Der
Regler reagiert bei einem kleinen Proportionalbereich nahezu unvermittelt und stellt die Stellgröße
schon bei kleinen Regeldifferenzen nahezu auf den max. Wert(100%). Wird der Proportionalbereich
jedoch zu klein gewählt, so ist die Gefahr des Überschwingens sehr groß.
 Details zur Einstellung und Wirkweise des PI‐Reglers unter 6.4.2

4.5.6.2 Nachstellzeit

Die Nachstellzeit steht für den I‐Anteil einer Regelung. Der I‐Anteil einer Regelung führt zu einer
integralen Annährung des Istwertes an den Sollwert. Eine kurze Nachstellzeit bedeutet, dass der
Regler einen starken I‐Anteil hat.
Eine kleine Nachstellzeit bewirkt dabei, dass die Stellgröße sich schnell der dem Proportionalbereich
entsprechend eingestellten Stellgröße annähert. Eine große Nachstellzeit hingegen bewirkt eine
langsame Annäherung an diesen Wert.
Bei der Einstellung ist zu beachten, dass eine zu klein eingestellte Nachstellzeit ein Überschwingen
verursachen könnte. Grundsätzlich gilt je trägerdas System, je größer die Nachstellzeit.
 Details zur Einstellung und Wirkweise des PI‐Reglers unter 6.4.2
4.5.7 zusätzliche Einstellungen bei Heiz‐ & Kühlbetrieb
Wird der integrierte Regler mit Heiz‐ und Kühlbetrieb eingestellt, so muss eingestellt werden, ob das
System über einen kombinierten Heiz‐ und Kühlkreislauf verfügt oder über einen getrennten:
Bild 31: Heiz‐/Kühlkreislauf
Die nachfolgende Tabelle zeigt die Einstellmöglichkeiten für diesen Parameter:
Unterfunktion
System
Tabelle 52: Einstellmöglichkeiten Heiz‐/Kühlkreislauf
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
46
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]

2 Rohr/ 1 Kreis

4 Rohr/ 2 Kreis

4 Rohr/ 2 Kreis ohne
Kühlanforderung
Kommentar
Einstellung ob getrennte oder
kombinierte Heiz‐ und Kühlsysteme
vorliegen
