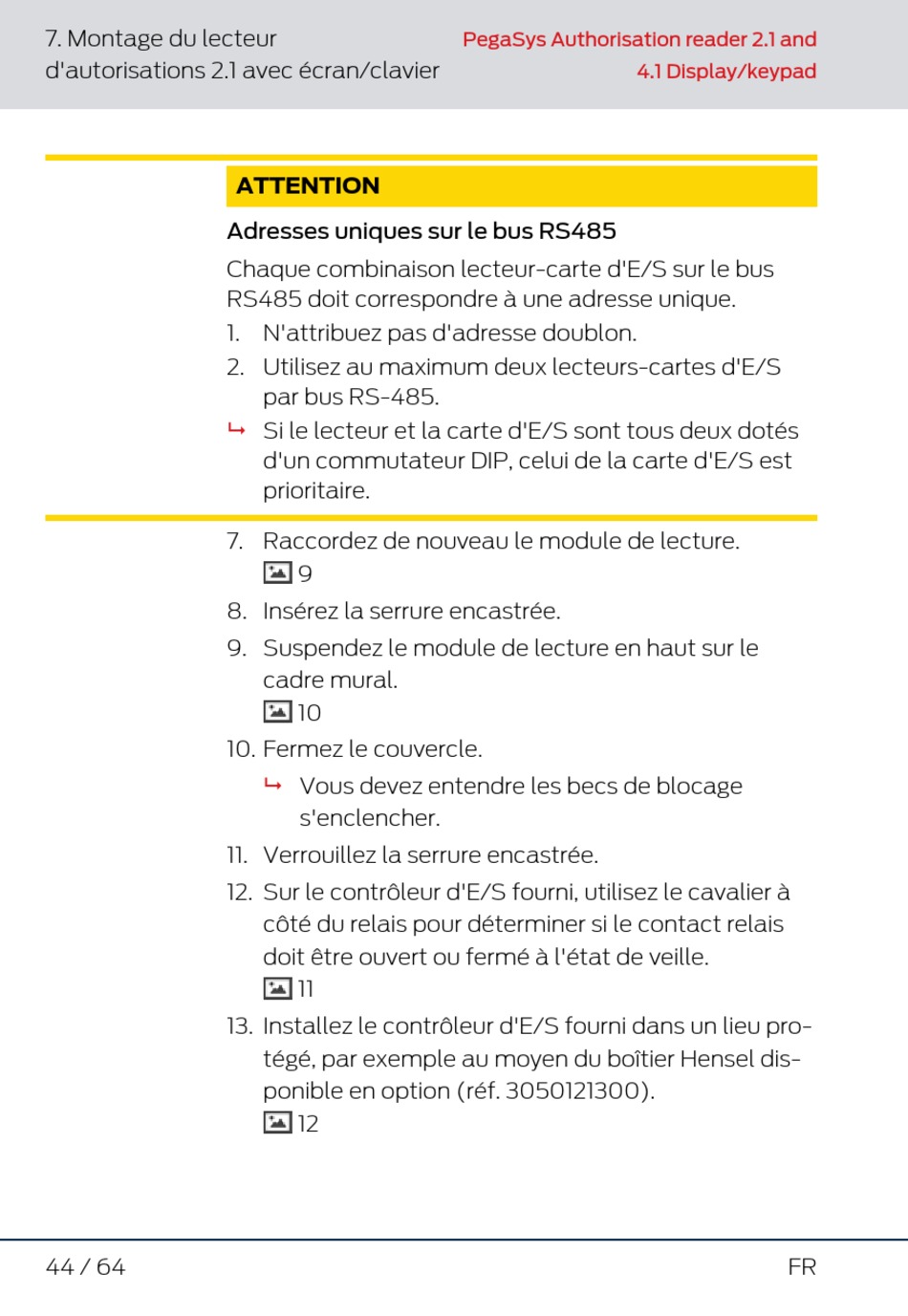

7. Montage du lecteur
d'autorisations 2.1 avec écran/clavier
44 / 64
ATTENTION
Adresses uniques sur le bus RS485
Chaque combinaison lecteur-carte d'E/S sur le bus
RS485 doit correspondre à une adresse unique.
1. N'attribuez pas d'adresse doublon.
2. Utilisez au maximum deux lecteurs-cartes d'E/S
par bus RS-485.
Si le lecteur et la carte d'E/S sont tous deux dotés
9
d'un commutateur DIP, celui de la carte d'E/S est
prioritaire.
7. Raccordez de nouveau le module de lecture.
9
8. Insérez la serrure encastrée.
9. Suspendez le module de lecture en haut sur le
cadre mural.
10
10. Fermez le couvercle.
Vous devez entendre les becs de blocage
9
s'enclencher.
11. Verrouillez la serrure encastrée.
12. Sur le contrôleur d'E/S fourni, utilisez le cavalier à
côté du relais pour déterminer si le contact relais
doit être ouvert ou fermé à l'état de veille.
11
13. Installez le contrôleur d'E/S fourni dans un lieu pro-
tégé, par exemple au moyen du boîtier Hensel dis-
ponible en option (réf. 3050121300).
12
