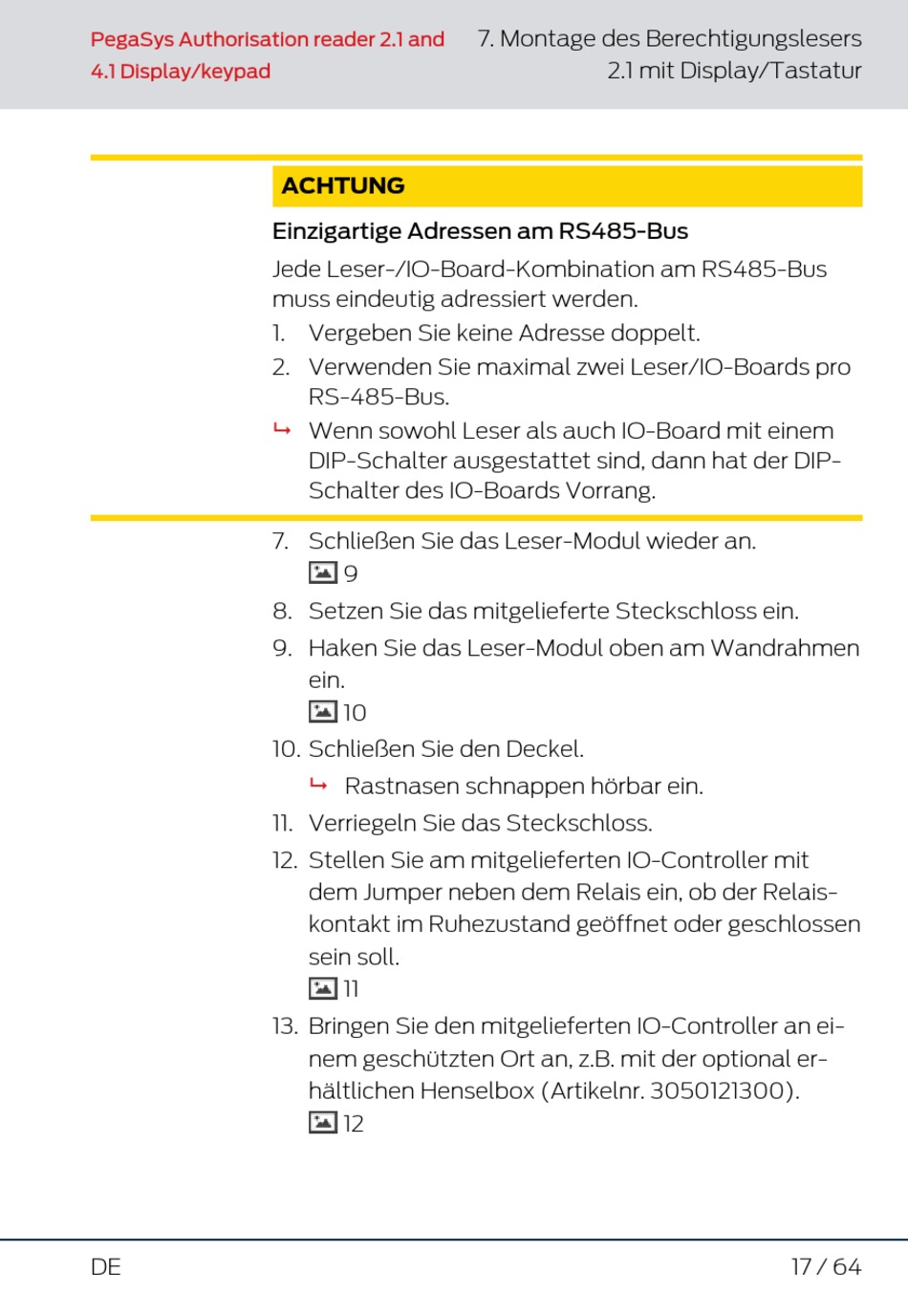

PegaSys Authorisation reader 2.1 and
4.1 Display/keypad
DE
ACHTUNG
Einzigartige Adressen am RS485-Bus
Jede Leser-/IO-Board-Kombination am RS485-Bus
muss eindeutig adressiert werden.
1. Vergeben Sie keine Adresse doppelt.
2. Verwenden Sie maximal zwei Leser/IO-Boards pro
RS-485-Bus.
Wenn sowohl Leser als auch IO-Board mit einem
9
DIP-Schalter ausgestattet sind, dann hat der DIP-
Schalter des IO-Boards Vorrang.
7. Schließen Sie das Leser-Modul wieder an.
9
8. Setzen Sie das mitgelieferte Steckschloss ein.
9. Haken Sie das Leser-Modul oben am Wandrahmen
ein.
10
10. Schließen Sie den Deckel.
Rastnasen schnappen hörbar ein.
9
11. Verriegeln Sie das Steckschloss.
12. Stellen Sie am mitgelieferten IO-Controller mit
dem Jumper neben dem Relais ein, ob der Relais-
kontakt im Ruhezustand geöffnet oder geschlossen
sein soll.
11
13. Bringen Sie den mitgelieferten IO-Controller an ei-
nem geschützten Ort an, z.B. mit der optional er-
hältlichen Henselbox (Artikelnr. 3050121300).
12
7. Montage des Berechtigungslesers
2.1 mit Display/Tastatur
17 / 64
