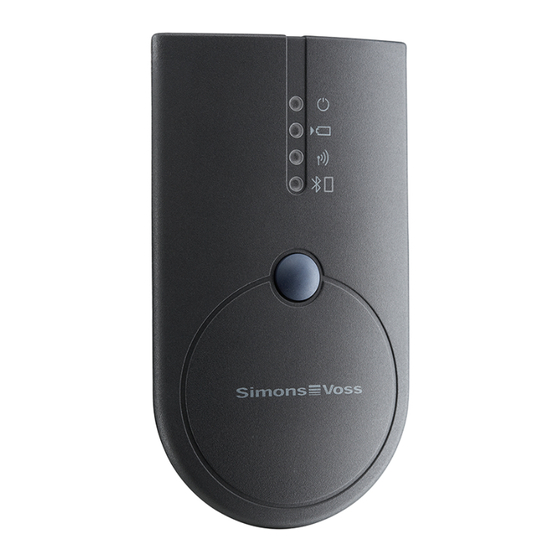

Simons Voss Technologies Programming device SmartCD2.G2 Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Simons Voss Technologies Anleitungen
  4. Sicherheitstechnik
  5. Programming device SmartCD2.G2
  6. Kurzanleitung

Simons Voss Technologies Programming device SmartCD2.G2 Kurzanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3

Quicklinks

Diese Anleitung herunterladen
DE
Kurzanleitung
EN
Quick guide
FR
Guide abrégé
NL
Korte handleiding
IT
Guida breve
DK
Korte vejledning
SE
Snabbguide
Programming device
SmartCD2.G2
KB14.080040
05.03.2024

Werbung

loading

Verwandte Anleitungen für Simons Voss Technologies Programming device SmartCD2.G2

Inhaltszusammenfassung für Simons Voss Technologies Programming device SmartCD2.G2

  • Seite 1 Kurzanleitung Programming device Quick guide SmartCD2.G2 Guide abrégé Korte handleiding Guida breve KB14.080040 Korte vejledning 05.03.2024 Snabbguide...
  • Seite 2 Programming device SmartCD2.G2 deutsch ............................english ............................français ............................italiano ............................nederlands ..........................dansk ............................svensk............................
  • Seite 3 Programming device Smart- Inhaltsverzeichnis CD2.G2 Inhaltsverzeichnis 1 Bestimmungsgemäße Verwendung .................. 4 2 Allgemeine Sicherheitshinweise .................... 4 3 Produktspezifische Sicherheitshinweise ................ 7 4 Auspacken ............................ 8 5 Anschließen............................ 9 6 In Betrieb nehmen ........................ 10 7 Programmieren .......................... 10 Programmieren mit einem PC/Laptop ...................  10 Programmieren mit einem Windows-Notebook/Tablet.......... 11 Programmieren mit Smartphone/Tablet (Android/iOS).......... 11 8 Signalisierung .......................... 12...
  • Seite 4 1. Bestimmungsgemäße Verwen- Programming device Smart- dung CD2.G2 1. Bestimmungsgemäße Verwendung Das SmartCD2.G2 ist ein Programmiergerät, das speziell für den Betrieb an einem PC/Tablet/Laptop oder zur Kopplung mit einem Smartphone entwickelt wurde. Sie können hiermit auf eine sehr komfortable Weise alle digitalen Komponenten des SimonsVoss Systems 3060 (Schließzylinder, Transponder, SmartHandle und SmartRelais) programmieren und auslesen.
  • Seite 5 Programming device Smart- 2. Allgemeine Sicherheitshinweise CD2.G2 Versperrter Zugang durch Manipulation des Produkts Wenn Sie das Produkt eigenmächtig verändern, dann können Fehlfunktionen auftreten und der Zugang durch eine Tür versperrt werden. Verändern Sie das Produkt nur bei Bedarf und nur in der Dokumentation beschriebe- ...
  • Seite 6 Programming device Smart- 2. Allgemeine Sicherheitshinweise CD2.G2 Beschädigung durch mechanische Einwirkung Dieses Produkt enthält elektronische Bauteile, die durch mechanische Einwirkung aller Art beschädigt werden können. 1. Vermeiden Sie das Anfassen der Elektronik. 2. Vermeiden Sie sonstige mechanische Einwirkungen auf die Elektronik. Störung des Betriebs durch Funkstörung Dieses Produkt kann unter Umständen durch elektromagnetische oder magnetische Störungen beeinflusst werden.
  • Seite 7 Programming device Smart- 3. Produktspezifische Sicherheits- CD2.G2 hinweise Qualifikationen erforderlich Die Installation und Inbetriebnahme setzt Fachkenntnisse voraus. Nur geschultes Fachpersonal darf das Produkt installieren und in Betrieb nehmen.  Änderungen bzw. technische Weiterentwicklungen können nicht ausgeschlossen und ohne Ankündigung umgesetzt werden. Die deutsche Sprachfassung ist die Originalbetriebsanleitung.
  • Seite 8 Programming device Smart- 4. Auspacken CD2.G2 HINWEIS Erstaufladung der eingebauten Akkus. Die eingebauten Akkus sind im Auslieferungszustand leer. Laden Sie das Programmiergerät mindestens drei Stunden, bevor  Sie es verwenden. Beschädigung durch ungeeignete Kabel Mangelhafte USB-Kabel können Fehlfunktionen verursachen. Verwenden Sie nur das mitgelieferte USB-Kabel. ...
  • Seite 9 Programming device Smart- 5. Anschließen CD2.G2 5. Anschließen Das SmartCD2.G2 kann mit dem mitgelieferten Kabel über eine freie USB Schnittstelle direkt an einen PC bzw. Laptop angeschlossen werden. In Zusammenspiel mit einem PC/Laptop und einem SmartCD2.G2 können alle digitalen Schließungen und alle aktiven Transponder / Transpondermedien des SimonsVoss Systems 3060 programmiert werden.
  • Seite 10 Programming device Smart- 6. In Betrieb nehmen CD2.G2 Transponder können nur programmiert werden, wenn das SmartCD2.G2 direkt (per USB-Kabel) an einen PC/Tablet/Laptop angeschlossen ist und die LSM-Software installiert ist. 6. In Betrieb nehmen 1. Installieren Sie die LSM-Software. Benötigte Treiber werden automatisch installiert. 2.
  • Seite 11 Programming device Smart- 7. Programmieren CD2.G2 Auf dem PC/Laptop muss die aktuelle Version der LSM-Software installiert sein. HINWEIS Voraussetzungen für Neuinstallation oder Update der LSM-Software Die Neuinstallation bzw. das Update der LSM-Software kann nur unter gewissen Voraussetzungen stattfinden. 1. Schließen Sie ein Programmiergerät an den PC/Laptop an. 2.
  • Seite 12 Programming device Smart- 8. Signalisierung CD2.G2 8. Signalisierung Programmiergerät betriebs- LED 1 leuchtet grün. bereit. Programmiergerät im LED 1 blinkt grün. Standby-Modus. Die 1. LED leuchtet bei Anschluss über USB am PC/Laptop bzw. ohne USB-Verbindung erst nach Einschalten des SmartCD2.G2 durch Betätigung des Tasters.
  • Seite 13 Programming device Smart- 9. Technische Daten CD2.G2 Die 3. LED signalisiert nur bei aktiver Funkkommunikation (z.B. Programmierung, Auslesung) zwischen Programmiergerät und einer entsprechenden Schließung. LED 4 leuchtet blau. Bluetooth aktiv. LED 4 ist aus. Bluetooth inaktiv. Die 4. LED leuchtet bei der Verwendung der Bluetooth-Schnittstelle für die Dauer des Programmier-, Auslese- oder Rücksetzvorganges auf, und erlischt anschließend wieder.
  • Seite 14 Programming device Smart- 10. Konformitätserklärung CD2.G2 SPP Serial Port Profile, Serielle Datenüber- Unterstützte Profile: tragung Funkemissionen 25 kHz (fL>10 kHz, fH<40 kHz) -28,5 dBµA/m (10 m Entfernung) 2402 MHz - 2480 MHz 0 dBm 10. Konformitätserklärung Hiermit erklärt die SimonsVoss Technologies GmbH , dass die Artikel (SMARTCD2.G2) folgenden Richtlinien entsprechen: 2014/53/EU -Funkanlagen- ...
  • Seite 15 Programming device Smart- 11. Hilfe und weitere Informatio- CD2.G2 Der vollständige Text der UK-Konformitätserklärung ist unter der fol- www.simons-voss.com/de/zertifika- genden Internetadresse verfügbar: te.html 11. Hilfe und weitere Informationen Infomaterial/Dokumente https://www.simons-voss.com/de/dokumente.html Konformitätserklärungen und Zertifikate https://www.simons-voss.com/de/zertifikate.html Informationen zur Entsorgung Entsorgen Sie das Gerät (SMARTCD2.G2) nicht mit dem Hausmüll, ...
  • Seite 16 11. Hilfe und weitere Informatio- Programming device Smart- CD2.G2 Technischer Support +49 (0) 89 / 99 228 333 E-Mail support-simonsvoss@allegion.com https://faq.simons-voss.com/otrs/public.pl SimonsVoss Technologies GmbH, Feringastr. 4, D-85774 Unterfoehring, Deutschland 16 / 100...
  • Seite 17 Programming device Contents SmartCD2.G2 Contents 1 Intended use .......................... 18 2 General safety instructions .......................  18 3 Product-specific safety instructions.................. 21 4 Unpacking............................ 22 5 Connecting .............................  22 6 Getting started .......................... 23 7 Programme ............................ 24 Programming with a PC or laptop..................... 24 Programming with a Windows notebook/tablet .............. 25 Programming with smartphone/tablet (Android/iOS).......... 25 8 Signalling ............................
  • Seite 18 Programming device 1. Intended use SmartCD2.G2 1. Intended use The SmartCD2.G2 is a programming device that has been specially developed for running on a PC/tablet/laptop or for coupling with a smartphone. It is a very convenient way for you to programme and read all digital components in SimonsVoss System 3060 (locking cylinders, transponders, SmartHandles and SmartRelays).
  • Seite 19 Programming device 2. General safety instructions SmartCD2.G2 Blocked access through manipulation of the product If you change the product on your own, malfunctions can occur and access through a door can be blocked. Modify the product only when needed and only in the manner described in the docu- ...
  • Seite 20 Programming device 2. General safety instructions SmartCD2.G2 Damage as a result of mechanical impact This product contains electronic components that may be damaged by mechanical im- pacts of any kind. 1. Avoid touching the electronics. 2. Avoid other mechanical influences on the electronics. Operational malfunction due to radio interference This product may be affected by electromagnetic or magnetic interference.
  • Seite 21 Programming device 3. Product-specific safety instruc- SmartCD2.G2 tions Modifications or further technical developments cannot be excluded and may be imple- mented without notice. The German language version is the original instruction manual. Other languages (draft- ing in the contract language) are translations of the original instructions. Read and follow all installation, installation, and commissioning instructions.
  • Seite 22 Programming device 4. Unpacking SmartCD2.G2 Damage due to unsuitable cables Defective USB cables may cause malfunctions. Use only the supplied USB cable.  4. Unpacking Scope of SmartCD2.G2 programming device, (including permanently built-in  delivery batteries) Cable to connect to a USB port ...
  • Seite 23 Programming device 6. Getting started SmartCD2.G2 All digital locking devices and all active transponder media in SimonsVoss System 3060 can be programmed using a SmartCD2.G2 in conjunction with a PC/laptop. NOTE SmartCD2.G2 coupling on the Smartphone It is not possible to use Bluetooth to communicate between SmartCD.G2 and a PC or laptop.
  • Seite 24 Programming device 7. Programme SmartCD2.G2 Connecting 2. Connect the programming device to a USB port (see  22] The programming device is ready for use. 7. Programme During programming, there should a minimum gap of around 10 cm between SmartCD and the locking device; for SmartRelay it should be around 30 cm and 70 cm for the block lock.
  • Seite 25 Programming device 7. Programme SmartCD2.G2 NOTE Requirements for new installation or update of the LSM software The new installation or update of the LSM software can only take place under certain conditions. 1. Connect a programming device to the PC/laptop. 2.
  • Seite 26 Programming device 8. Signalling SmartCD2.G2 8. Signalling Programming device ready LED 1 lights up green. for operation. Programming unit in LED 1 flashes green. standby mode. The first LED lights up when connected via USB on the PC/laptop or without USB connection only after the SmartCD2.G2 has been switched on by pressing the button.
  • Seite 27 Programming device 9. Technical specifications SmartCD2.G2 LED 4 lights up blue. Bluetooth active. LED 4 is off. Bluetooth inactive. The fourth LED lights up when using the Bluetooth interface for the duration of the programming, readout or reset procedure, and then goes out again.
  • Seite 28 Programming device 10. Declaration of conformity SmartCD2.G2 Radio emissions 25 kHz (fL>10 kHz, fH<40 kHz) -28.5 dBµA/m (10 m distance) 2402 MHz - 2480 MHz 0 dBm 10. Declaration of conformity The company SimonsVoss Technologies GmbH hereby declares that the articles (SMARTCD2.G2) comply with the following guidelines: 2014/53/EU -RED- ...
  • Seite 29 Programming device 11. Help and other information SmartCD2.G2 11. Help and other information Information material/documents https://www.simons-voss.com/en/documents.html Declarations of conformity https://www.simons-voss.com/en/certificates.html Information on disposal Do not dispose the device (SMARTCD2.G2) in the household waste.  Dispose of it at a collection point for electronic waste as per European Directive 2012/19/EU.
  • Seite 30 Programming device 11. Help and other information SmartCD2.G2 Email support-simonsvoss@allegion.com FAQs https://faq.simons-voss.com/otrs/public.pl SimonsVoss Technologies GmbH, Feringastr. 4, D-85774 Unterfoehring, Germany 30 / 100...
  • Seite 31 Programming device Tables des matières SmartCD2.G2 Tables des matières 1 Utilisation conforme........................ 32 2 Consignes de sécurité générales..................... 32 3 Consignes de sécurité propres au produit ................ 35 4 Déballage............................ 36 5 Raccordement.......................... 37 6 Mise en service .......................... 38 7 Programmer .......................... 38 Programmer avec un ordinateur/ordinateur portable ...........
  • Seite 32 Programming device 1. Utilisation conforme SmartCD2.G2 1. Utilisation conforme Le SmartCD2.G2 est un appareil de programmation, conçu spécialement pour fonctionner sur PC/tablette/ordinateur portable ou pour être couplé à un smartphone. Vous pouvez ainsi programmer et lire confortablement tous les composants numériques du système SimonsVoss 3060 (cylindre de fermeture, transpondeur, SmartHandle et SmartRelais).
  • Seite 33 Programming device 2. Consignes de sécurité géné- SmartCD2.G2 rales Accès bloqué par la manipulation du produit Si vous modifiez vous-même le produit, des dysfonctionnements peuvent se produire et l'accès peut être bloqué par une porte. Ne changer le produit que lorsque cela est nécessaire et de la manière décrite dans la ...
  • Seite 34 2. Consignes de sécurité géné- Programming device rales SmartCD2.G2 Endommagement lié à une action mécanique Ce produit contient des composants électroniques susceptibles d’être endommagés par une action mécanique quelconque. 1. Évitez de toucher le système électronique. 2. Évitez toute autre action mécanique sur le système électronique. Défaillance du fonctionnement liée à...
  • Seite 35 Programming device 3. Consignes de sécurité propres SmartCD2.G2 au produit Qualifications requises L'installation et la mise en service nécessitent des connaissances spécialisées. Seul le personnel qualifié peut installer et mettre en service le produit.  Les modifications et nouveaux développements techniques ne peuvent pas être exclus et peuvent être mis en œuvre sans préavis.
  • Seite 36 Programming device 4. Déballage SmartCD2.G2 NOTE Chargement initial des batteries intégrées. À la livraison, les batteries intégrées sont vides. Chargez l'appareil de programmation pendant au moins trois heures  avant de l’utiliser. Dommages liés à un câble inadapté Les câbles USB défectueux peuvent entraîner des dysfonctionnements. Utilisez uniquement le câble USB fourni.
  • Seite 37 Programming device 5. Raccordement SmartCD2.G2 https://www.simons-voss.com/fr/telechargements/telechargements- de-logiciels.html 5. Raccordement Le SmartCD2.G2 peut être raccordé directement à un PC ou à un ordinateur portable au moyen du câble fourni et un port USB. Si un PC/ordinateur portable est associé à un SmartCD2.G2, il est possible de programmer toutes les fermetures numériques et tous les transpondeurs/supports de transpondeur actifs du système SimonsVoss 3060.
  • Seite 38 Programming device 6. Mise en service SmartCD2.G2 Les transpondeurs ne peuvent être programmés que si le SmartCD2.G2 est raccordé directement (par le biais d’un câble USB) à un PC/une tablette/un ordinateur portable et que le logiciel LSM est installé. 6. Mise en service 1.
  • Seite 39 Programming device 7. Programmer SmartCD2.G2 La version actuelle du logiciel LSM doit être installée sur le PC/ l’ordinateur portable. NOTE Conditions préalables à une installation complète ou à une mise à jour du logiciel LSM L’installation complète ou la mise à jour du logiciel LSM ne peut avoir lieu que si certaines conditions préalables sont remplies.
  • Seite 40 Programming device 8. Indication SmartCD2.G2 7.3 Programmation avec un smartphone/une tablette (Android/iOS) Coming soon... 8. Indication Appareil de programmation La DEL 1 s'allume en vert. prêt à l’emploi. Appareil de programmation La DEL 1 clignote en vert. en mode veille; La 1ère DEL s'allume lors du raccordement par USB au PC/à...
  • Seite 41 Programming device 9. Données techniques SmartCD2.G2 La DEL 3 clignote rapide- Communication avec une ment en vert. fermeture SimonsVoss. La DEL 3 clignote lentement Aucune liaison. en vert. La 3e DEL ne s’allume que si la communication sans fil est active (par exemple, programmation, lecture) entre l'appareil de programmation et une fermeture.
  • Seite 42 Programming device 10. Déclaration de conformité SmartCD2.G2 Mini-USB (câble fourni : USB-A vers mini- Port USB USB) Classe de protection : IP20 Plage des températures de service : de -5 °C à +40 °C Plage des températures de stockage : de -20 °C à +60 °C profils SPP Serial Port, transmission série Profils pris en charge : de données Émissions de radio...
  • Seite 43 Programming device 11. Aide et autres informations SmartCD2.G2 Le texte intégral de la déclaration de conformité CE est disponible à www.simons-voss.com/fr/certificats.html l'adresse Internet suivante : Le texte intégral de la déclaration de conformité UK est disponible à l'adresse Internet suivante : www.simons-voss.com/fr/certificats.html 11.
  • Seite 44 Programming device 11. Aide et autres informations SmartCD2.G2 Assistance technique +49 (0) 89 / 99 228 333 E-Mail support-simonsvoss@allegion.com https://faq.simons-voss.com/otrs/public.pl SimonsVoss Technologies GmbH, Feringastr. 4, D-85774 Unterfoehring, Allemagne 44 / 100...
  • Seite 45 Programming device Sommario SmartCD2.G2 Sommario 1 Uso conforme .......................... 46 2 Avvisi di sicurezza generali .......................  46 3 Avvertenze di sicurezza specifiche del prodotto...............  49 4 Disimballaggio.......................... 50 5 Collegamento.......................... 50 6 Messa in servizio .......................... 51 7 Programmazione.......................... 52 Programmazione con PC/laptop .................... 52 Programmazione con un notebook/tablet Windows ............. 53 Programmazione con smartphone/tablet (Android/iOS) ........... 53 8 Segnalazione ..........................
  • Seite 46 Programming device 1. Uso conforme SmartCD2.G2 1. Uso conforme Lo SmartCD2.G2 è un dispositivo di programmazione sviluppato appositamente per il funzionamento su PC/tablet/laptop o per l'accoppiamento con uno smartphone. In questo modo è possibile programmare e leggere comodamente tutti i componenti digitali del sistema 3060 di SimonsVoss (cilindro di chiusura, transponder, SmartHandle e SmartRelè).
  • Seite 47 Programming device 2. Avvisi di sicurezza generali SmartCD2.G2 Accesso bloccato tramite manipolazione del prodotto Se si modifica il prodotto da solo, possono verificarsi malfunzionamenti e l'accesso at- traverso una porta può essere bloccato. Modificare il prodotto solo quando necessario e solo nel modo descritto nella docu- ...
  • Seite 48 Programming device 2. Avvisi di sicurezza generali SmartCD2.G2 Danni dovuti a effetti meccanici Il presente prodotto contiene componenti elettronici che potrebbero subire danni dovuti a effetti meccanici di qualunque tipo. 1. Evitare di toccare le parti elettroniche. 2. Evitare ulteriori effetti meccanici sulle parti elettroniche. Funzionamento disturbato a causa di interferenze radioelettriche Questo prodotto potrebbe essere influenzato da disturbi elettromagnetici o magnetici.
  • Seite 49 Programming device 3. Avvertenze di sicurezza specifi- SmartCD2.G2 che del prodotto La versione in lingua tedesca è il manuale di istruzioni originale. Altre lingue (redazione nella lingua del contratto) sono traduzioni delle istruzioni originali. Leggere e seguire tutte le istruzioni di installazione, installazione e messa in servizio. Pas- sare queste istruzioni e tutte le istruzioni di manutenzione all'utente.
  • Seite 50 Programming device 4. Disimballaggio SmartCD2.G2 Danni causati da un cavo inadeguato Cavi USB difettosi possono causare malfunzionamenti. Utilizzare esclusivamente il cavo USB in dotazione.  4. Disimballaggio Oggetto di Dispositivo di programmazione SmartCD2.G2 (incl. batterie  fornitura installate fisse) Cavo per il collegamento a un’interfaccia USB ...
  • Seite 51 Programming device 6. Messa in servizio SmartCD2.G2 In combinazione con un PC/laptop e uno SmartCD2.G2 è possibile programmare tutti i sistemi di chiusura digitali e tutti i transponder / supporti transponder attivi del sistema 3060 di SimonsVoss. NOTA Accoppiamento SmartCD2.G2 sullo smartphone La comunicazione Bluetooth tra SmartCD2.G2 e PC/laptop non è...
  • Seite 52 Programming device 7. Programmazione SmartCD2.G2 2. Collegare il dispositivo di programmazione ad una porta USB (vede- Collegamento [  50] Dispositivo di programmazione pronto per l’uso. 7. Programmazione La distanza minima fra SmartCD e chiusura durante la programmazione deve essere di circa 10 cm, con SmartRelè di circa 30 cm e con serratura a blocco di circa 70 cm.
  • Seite 53 Programming device 7. Programmazione SmartCD2.G2 NOTA Requisiti per la nuova installazione o l'aggiornamento del software La nuova installazione o l'aggiornamento del software LSM può avveni- re solo in determinate condizioni. 1. Collegare un dispositivo di programmazione al PC/laptop. 2. Eseguire l'installazione o l'aggiornamento con i diritti di amministra- tore.
  • Seite 54 Programming device 8. Segnalazione SmartCD2.G2 8. Segnalazione Dispositivo di programma- Il LED 1 si accende di verde. zione pronto all’uso. Dispositivo di programma- Il LED 1 lampeggia verde. zione in modalità standby. Il 1° LED si accende solo in caso di collegamento via USB al PC/laptop o senza collegamento USB dopo l'accensione dello SmartCD2.G2 premendo il tasto.
  • Seite 55 Programming device 9. Dati tecnici SmartCD2.G2 Il 3° LED segnala solo quando la comunicazione radio è attiva (p.es. programmazione, lettura) tra il dispositivo di programmazione e una chiusura corrispondente. Il LED 4 si accende di blu. Bluetooth attivo. Il LED 4 è spento. Bluetooth non attivo.
  • Seite 56 Programming device 10. Dichiarazione di conformità SmartCD2.G2 Gamma delle temperature di stoccaggio: da -20°C a +60°C SPP Serial Port Profile, trasmissione dati Profili supportati: seriale Emissioni radio 25 kHz (fL>10 kHz, fH<40 kHz) -28,5 dBµA/m (10 m distanza) 2402 MHz - 2480 MHz 0 dBm 10.
  • Seite 57 Programming device 11. Supporto e ulteriori informazio- SmartCD2.G2 Il testo integrale della dichiarazione di conformità UE è disponibile al se- www.simons-voss.com/it/certificati.html guente indirizzo Internet: Il testo integrale della dichiarazione di conformità UK è disponibile al www.simons-voss.com/it/certificati.html seguente indirizzo Internet: 11. Supporto e ulteriori informazioni Materiale informativo/Documenti https://www.simons-voss.com/it/documenti.html Dichiarazioni di conformità...
  • Seite 58 11. Supporto e ulteriori informazio- Programming device SmartCD2.G2 Supporto tecnico +49 (0) 89 / 99 228 333 E-mail support-simonsvoss@allegion.com https://faq.simons-voss.com/otrs/public.pl SimonsVoss Technologies GmbH, Feringastr. 4, D-85774 Unterfoehring, Germania 58 / 100...
  • Seite 59 Programming device Smart- Inhoudsopgave CD2.G2 Inhoudsopgave 1 Voorgeschreven gebruik ...................... 60 2 Algemene veiligheidsinstructies ....................  60 3 Specifieke veiligheidsinstructies per product .............. 63 4 Uitpakken............................ 64 5 Aansluiten............................ 65 6 In gebruik nemen .........................  66 7 Programmeren .......................... 66 Programmeren met een pc/laptop .................. 66 Programmeer met een Windows-notebook/tablet ............ 67 Programmeren met smartphone/tablet (Android/iOS) .......... 67 8 Signalering.............................
  • Seite 60 Programming device Smart- 1. Voorgeschreven gebruik CD2.G2 1. Voorgeschreven gebruik De SmartCD2.G2 is een programmeerapparaat dat speciaal is ontwikkeld voor gebruik met een pc/tablet/laptop of in combinatie met een smartphone. U kunt hiermee uiterst comfortabel alle digitale componenten van het SimonsVoss Systeem 3060 (cilinders, transponders, SmartHandle en SmartRelais) programmeren en uitlezen.
  • Seite 61 Programming device Smart- 2. Algemene veiligheidsinstructies CD2.G2 Geblokkeerde toegang als gevolg van manipulatie van het product Als u het product zelf wijzigt, kunnen er storingen optreden en kan de toegang worden geblokkeerd door een deur. Vervang het product alleen wanneer dat nodig is en op de manier die in de documen- ...
  • Seite 62 Programming device Smart- 2. Algemene veiligheidsinstructies CD2.G2 Beschadiging door mechanische impact Dit product heeft elektronische componenten die kunnen worden beschadigd door elk type mechanische impact. 1. Vermijd dat u de elektronica aanraakt. 2. Vermijd ook andere mechanische impact op de elektronica. Storing van het gebruik door verbroken verbinding Dit product kan onder bepaalde omstandigheden beïnvloed worden door elektromagne- tische of magnetische storingen.
  • Seite 63 Programming device Smart- 3. Specifieke veiligheidsinstructies CD2.G2 per product Aanpassingen of nieuwe technische ontwikkelingen kunnen niet uitgesloten worden en worden gerealiseerd zonder aankondiging. De Duitse taalversie is de originele handleiding. Andere talen (opstellen in de contract- taal) zijn vertalingen van de originele instructies. Lees en volg alle installatie-, installatie- en inbedrijfstellingsinstructies.
  • Seite 64 Programming device Smart- 4. Uitpakken CD2.G2 OPMERKING Eerste keer opladen van de ingebouwde accu's. De ingebouwde accu's zijn bij levering leeg. Laad het programmeerapparaat minstens drie uur op voor gebruik.  Beschadiging door ongeschikte kabels Defecte USB-kabels kunnen storingen veroorzaken. Gebruik uitsluitend de meegeleverde USB-kabel.
  • Seite 65 Programming device Smart- 5. Aansluiten CD2.G2 5. Aansluiten De SmartCD2.G2 kan met de meegeleverde kabel direct op de USB- interface van een pc of laptop worden aangesloten. In combinatie met een pc/laptop en een SmartCD2.G2 kunnen alle digitale sluitelementen en alle actieve transponders / transpondermedia van het SimonsVoss Systeem 3060 geprogrammeerd worden.
  • Seite 66 Programming device Smart- 6. In gebruik nemen CD2.G2 Transponders kunnen alleen geprogrammeerd worden als de SmartCD2.G2 rechtstreeks (met een USB-kabel) op een pc/laptop aangesloten en de LSM-software geïnstalleerd is. 6. In gebruik nemen 1. Installeer de LSM-software. De benodigde drivers worden automatisch geïnstalleerd. 2.
  • Seite 67 Programming device Smart- 7. Programmeren CD2.G2 Op de pc/laptop moet de actuele versie van de LSM-software zijn geïnstalleerd. OPMERKING Voorwaarden voor nieuwe installatie of update van de LSM-software De nieuwe installatie of update van de LSM-software is slechts onder bepaalde voorwaarden mogelijk. 1.
  • Seite 68 Programming device Smart- 8. Signalering CD2.G2 8. Signalering Programmeerapparaat ge- LED 1 brandt groen. bruiksklaar. Programmeerapparaat in de LED 1 knippert groen. stand-by modus. De 1e LED brandt bij aansluiting via USB met de pc/laptop of zonder USB-verbinding pas na het inschakelen van de SmartCD2.G2 door een druk op de knop.
  • Seite 69 Programming device Smart- 9. Technische gegevens CD2.G2 De 3e LED geeft alleen een signaal bij actieve communicatie (bijv. programmeren, uitlezen) tussen het programmeerapparaat en het betreffende sluitelement. LED 4 brandt blauw. Bluetooth actief. LED 4 is uit. Bluetooth uitgeschakeld. De 4e LED brandt bij het gebruik van de Bluetooth-interface zolang de betreffende communicatie duurt en gaat vervolgens vanzelf uit.
  • Seite 70 10. Verklaring van overeenstem- Programming device Smart- ming CD2.G2 SPP Serial Port-profielen, seriële commu- Ondersteunde profielen: nicatie Radio-emissies 25 kHz (fL>10 kHz, fH<40 kHz) -28,5 dBµA/m (10 m afstand) 2402 MHz - 2480 MHz 0 dBm 10. Verklaring van overeenstemming Het bedrijf SimonsVoss Technologies GmbH verklaart dat de artikelen (SMARTCD2.G2) voldoen aan de volgende richtlijnen: 2014/53/EU -RED-...
  • Seite 71 Programming device Smart- 11. Hulp en verdere informatie CD2.G2 De volledige tekst van de UK-conformiteitsverklaring is beschikbaar op www.simons-voss.com/nl/certificaten.ht- het volgende internetadres: 11. Hulp en verdere informatie Informatiemateriaal/documenten https://www.simons-voss.com/nl/documenten.html Conformiteitsverklaringen https://www.simons-voss.com/nl/certificaten.html Informatie over verwijdering Voer het apparaat (SMARTCD2.G2) niet af als huishoudelijk afval, ...
  • Seite 72 Programming device Smart- 11. Hulp en verdere informatie CD2.G2 Technische Support +49 (0) 89 / 99 228 333 E-mail support-simonsvoss@allegion.com https://faq.simons-voss.com/otrs/public.pl SimonsVoss Technologies GmbH, Feringastr. 4, 85774 Unterföhring, Duitsland 72 / 100...
  • Seite 73 Programming device Indholdsfortegnelse SmartCD2.G2 Indholdsfortegnelse 1 Anvendelsesområde ........................ 74 2 Generelle sikkerhedshenvisninger .................. 74 3 Produktspecifikke sikkerhedsanvisninger ................ 77 4 Udpakning............................ 78 5 Tilslutning ............................ 78 6 Ibrugtagning........................... 79 7 Programmering .......................... 80 Programmering med en PC/laptop.................. 80 Programmering med en Windows-notebook/tablet ............ 81 Programmering med smartphone/tablet (Android/iOS) .......... 81 8 Signalering............................
  • Seite 74 Programming device 1. Anvendelsesområde SmartCD2.G2 1. Anvendelsesområde SmartCD2.G2 er en programmeringsenhed, der er udviklet specielt til drift med en PC/tablet/laptop eller til forbindelse med en smartphone. Alle digitale komponenter i SimonsVoss' System 3060 (låsecylinder, transponder, SmartHandle og SmartRelais) kan dermed programmeres og udlæses meget nemt.
  • Seite 75 Programming device 2. Generelle sikkerhedshenvisnin- SmartCD2.G2 OPMÆRKSOMHED Beskadigelse på grund af elektrostatisk afladning (ESD) med huset åbent Dette produkt indeholder elektroniske komponenter, som kan blive beskadiget på grund af elektrostatisk afladning. 1. Brug ESD-beskyttede arbejdsmaterialer (f.eks. jordforbindelsesbånd). 2. Opret jordforbindelse før arbejde, hvor du kan komme i kontakt med elektronikken. Indfat i denne forbindelse jordforbundne metaloverflader (f.eks.
  • Seite 76 2. Generelle sikkerhedshenvisnin- Programming device SmartCD2.G2 Driftsforstyrrelse på grund af radiostøj Dette produkt kan under visse omstændigheder påvirkes af elektromagnetiske eller magnetiske forstyrrelser. Montér eller anbring ikke produktet umiddelbart i nærheden af enheder, som kan  medføre elektromagnetiske eller magnetiske forstyrrelser (strømforsyninger!). Kommunikationsfejl på...
  • Seite 77 Programming device 3. Produktspecifikke sikkerheds- SmartCD2.G2 anvisninger Læs og følg alle installations-, installations- og idriftsættelsesinstruktioner. Overfør disse instruktioner og eventuel vedligeholdelsesinstruktion til brugeren. 3. Produktspecifikke sikkerhedsanvisninger ADVARSEL Farer på grund af indbyggede litiumbatterier Programmeringsenheden indeholder litiumbatterier. Litiumbatterier er farlige ved forkert behandling. 1.
  • Seite 78 Programming device 4. Udpakning SmartCD2.G2 4. Udpakning Leveringsomf SmartCD2.G2 programmeringsenhed (inkl. fast indbyggede  batterier) Kabel til tilslutning til en USB-grænseflade  Lynvejledning  LSM-softwaren kræves til drift af SmartCD2.G2. Til mobil programmering på stedet skal LSM-Mobile-softwaren eller -appen også være installeret på den mobile enhed. Derudover skal LSM-Mobile-softwaren købes.
  • Seite 79 Programming device 6. Ibrugtagning SmartCD2.G2 BEMÆRK SmartCD2.G2-forbindelse med en smartphone En Bluetooth-kommunikation imellem SmartCD2.G2 og PC/laptop er ikke mulig. Hvis du bruger SmartCD2.G2 med en smartphone via Bluetooth, skal  du tage forbindelseskablet fra SmartCD2.G2 til pc'en/laptopcompu- teren ud igen. USB og Bluetooth kan ikke anvendes samtidigt Før tilslutning af SmartCD2.G2 til USB-grænsefladen kontrolleres, at Bluetooth-grænse- fladen ikke er aktiv.
  • Seite 80 Programming device 7. Programmering SmartCD2.G2 7. Programmering Mindsteafstanden ved programmering mellem SmartCD og lukning skal være ca. 10 cm, ved Smart Relais ca. 30 cm og ved bloklås ca. 70 cm. 7.1 Programmering med en PC/laptop ü Aktuel version af LSM-softwaren installeret. ü...
  • Seite 81 Programming device 8. Signalering SmartCD2.G2 7.2 Programmering med en Windows-notebook/tablet ü Aktuel LSM-Mobile-version installeret på din notebook. ü Programmeringsenhed tilsluttet via USB (ingen Bluetooth tilgængelig). 1. Eksportér din låseplan fra din PC til et eksternt lagringsmedium (f.eks. USB-stik). 2. Importér denne låseplan i din notebook. Flere informationer findes i LSM-Mobile-manualen.
  • Seite 82 Programming device 9. Tekniske data SmartCD2.G2 LED 2 lyser gult. Batterier oplades. LED 2 er slukket. Batterier er helt opladet. Den 2. LED lyser kun, når: Programmeringsenheden er tilsluttet til en egnet USB-tilslutning til  opladning og Mindst et af batterierne skal oplades. ...
  • Seite 83 Programming device 10. Overensstemmelseserklæring SmartCD2.G2 Vægt (inkl. batterier): 95 g Husmateriale: Kunststof Husfarve: Grå LED antal: Batteritype: Li-ion-mangan-batterier (fast monteret) Mini-USB (medfølgende kabel: USB-A til USB-tilslutning: mini-USB) Kapslingsklasse: IP20 Arbejdstemperaturområde: -5 °C til +40 °C Lagertemperaturområde: -20 °C til +60 °C SPP Serial Port Profile, seriel dataoverfør- Understøttede profiler: Radio emissies...
  • Seite 84 Programming device 11. Hjælp og flere oplysninger SmartCD2.G2 2014/53/EU -RED-  eller for Storbritannien: UK lovbekendtgørelse 2017 nr. 1206 -Ra- dioudstyr- 2011/65/EU -RoHS-  eller for Storbritannien: UK lovbekendtgørelse 2012 nr. 3032 -RoHS- Den fulde ordlyd af EU-overensstemmelseserklæringen er tilgængelig www.simons-voss.com/dk/certifikater.ht- på...
  • Seite 85 Programming device 11. Hjælp og flere oplysninger SmartCD2.G2 Oplysninger om bortskaffelse Enheden (SMARTCD2.G2) må ikke bortskaffes med  husholdningsaffaldet, men skal afleveres på den kommunale affaldsplads, jf. det europæiske direktiv 2012/19/EU. Aflever emballagen til miljørigtig genanvendelse.  Teknisk support +49 (0) 89 / 99 228 333 e-mail support-simonsvoss@allegion.com https://faq.simons-voss.com/otrs/public.pl...
  • Seite 86 Programming device Smart- Innehållsförteckning CD2.G2 Innehållsförteckning 1 Avsedd användning ........................ 87 2 Allmänna säkerhetsanvisningar.................... 87 3 Produktspecifika säkerhetsanvisningar................ 90 4 Packa upp ............................ 91 5 Ansluta.............................  91 6 Ta i drift............................ 92 7 Programmering .......................... 93 Programmering med en dator/bärbar dator .............. 93 Programmering via en bärbar dator/surfplatta med Windows ........
  • Seite 87 Programming device Smart- 1. Avsedd användning CD2.G2 1. Avsedd användning SmartCD2.G2 är en programmeringsenhet som är speciellt utvecklad för användning med en stationär eller bärbar dator/surfplatta eller för anslutning till en smartphone. Du kan använda den för att mycket bekvämt programmera och läsa av alla digitala komponenter i SimonsVoss System 3060 (låscylindrar, transpondrar, SmartHandles och Smartreläer).
  • Seite 88 Programming device Smart- 2. Allmänna säkerhetsanvisningar CD2.G2 Blockerad åtkomst genom manipulering av produkten Om du ändrar produkten på egen hand kan fel uppstå och åtkomst via en dörr kan blockeras. Ändra endast produkten vid behov och endast på det sätt som beskrivs i dokumenta- ...
  • Seite 89 Programming device Smart- 2. Allmänna säkerhetsanvisningar CD2.G2 Skada på grund av mekanisk påverkan Den här produkten innehåller elektroniska komponenter som kan skadas av alla typer av mekanisk påverkan. 1. Undvik att vidröra elektroniken. 2. Undvik annan mekanisk påverkan på elektroniken. Driftstörning på...
  • Seite 90 3. Produktspecifika säkerhetsan- Programming device Smart- visningar CD2.G2 Ändringar eller teknisk vidareutveckling kan inte uteslutas och kan komma att genomfö- ras utan föregående meddelande om detta. Den tyska språkversionen är den ursprungliga bruksanvisningen. Andra språk (utarbetan- de på kontraktsspråket) är översättningar av originalinstruktionerna. Läs och följ alla installations-, installations- och driftsinstruktioner.
  • Seite 91 Programming device Smart- 4. Packa upp CD2.G2 Skada på grund av olämplig kabel Defekta USB-kablar kan orsaka felfunktioner. Använd endast den medföljande USB-kabeln.  4. Packa upp Leveransomf SmartCD2.G2 programmeringsenhet (inkl. fast integrerade  ång batterier) Kabel för anslutning till en USB-port ...
  • Seite 92 Programming device Smart- 6. Ta i drift CD2.G2 Via datorn och en SmartCD2.G2 kan alla digitala lås och alla aktiva transpondrar/transpondermedier i SimonsVoss System 3060 programmeras. INFO SmartCD2.G2-anslutning till smartphone Det går inte att ansluta SmartCD2.G2 till en stationär/bärbar dator via Bluetooth.
  • Seite 93 Programming device Smart- 7. Programmering CD2.G2 Programmeringsenheten är klar att användas. 7. Programmering Vid programmering ska minimiavståndet mellan SmartCD och låset vara ca 10 cm, för Smart Relä ca 30 cm och för blocklås ca 70 cm. 7.1 Programmering med en dator/bärbar dator Aktuell version av LSM-programmet installerad.
  • Seite 94 Programming device Smart- 7. Programmering CD2.G2 INFO Förutsättningar för nyinstallation eller uppdatering av LSM-program- Nyinstallation eller uppdatering av LSM-programmet är bara möjligt under särskilda förutsättningar. 1. Anslut en programmeringsenhet till datorn. 2. Genomför installationen eller uppdateringen med administratörsbe- hörighet. 7.2 Programmering via en bärbar dator/surfplatta med Windows ü...
  • Seite 95 Programming device Smart- 8. Signalering CD2.G2 8. Signalering Programmeringsenhet klar Lysdiod 1 lyser grönt. för användning. Programmeringsenhet i Lysdiod 1 blinkar grönt. standby-läge. Lysdiod 1 tänds först efter att SmartCD2.G2 startats genom att man trycker på knappen när den är ansluten via USB till en stationär/bärbar dator eller utan USB-anslutning.
  • Seite 96 Programming device Smart- 9. Tekniska specifikationer CD2.G2 Lysdiod 3 signalerar endast vid aktiv trådlös kommunikation (t.ex. programmering, avläsning) mellan programmeringsenheten och ett lås. Lysdiod 4 lyser blått. Bluetooth aktivt. Lysdiod 4 är släckt. Bluetooth inaktivt. Lysdiod 4 lyser vid användning av Bluetooth-gränssnittet så länge som programmering, avläsning eller återställning pågår och slocknar sedan.
  • Seite 97 Programming device Smart- 10. Försäkran om överensstäm- CD2.G2 melse SPP (Serial Port Profile), seriell dataöver- Profiler som stöds: föring Utsläpp radio 25 kHz (fL>10 kHz, fH<40 kHz) -28,5 dBµA/m (10 m avstånd) 2402 MHz - 2480 MHz 0 dBm 10. Försäkran om överensstämmelse Häri förklarar SimonsVoss Technologies GmbH att varan (SMART- CD2.G2) uppfyller följande riktlinjer: 2014/53/EU -RED-...
  • Seite 98 11. Hjälp och ytterligare informa- Programming device Smart- tion CD2.G2 Den fullständiga texten till EU-försäkran om överensstämmelse finns www.simons-voss.com/se/certifikat.html på följande internetadress: Den fullständiga texten till UK-försäkran om överensstämmelse finns www.simons-voss.com/se/certifikat.html på följande internetadress: 11. Hjälp och ytterligare information Infomaterial/dokument https://www.simons-voss.com/se/dokument.html Försäkringar om överensstämmelse https://www.simons-voss.com/se/certifikat.html...
  • Seite 99 Programming device Smart- 11. Hjälp och ytterligare informa- CD2.G2 tion Teknisk support +49 (0) 89 / 99 228 333 support-simonsvoss@allegion.com https://faq.simons-voss.com/otrs/public.pl SimonsVoss Technologies GmbH, Feringastr. 4, D-85774 Unterföhring, Tyskland 99 / 100...
  • Seite 100 This is SimonsVoss SimonsVoss, the pioneer in remote-controlled, cable-free locking technology provides system solutions with a wide range of products for SOHOs, SMEs, major companies and public institutions. SimonsVoss locking systems combine intelligent functionality, high quality and award-winning design Made in Germany. As an innovative system provider, SimonsVoss focuses on scalable systems, high security, reliable components, powerful software and simple operation.
