Inhaltszusammenfassung für Simons Voss Technologies G2

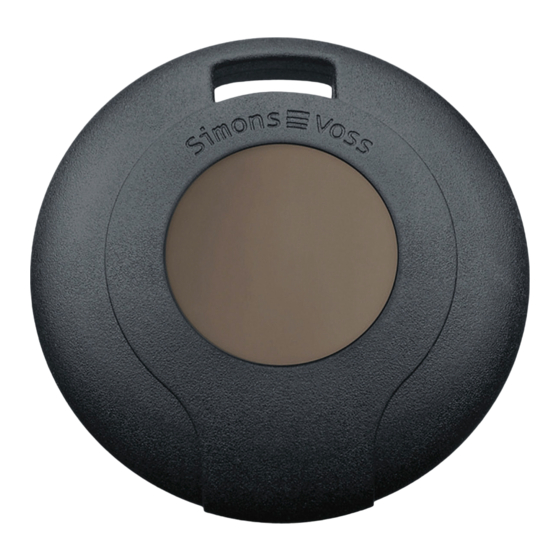

- Seite 1 G2 EX-Transponder Handbuch 14.07.2023...
- Seite 2 Einbinden der Transponder in verschiedene Schließanlagen ............ 7 Übergeordnete Schließebene ........................ 7 Explosionsschutz-Transponder...................... 9 Allgemein................................ 9 Normen................................. 9 Eingruppierung .............................. 9 Transponder mit integriertem RFID-Chip .................. 11 G2 Batteriewechsel-Transponder....................... 12 Zusatzfunktionen............................ 13 Zeitzonensteuerung ............................ 13 Gültigkeitsdatum ............................ 13 Aktivierungs-Transponder ......................... 13 Verlust des Transponders........................ 14 Notöffnung ................................ 14 Ersatztransponder [G1] .......................... 14...
- Seite 3 1. Allgemeine Sicherheitshinweise G2 EX-Transponder (Handbuch) 3 / 20 1 Allgemeine Sicherheitshinweise Signalwort (ANSI Mögliche unmittelbare Auswirkungen bei Nicht- Z535.6) beachtung Gefahr Tod oder schwere Verletzung (wahrscheinlich) Tod oder schwere Verletzung (möglich, aber un- Warnung wahrscheinlich) Vorsicht Leichte Verletzung Achtung Sachschäden oder Fehlfunktionen...
- Seite 4 Türen und vergleichbaren Gegenständen bestimmt. Verwenden Sie SimonsVoss-Produkte nicht für andere Zwecke. Abweichende Zeiten bei G2-Schließungen Die interne Zeiteinheit der G2-Schließungen hat eine technisch bedingte Toleranz von bis zu ± 15 Minuten pro Jahr. Qualifikationen erforderlich Die Installation und Inbetriebnahme setzt Fachkenntnisse voraus.
- Seite 5 Sperrlisten werden auf den Transponder geschrieben und in die Schließanlage übertragen. Dieses Handbuch geht auf die transponderspezifischen Unterschiede ein. Zu weiteren Details lesen Sie bitte das G2-Handbuch. Der G2-Transponder verfügt sowohl über das G1- als auch das G2- Protokoll und kann somit für beide Schließanlagen-Generationen programmiert werden.
- Seite 6 2. Allgemein G2 EX-Transponder (Handbuch) 6 / 20 2.1 Funktionsweise Um eine Aktion auszulösen, wird der Transponder in die Nähe der digitalen Schließung gehalten und der Knopf gedrückt. Orientieren Sie sich an den empfohlenen Entfernungen: Digital Cylinder AX 5 cm bis 20 cm Schließzylinder 3061...
- Seite 7 Schließanlage 3 Abb. 1: Ein Transponder für mehrere unabhängige Schließanlagen 2.3 Übergeordnete Schließebene Transponder können auch über mehr als drei [G1] bzw. vier [G2] Schließanlagen berechtigt werden. Dazu müssen in diesen Schließanlagen übergeordnete Schließebenen eingerichtet werden. Pro Schließanlage können maximal drei übergeordnetete Schließebenen (grün, blau und rot) eingerichtet werden.
- Seite 8 2. Allgemein G2 EX-Transponder (Handbuch) 8 / 20 In der LSM werden pro Ebene 200 [G1] bzw. 1024 [G2] Transponder-IDs (TIDs) reserviert. Die Berechtigungen der unterschiedlichen Transponder in der übergeordneten Schließebene können unterschiedlich sein. Das nachstehende Bild zeigt ein Anwendungsbeispiel.
- Seite 9 3. Explosionsschutz-Transponder G2 EX-Transponder (Handbuch) 9 / 20 3 Explosionsschutz-Transponder 3.1 Allgemein Hierbei handelt es sich um einen Transponder mit den gleichen Funktionalitäten wie der Transponder 3064, siehe Handbuch auf der Website: https://www.simons-voss.com/de/dokumente.html Darüber hinaus ist dieser Transponder für die Explosionsschutz-Zone 1 freigegeben.
- Seite 10 3. Explosionsschutz-Transponder G2 EX-Transponder (Handbuch) 10 / 20 Explosionsgruppe Temperaturklasse Geräteschutzniveau Dies gilt für Bereiche, in denen eine explosionsgefährdete Atmosphäre durch Gase, Dämpfe oder Nebel auftreten kann. Die angeführten Angaben beziehen sich auf die Umgebungstemperatur im Einsatzbereich von -20 °C...
- Seite 11 4. Transponder mit integriertem RFID- Chip G2 EX-Transponder (Handbuch) 11 / 20 4 Transponder mit integriertem RFID-Chip Die Transponder können optional mit verschiedenen integrierten RFID- Chips ausgeliefert werden. Diese RFID-Chips müssen nicht notwendigerweise mit der LSM-Software programmiert sein. Der aktive Transponder und der passive RFID-Teil sind unabhängig voneinander.
- Seite 12 (Handbuch) 12 / 20 5 G2 Batteriewechsel-Transponder In der LSM-Software (ab Version 3.0) kann in G2-Schließanlagen ein Batteriewechsel-Transponder erstellt werden. Bei schwachem Batteriestand wechselt die Schließung in den Freezemodus und kann mit üblichen Transpondern nicht mehr bedient werden. Mit diesem Transponder kann der Freezemodus durch Betätigen am Zylinder...
- Seite 13 6. Zusatzfunktionen G2 EX-Transponder (Handbuch) 13 / 20 6 Zusatzfunktionen Die nachfolgend beschriebenen Funktionen können in der LSM-Software aktiviert werden. 6.1 Zeitzonensteuerung Für digitale ZK-Schließungen können Transponder programmiert werden, die nur zu bestimmten Zeiten eine Schließberechtigung besitzen (Zeitzonen). Diese Zeitzonen werden in der LSM-Software hinterlegt und die Transponder einer entsprechenden Zeitzonengruppe zugeordnet.
- Seite 14 7. Verlust des Transponders G2 EX-Transponder (Handbuch) 14 / 20 7 Verlust des Transponders 7.1 Notöffnung Mit dem SmartCD und PDA und Eingabe des Schließanlagen-Passworts kann eine Notöffnung durchgeführt werden. 7.2 Ersatztransponder [G1] Bei Verlust eines Transponders kann dieser im Schließplan gesperrt und ein Ersatztransponder angelegt werden.
- Seite 15 8. Batteriewarnung Transponder G2 EX-Transponder (Handbuch) 15 / 20 8 Batteriewarnung Transponder Bei einem niedrigen Ladezustand der Transponderbatterie, ertönen nach jeder Transponderbetätigung am Schließzylinder (nicht Transponder) nach dem Auskuppeln acht kurze, schnell aufeinanderfolgende Signaltöne.
- Seite 16 9. Technische Daten G2 EX-Transponder (Handbuch) 16 / 20 9 Technische Daten witterungsbeständiger Material Kunststoff (Polyamid) Gehäuse: schwarz Farben Gehäuse Druckknöpfe: verschie- dene Farben Durchmesser 42,0 mm Höhe 13,7 mm Temperaturbereich -20°C bis + 60°C Umgebungsbedingun- Schutzklasse IP66 Umweltklasse Bereiche, in denen ...
- Seite 17 9. Technische Daten G2 EX-Transponder (Handbuch) 17 / 20 Digital Cylinder AX 5 cm bis 20 cm Schließzylinder 3061 15 cm bis 40 cm SmartHandle AX 5 cm bis 30 cm SmartHandle 3062 5 cm bis 40 cm SmartLocker AX 5 cm bis 30 cm Reichweite Padlock AX 5 cm bis 20 cm Vorhangschloss 15 cm bis 40 cm...
- Seite 18 10. Konformitätserklärung G2 EX-Transponder (Handbuch) 18 / 20 10 Konformitätserklärung Hiermit erklärt die SimonsVoss Technologies GmbH , dass die Artikel (TRA2.G2.EX, TRA2.G2.EX.RFID.*) folgenden Richtlinien entsprechen: 2014/53/EU -Funkanlagen- 2014/34/EU -ATEX- ATEX-Kennzeichnung: 2004 II 2G Ex ib IIC T3 Gb 2011/65/EU -RoHS- ...
- Seite 19 Konformitätserklärungen und Zertifikate Konformitätserklärungen und Zertifikate finden Sie auf der Homepage: https://www.simons-voss.com/de/zertifikate.html Informationen zur Entsorgung Entsorgen Sie das Gerät (TRA2.G2.EX, TRA2.G2.EX.RFID.*) nicht mit dem Hausmüll, sondern gemäß der europäischen Richtlinie 2012/19/EU bei einer kommunalen Sammelstelle für Elektro-Sonderabfälle. Führen Sie die Verpackung einer umweltgerechten Wiederverwertung ...
- Seite 20 Das ist SimonsVoss SimonsVoss, der Pionier funkgesteuerter, kabelloser Schließtechnik, bietet Systemlösungen mit breiter Produktpalette für die Bereiche SOHO, kleine und große Unternehmen sowie öffentliche Einrichtungen. SimonsVoss-Schließsysteme verbinden intelligente Funktionalität, hohe Qualität und preisgekröntes Design Made in Germany. Als innovativer Systemanbieter legt SimonsVoss Wert auf skalierbare Systeme, hohe Sicherheit, zuverlässige Komponenten, leistungsstarke Software und einfache Bedienung.
