7 .3 Steuerboxen

Spannungsversorgung 48 V
Druckluftversorgung 5–7 bar, ölfrei
Druckluftverbrauch mit Hub bei 80er-Zange ca. 0,4 m³/h bei
5 bar Eingangsdruck, 1.500 Zyklen / h

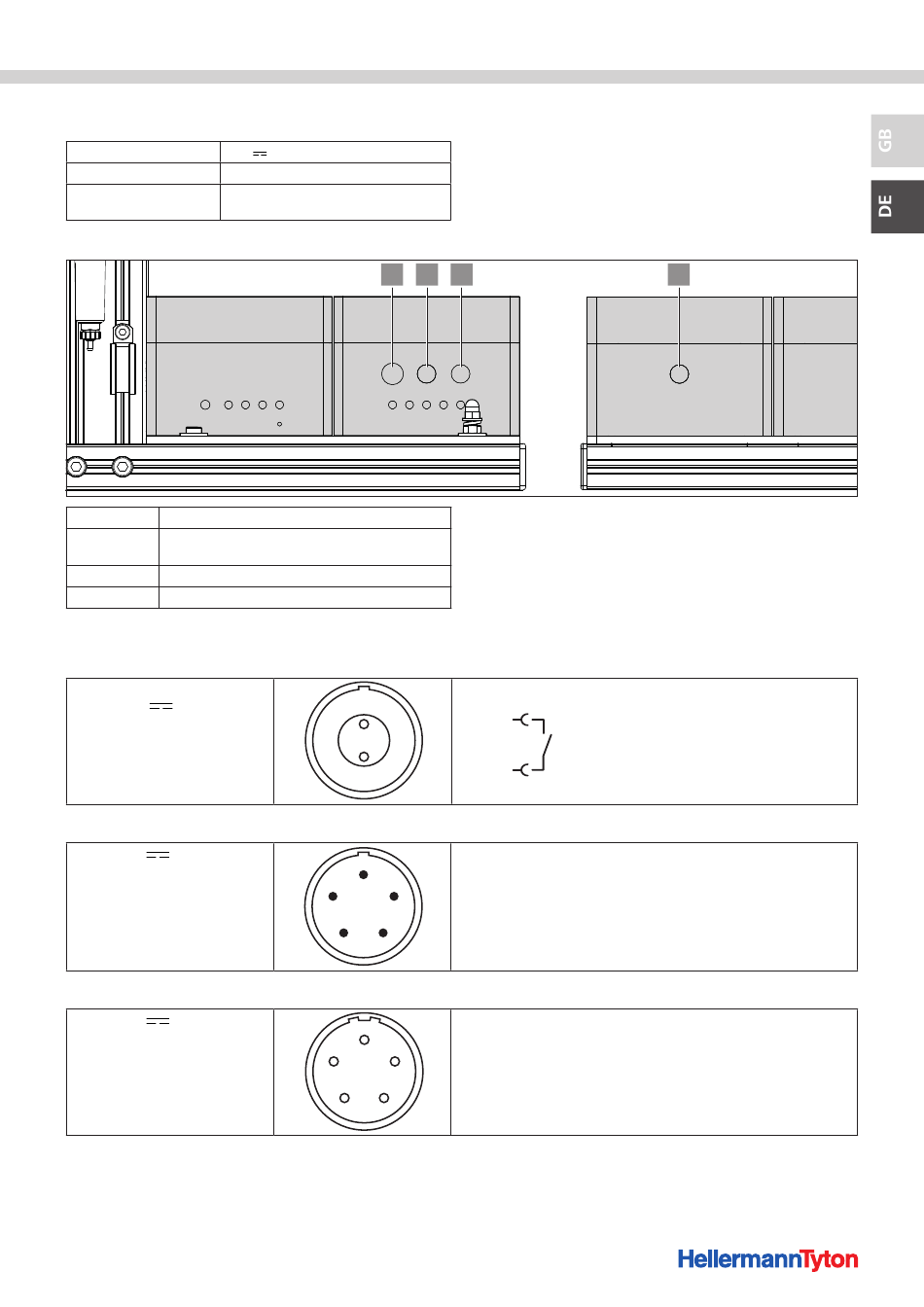

7 .3 .1 Schnittstellenübersicht Steuerboxen
X1 Anschluss Fußschalter
X2 Anschluss Netzgerät 3080 (Spannungsversorgung

Montagevorrichtung beweglich 3080)

X3 Blindstopfen
X4 Spannungsversorgung ATS3080

7 .3 .2 Steckerbelegung Steuerboxen

Einbaubuchse X1
PIN 1 = Startsignal
PIN 2 = + 24 V
Einbaustecker X2
PIN 3 = +48 V
PIN 4 = 0 V
Einbaubuchse X4
PIN 3 = +48 V
PIN 4 = 0 V
Montageanleitung Montagevorrichtung beweglich 3080 • 03-2017 • v02 • 102-01009
X1 X2 X3
PIN 1
1
2
PIN 2
Stromversorgung Montagevorrichtung beweglich 3080
1
5 2
4 3
Stromversorgung ATS3080
1
2 5
3 4
Technische Daten
X4
Start
