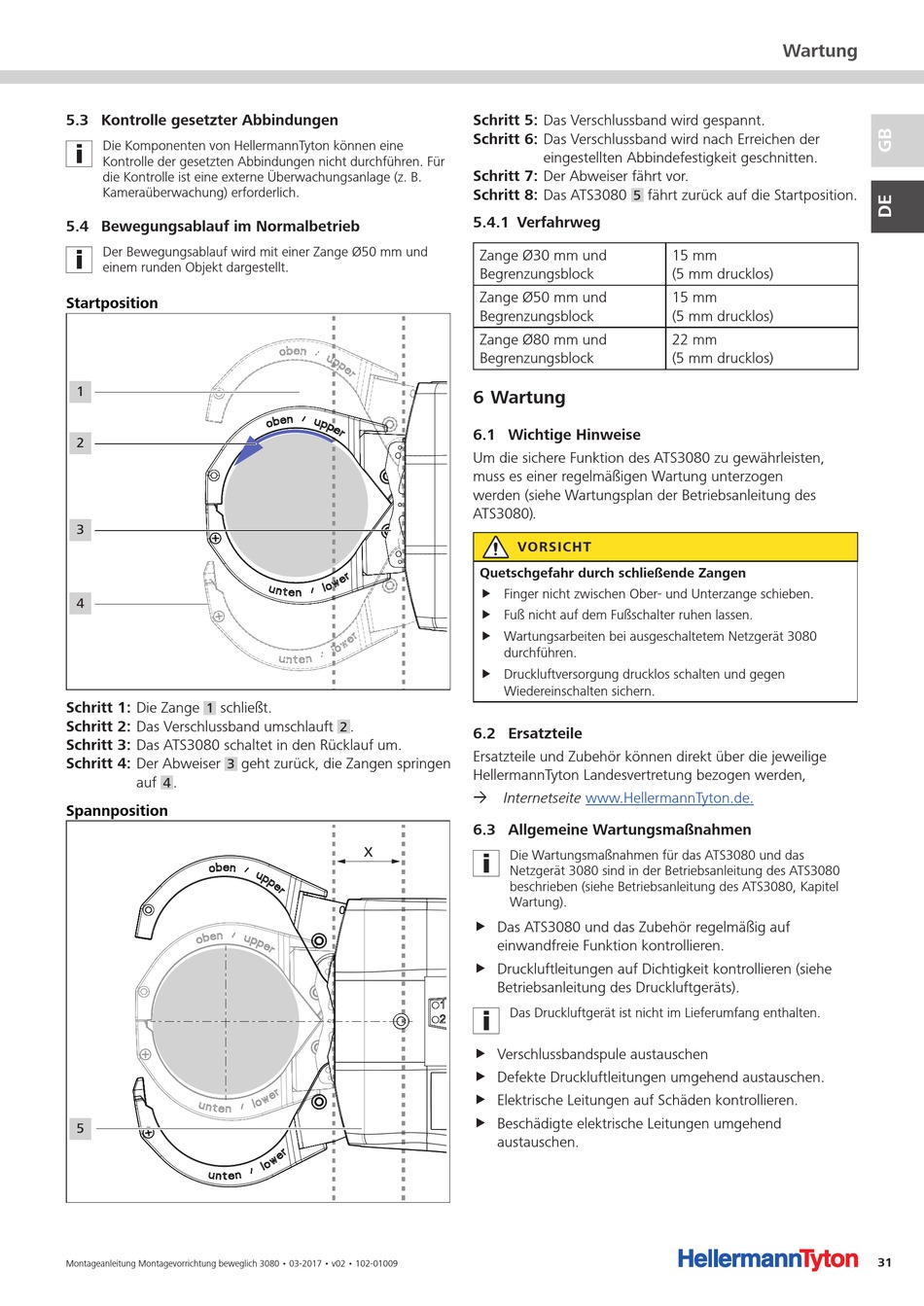

5 .3 Kontrolle gesetzter Abbindungen

Die Komponenten von HellermannTyton können eine
Kontrolle der gesetzten Abbindungen nicht durchführen. Für
die Kontrolle ist eine externe Überwachungsanlage (z. B.
Kameraüberwachung) erforderlich.

5 .4 Bewegungsablauf im Normalbetrieb

Der Bewegungsablauf wird mit einer Zange Ø50 mm und
einem runden Objekt dargestellt.
Startposition
1
2
3
4
Schritt 1: Die Zange schließt.
1
Schritt 2: Das Verschlussband umschlauft
Schritt 3: Das ATS3080 schaltet in den Rücklauf um.
Schritt 4: Der Abweiser
3
auf .
4
Spannposition
5
Montageanleitung Montagevorrichtung beweglich 3080 • 03-2017 • v02 • 102-01009
.
2
geht zurück, die Zangen springen
X
Schritt 5: Das Verschlussband wird gespannt.
Schritt 6: Das Verschlussband wird nach Erreichen der
eingestellten Abbindefestigkeit geschnitten.
Schritt 7: Der Abweiser fährt vor.
Schritt 8: Das ATS3080 fährt zurück auf die Startposition.
5

5 .4 .1 Verfahrweg

Zange Ø30 mm und
Begrenzungsblock
Zange Ø50 mm und
Begrenzungsblock
Zange Ø80 mm und
Begrenzungsblock

6 Wartung

6 .1 Wichtige Hinweise

Um die sichere Funktion des ATS3080 zu gewährleisten,
muss es einer regelmäßigen Wartung unterzogen
werden (siehe Wartungsplan der Betriebsanleitung des
ATS3080).
VORSICHT
Quetschgefahr durch schließende Zangen
f Finger nicht zwischen Ober- und Unterzange schieben.
f Fuß nicht auf dem Fußschalter ruhen lassen.
f Wartungsarbeiten bei ausgeschaltetem Netzgerät 3080
durchführen.
f Druckluftversorgung drucklos schalten und gegen
Wiedereinschalten sichern.

6 .2 Ersatzteile

Ersatzteile und Zubehör können direkt über die jeweilige
HellermannTyton Landesvertretung bezogen werden,
à Internetseite www.HellermannTyton.de.
6 .3 Allgemeine Wartungsmaßnahmen
Die Wartungsmaßnahmen für das ATS3080 und das
Netzgerät 3080 sind in der Betriebsanleitung des ATS3080
beschrieben (siehe Betriebsanleitung des ATS3080, Kapitel
Wartung).
f Das ATS3080 und das Zubehör regelmäßig auf
einwandfreie Funktion kontrollieren.
f Druckluftleitungen auf Dichtigkeit kontrollieren (siehe
Betriebsanleitung des Druckluftgeräts).
Das Druckluftgerät ist nicht im Lieferumfang enthalten.
f Verschlussbandspule austauschen
f Defekte Druckluftleitungen umgehend austauschen.
f Elektrische Leitungen auf Schäden kontrollieren.
f Beschädigte elektrische Leitungen umgehend
austauschen.
Wartung
15 mm
(5 mm drucklos)
15 mm
(5 mm drucklos)
22 mm
(5 mm drucklos)
