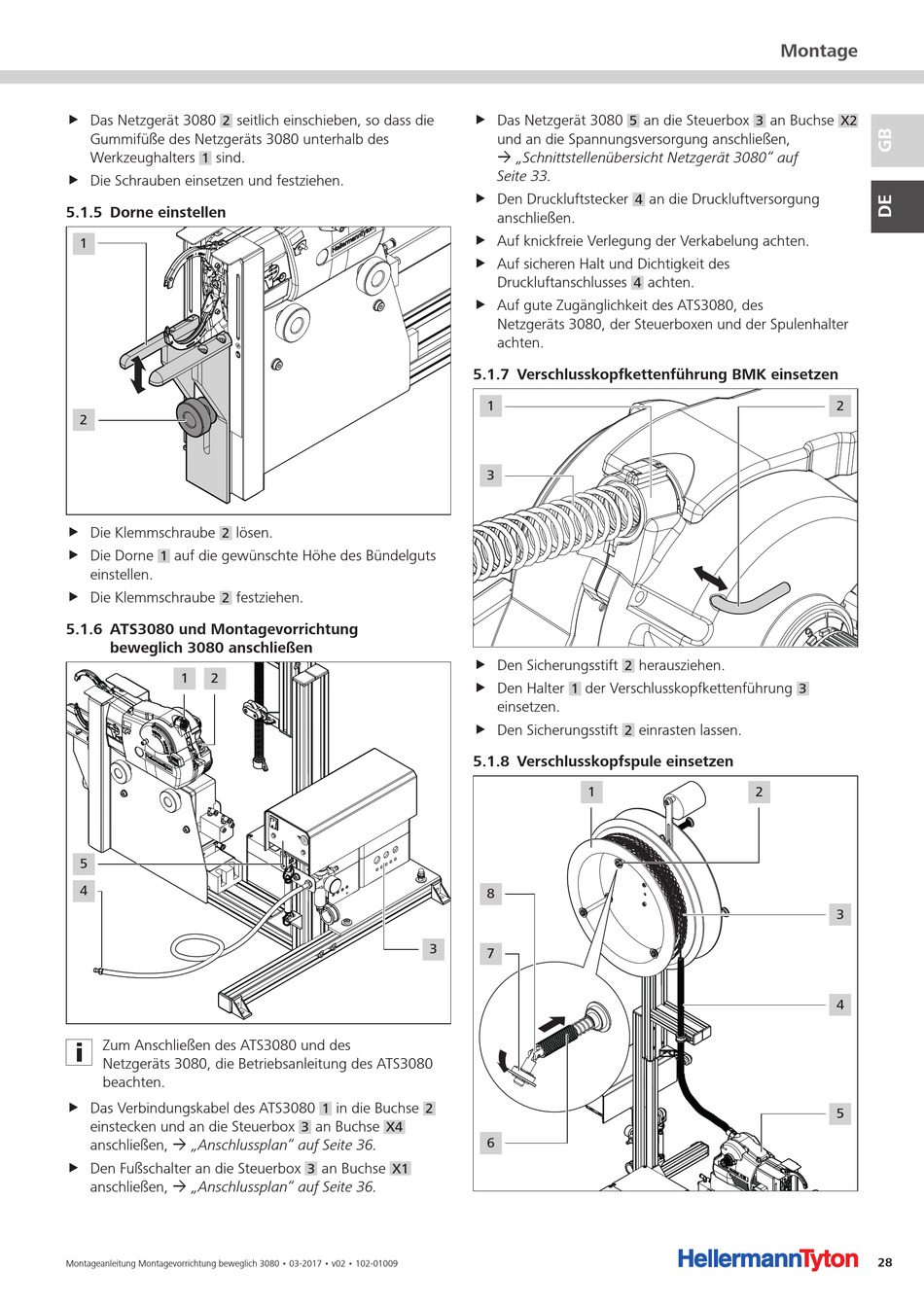

Dorne Einstellen; Ats3080 Und Montagevorrichtung Beweglich 3080 Anschließen; Verschlusskopfkettenführung Bmk; Einsetzen - HellermannTyton Autotool System 3080 Montageanleitung

f Das Netzgerät 3080 seitlich einschieben, so dass die
2
Gummifüße des Netzgeräts 3080 unterhalb des
Werkzeughalters sind.
1
f Die Schrauben einsetzen und festziehen.

5 .1 .5 Dorne einstellen

1
2
f Die Klemmschraube lösen.
2
f Die Dorne auf die gewünschte Höhe des Bündelguts
1
einstellen.
f Die Klemmschraube festziehen.
2
5 .1 .6 ATS3080 und Montagevorrichtung
beweglich 3080 anschließen
1 2
5
4
Zum Anschließen des ATS3080 und des
Netzgeräts 3080, die Betriebsanleitung des ATS3080
beachten.
f Das Verbindungskabel des ATS3080
einstecken und an die Steuerbox
anschließen, à „Anschlussplan" auf Seite 36.
f Den Fußschalter an die Steuerbox
anschließen, à „Anschlussplan" auf Seite 36.
Montageanleitung Montagevorrichtung beweglich 3080 • 03-2017 • v02 • 102-01009
Po we
r
Si gn
al
3
in die Buchse
1 2
an Buchse
3 X4
an Buchse
3 X1
f Das Netzgerät 3080 an die Steuerbox
5
und an die Spannungsversorgung anschließen,
à „Schnittstellenübersicht Netzgerät 3080" auf
Seite 33.
f Den Druckluftstecker
4
anschließen.
f Auf knickfreie Verlegung der Verkabelung achten.
f Auf sicheren Halt und Dichtigkeit des
Druckluftanschlusses
4
f Auf gute Zugänglichkeit des ATS3080, des
Netzgeräts 3080, der Steuerboxen und der Spulenhalter
achten.
5 .1 .7 Verschlusskopfkettenführung BMK einsetzen
1
3
f Den Sicherungsstift
herausziehen.
2
f Den Halter der Verschlusskopfkettenführung
1

einsetzen.

f Den Sicherungsstift einrasten lassen.
2

5 .1 .8 Verschlusskopfspule einsetzen

1
8
7
6
Montage
an Buchse
3
an die Druckluftversorgung
achten.
3
2
X2
2
3
4
5
