Zu den Schnittstellen auf beiden Seiten des Gehäuses,
à „Schnittstellenübersicht Netzgerät 3080" auf
Seite 33.

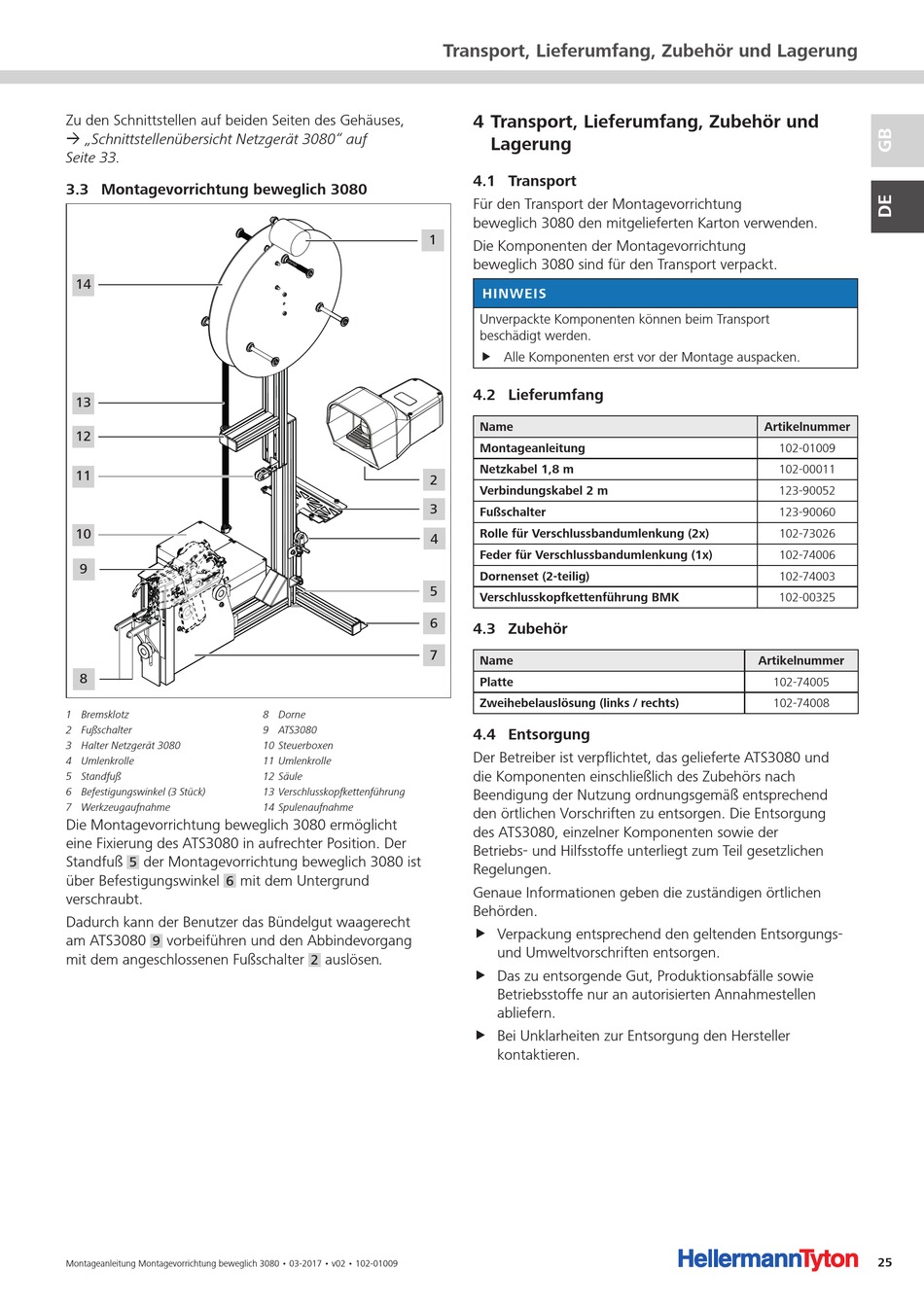

3 .3 Montagevorrichtung beweglich 3080

14
13
12
11
10
9
8
1 Bremsklotz
2 Fußschalter
3 Halter Netzgerät 3080
4 Umlenkrolle
5 Standfuß
6 Befestigungswinkel (3 Stück)
7 Werkzeugaufnahme
Die Montagevorrichtung beweglich 3080 ermöglicht
eine Fixierung des ATS3080 in aufrechter Position. Der
Standfuß der Montagevorrichtung beweglich 3080 ist
5
über Befestigungswinkel mit dem Untergrund
6
verschraubt.
Dadurch kann der Benutzer das Bündelgut waagerecht
am ATS3080 vorbeiführen und den Abbindevorgang
9
mit dem angeschlossenen Fußschalter
Montageanleitung Montagevorrichtung beweglich 3080 • 03-2017 • v02 • 102-01009
1
2
3
4
5
6
7
8 Dorne
9 ATS3080
10 Steuerboxen
11 Umlenkrolle
12 Säule
13 Verschlusskopfkettenführung
14 Spulenaufnahme
auslösen.
2
Transport, Lieferumfang, Zubehör und Lagerung
4 Transport, Lieferumfang, Zubehör und

Lagerung

4 .1 Transport

Für den Transport der Montagevorrichtung
beweglich 3080 den mitgelieferten Karton verwenden.
Die Komponenten der Montagevorrichtung
beweglich 3080 sind für den Transport verpackt.
HINWEIS
Unverpackte Komponenten können beim Transport
beschädigt werden.
f Alle Komponenten erst vor der Montage auspacken.

4 .2 Lieferumfang

Name
Montageanleitung
Netzkabel 1,8 m
Verbindungskabel 2 m
Fußschalter
Rolle für Verschlussbandumlenkung (2x)
Feder für Verschlussbandumlenkung (1x)
Dornenset (2-teilig)
Verschlusskopfkettenführung BMK
4 .3 Zubehör
Name
Platte
Zweihebelauslösung (links / rechts)

4 .4 Entsorgung

Der Betreiber ist verpflichtet, das gelieferte ATS3080 und
die Komponenten einschließlich des Zubehörs nach
Beendigung der Nutzung ordnungsgemäß entsprechend
den örtlichen Vorschriften zu entsorgen. Die Entsorgung
des ATS3080, einzelner Komponenten sowie der
Betriebs- und Hilfsstoffe unterliegt zum Teil gesetzlichen
Regelungen.
Genaue Informationen geben die zuständigen örtlichen
Behörden.
f Verpackung entsprechend den geltenden Entsorgungs-
und Umweltvorschriften entsorgen.
f Das zu entsorgende Gut, Produktionsabfälle sowie
Betriebsstoffe nur an autorisierten Annahmestellen
abliefern.
f Bei Unklarheiten zur Entsorgung den Hersteller
kontaktieren.
Artikelnummer
102-01009
102-00011
123-90052
123-90060
102-73026
102-74006
102-74003
102-00325
Artikelnummer
102-74005
102-74008
