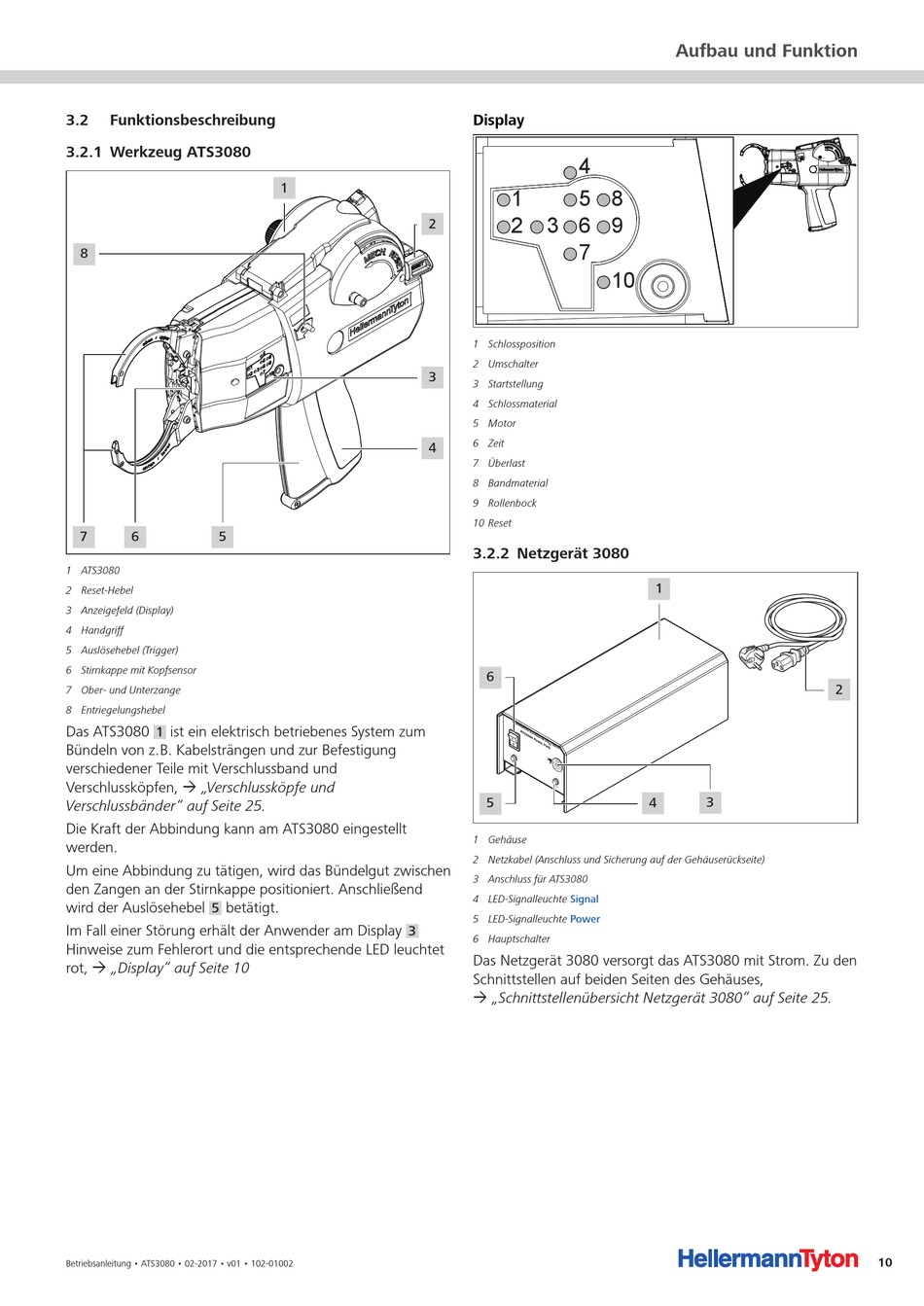

Funktionsbeschreibung; Werkzeug Ats3080; Netzgerät 3080 - HellermannTyton Autotool System 3080 Betriebsanleitung

3 2

Funktionsbeschreibung

3 2 1 Werkzeug ATS3080

8
7 6 5
1 ATS3080
2 Reset-Hebel
3 Anzeigefeld (Display)
4 Handgriff
5 Auslösehebel (Trigger)
6 Stirnkappe mit Kopfsensor
7 Ober- und Unterzange
8 Entriegelungshebel
Das ATS3080 ist ein elektrisch betriebenes System zum
1
Bündeln von z. B. Kabelsträngen und zur Befestigung
verschiedener Teile mit Verschlussband und
Verschlussköpfen, à „Verschlussköpfe und
Verschlussbänder" auf Seite 25.
Die Kraft der Abbindung kann am ATS3080 eingestellt
werden.
Um eine Abbindung zu tätigen, wird das Bündelgut zwischen
den Zangen an der Stirnkappe positioniert. Anschließend
wird der Auslösehebel betätigt.
5
Im Fall einer Störung erhält der Anwender am Display
Hinweise zum Fehlerort und die entsprechende LED leuchtet
rot, à „Display" auf Seite 10
Betriebsanleitung • ATS3080 • 02-2017 • v01 • 102-01002
1
2
3
4
3
Display
4
1 5 8
2 3 6 9
7
10
1 Schlossposition
2 Umschalter
3 Startstellung
4 Schlossmaterial
5 Motor
6 Zeit
7 Überlast
8 Bandmaterial
9 Rollenbock
10 Reset
3 2 2 Netzgerät 3080
6
A T
S 3
0 8
0 P
o w
e r
0
P a
c k
P ow
er
S ig
na
l
5
1 Gehäuse
2 Netzkabel (Anschluss und Sicherung auf der Gehäuserückseite)
3 Anschluss für ATS3080
4 LED-Signalleuchte Signal
5 LED-Signalleuchte Power
6 Hauptschalter
Das Netzgerät 3080 versorgt das ATS3080 mit Strom. Zu den
Schnittstellen auf beiden Seiten des Gehäuses,
à „Schnittstellenübersicht Netzgerät 3080" auf Seite 25.
Aufbau und Funktion
1
4 3
2
10
