f Die Verschlusskopfkette
das ATS3080 einführen.
5
; Die LED auf dem Display erlischt.
; Die Verschlusskopfkette
f Den Deckel des ATS3080
9

7 Technische Daten

Falls nicht anders gekennzeichnet, werden alle Maße
aufgerundet in Millimetern angegeben.
Für die Planung bei der Integration in automatische Anlagen
bietet HellermannTyton spezielle CAD-Modelle an.

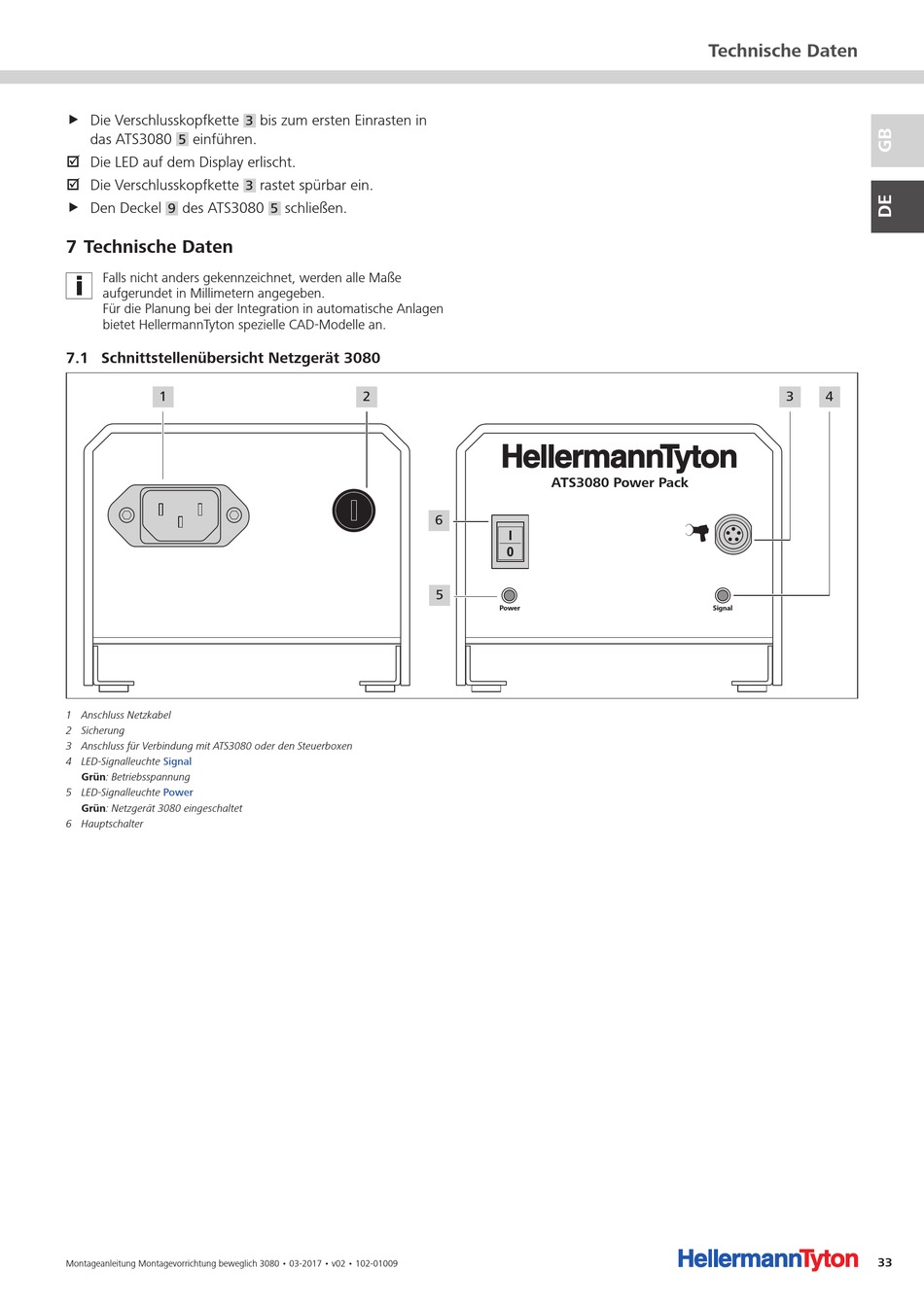

7 .1 Schnittstellenübersicht Netzgerät 3080
1
1 Anschluss Netzkabel
2 Sicherung
3 Anschluss für Verbindung mit ATS3080 oder den Steuerboxen
4 LED-Signalleuchte Signal
Grün: Betriebsspannung
5 LED-Signalleuchte Power
Grün: Netzgerät 3080 eingeschaltet
6 Hauptschalter
Montageanleitung Montagevorrichtung beweglich 3080 • 03-2017 • v02 • 102-01009
bis zum ersten Einrasten in
3
rastet spürbar ein.
3
schließen.
5
2
ATS3080 Power Pack
6
5
Power
Technische Daten
3 4
Signal
