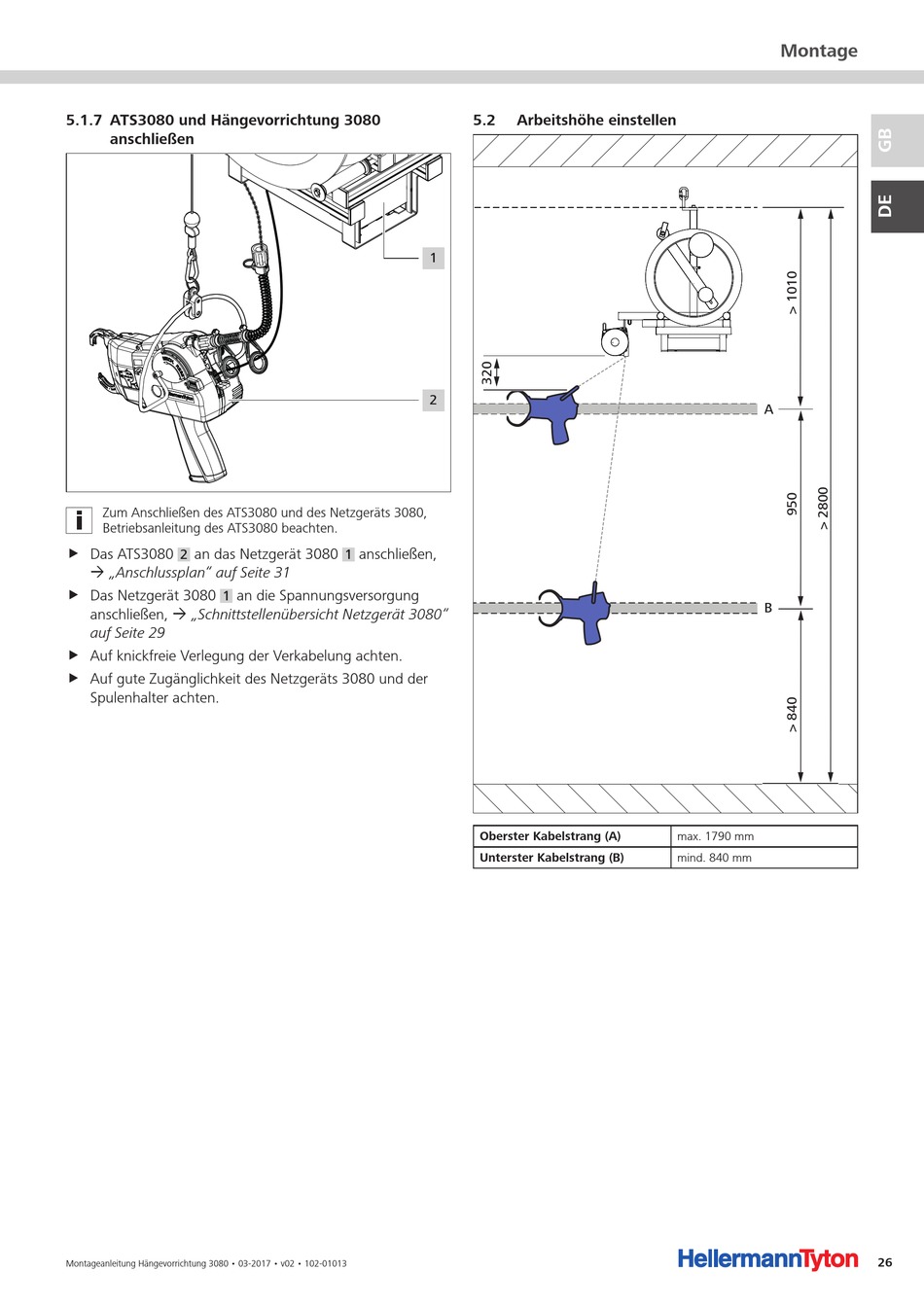

5 .1 .7 ATS3080 und Hängevorrichtung 3080
anschließen
Zum Anschließen des ATS3080 und des Netzgeräts 3080,
Betriebsanleitung des ATS3080 beachten.
f Das ATS3080 an das Netzgerät 3080
2
à „Anschlussplan" auf Seite 31
f Das Netzgerät 3080 an die Spannungsversorgung
1
anschließen, à „Schnittstellenübersicht Netzgerät 3080"
auf Seite 29
f Auf knickfreie Verlegung der Verkabelung achten.
f Auf gute Zugänglichkeit des Netzgeräts 3080 und der
Spulenhalter achten.
Montageanleitung Hängevorrichtung 3080 • 03-2017 • v02 • 102-01013
5 .2 Arbeitshöhe einstellen
1
2
anschließen,
1
Oberster Kabelstrang (A)
Unterster Kabelstrang (B)
Montage
A
B
max. 1790 mm
mind. 840 mm
