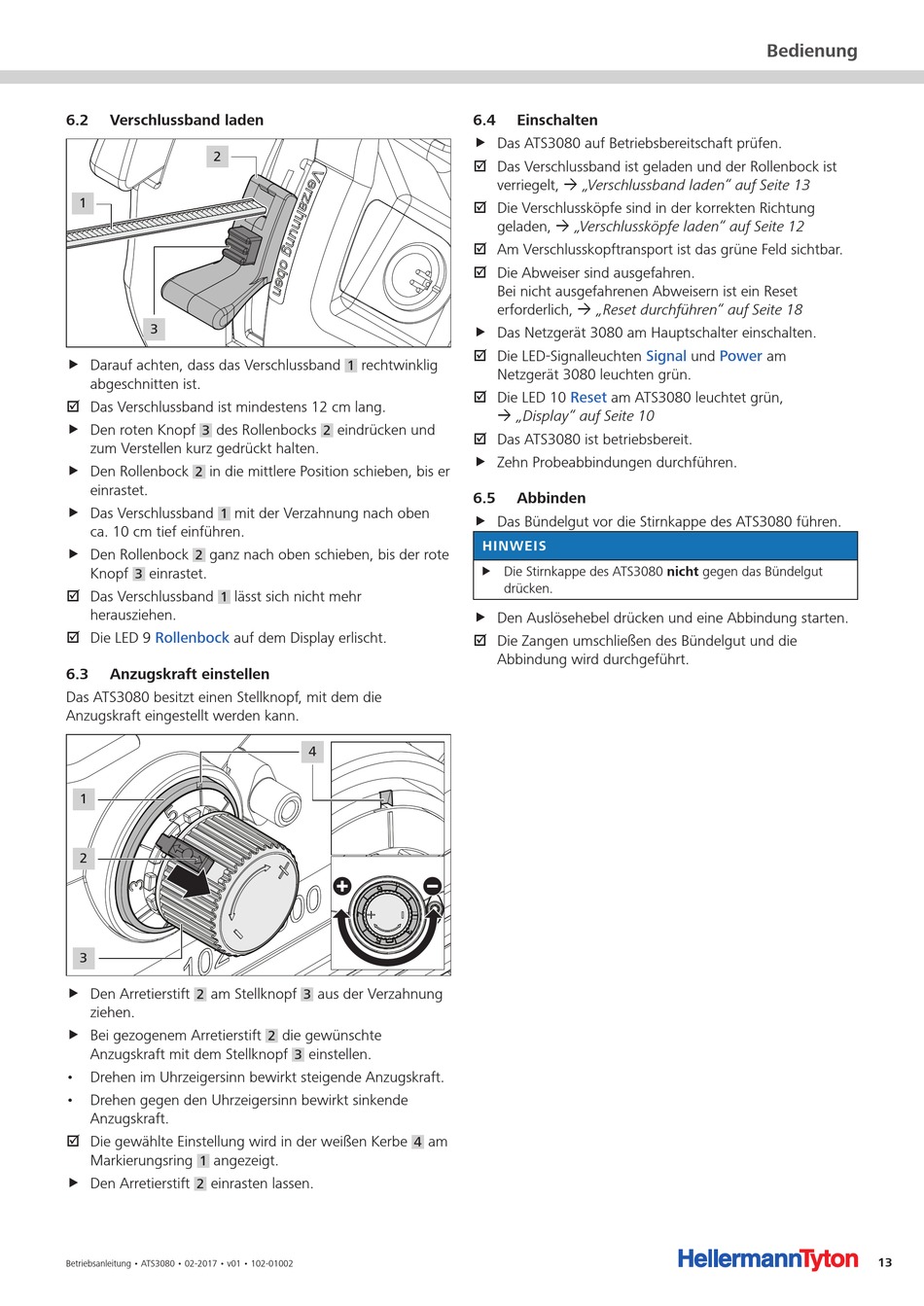

Verschlussband Laden; Anzugskraft Einstellen; Einschalten; Abbinden - HellermannTyton Autotool System 3080 Betriebsanleitung

6 2

Verschlussband laden

2
1
3
f Darauf achten, dass das Verschlussband
abgeschnitten ist.
; Das Verschlussband ist mindestens 12 cm lang.
f Den roten Knopf
des Rollenbocks
3
zum Verstellen kurz gedrückt halten.
f Den Rollenbock in die mittlere Position schieben, bis er
2
einrastet.
f Das Verschlussband mit der Verzahnung nach oben
1
ca. 10 cm tief einführen.
f Den Rollenbock ganz nach oben schieben, bis der rote
2
Knopf einrastet.
3
; Das Verschlussband lässt sich nicht mehr
1
herausziehen.
; Die LED 9 Rollenbock auf dem Display erlischt.
6 3

Anzugskraft einstellen

Das ATS3080 besitzt einen Stellknopf, mit dem die
Anzugskraft eingestellt werden kann.
1
2
3
f Den Arretierstift
am Stellknopf
2
ziehen.
f Bei gezogenem Arretierstift
Anzugskraft mit dem Stellknopf
• Drehen im Uhrzeigersinn bewirkt steigende Anzugskraft.
• Drehen gegen den Uhrzeigersinn bewirkt sinkende
Anzugskraft.
; Die gewählte Einstellung wird in der weißen Kerbe
Markierungsring angezeigt.
1
f Den Arretierstift
einrasten lassen.
2
Betriebsanleitung • ATS3080 • 02-2017 • v01 • 102-01002
rechtwinklig
1
eindrücken und
2
4
aus der Verzahnung
3
die gewünschte
2
einstellen.
3
am
4
6 4

Einschalten

f Das ATS3080 auf Betriebsbereitschaft prüfen.
; Das Verschlussband ist geladen und der Rollenbock ist
verriegelt, à „Verschlussband laden" auf Seite 13
; Die Verschlussköpfe sind in der korrekten Richtung
geladen, à „Verschlussköpfe laden" auf Seite 12
; Am Verschlusskopftransport ist das grüne Feld sichtbar.
; Die Abweiser sind ausgefahren.
Bei nicht ausgefahrenen Abweisern ist ein Reset
erforderlich, à „Reset durchführen" auf Seite 18
f Das Netzgerät 3080 am Hauptschalter einschalten.
; Die LED-Signalleuchten Signal
Netzgerät 3080 leuchten grün.
; Die LED 10 Reset am ATS3080 leuchtet grün,
à „Display" auf Seite 10
; Das ATS3080 ist betriebsbereit.
f Zehn Probeabbindungen durchführen.
6 5

Abbinden

f Das Bündelgut vor die Stirnkappe des ATS3080 führen.
HINWEIS
f Die Stirnkappe des ATS3080 nicht gegen das Bündelgut
drücken.
f Den Auslösehebel drücken und eine Abbindung starten.
; Die Zangen umschließen des Bündelgut und die
Abbindung wird durchgeführt.
Bedienung
und Power am
13
