Q5X Laser-Messsensor mit IO-Link

2.5 Anschluss an RSD1

Das folgende Diagramm veranschaulicht den Anschluss des Q5X an das optionale Zubehörgerät RSD1.
Q5X

Beidseitig vorkonfektionierter Sensor Pin 2 bis Pin 5

MQDC-4501SS
MQDC-4506SS
Verwenden Sie diese Anschlussleitungen, um das RSD1 an den Q5X-Sensor anzuschließen.
M12/Euro-Anschlussleitung mit 4-poliger Buchse und 5-poligem Stecker, verschraubbar − beidseitig vorkonfektioniert
Typenbezeichnung
MQDC-4501SS 0.30 m (0.98 ft)
MQDC-4506SS 1.83 m (6.00 ft)
M12 X 1.0
ø 14.5
43.5 ± 0.5
Verwenden Sie diese Anschlussleitungen, um das RSD1 an eine beliebige SPS oder einen IO-Block anzuschließen.
5-polige verschraubbare M12-Anschlussleitungen mit Außengewinde und 5-poliger Schnellanschlussbuchse, geschirmt – beidseitig vor-
konfektioniert
Typenbezeichnung
MQDEC3-503SS
MQDEC3-506SS
MQDEC3-515SS
MQDEC3-530SS
8

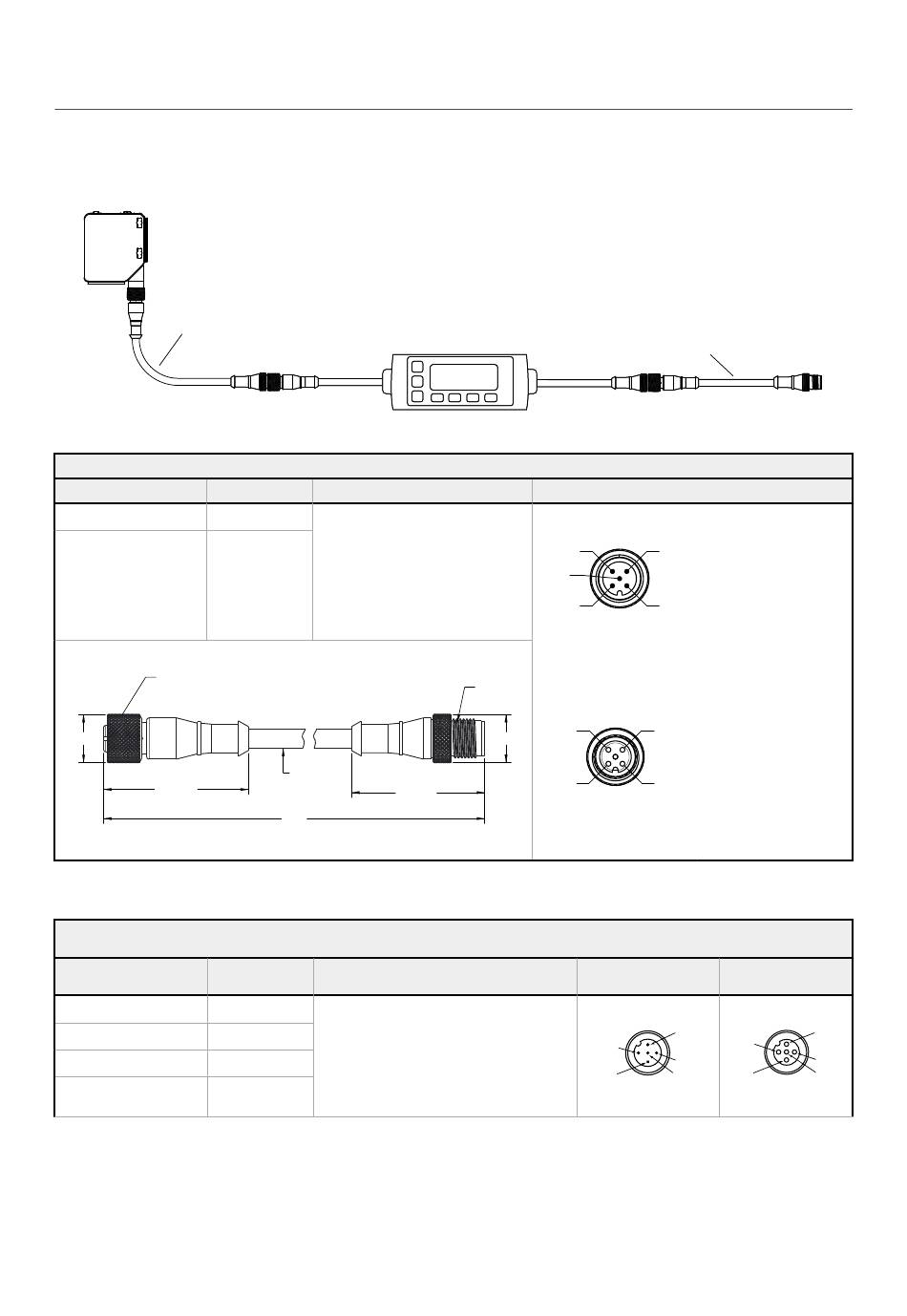

Abbildung 16. Q5X an RSD1
Länge "L1" Ausführung
Gerade Buchse/gerader Stecker
ø 5.9
"L1"
Länge "L1"
0,91 m
1,83 m (6 ft)
Gerade Buchse/Gerader Stecker
4,58 m
9,2 m
www.bannerengineering.com

Beidseitig vorkonfektioniert, geschirmt

RSD1
5
M12 X 1.0
3
ø 14.5
2
40 ± 0.5
Ausführung
MQDEC3-503SS
MQDEC3-506SS
MQDEC3-515SS
MQDEC3-530SS
Offene Anschlüsse, geschirmt
MQDEC2-506
MQDEC2-515
MQDEC2-530
Steckerbelegung
Stecker
1 = Braun
3
4 2 = Nicht belegt
3 = Blau
4 = Schwarz
1 2
5 = Weiß
Buchse
1 = Braun
4
2 = Weiß
3 = Blau
4 = Schwarz
1
Anschlussbelegung Anschlussbelegung
(Stecker)
1
2
4
5
3
(Buchsen)
2
1
3
4
5
