Einleitung

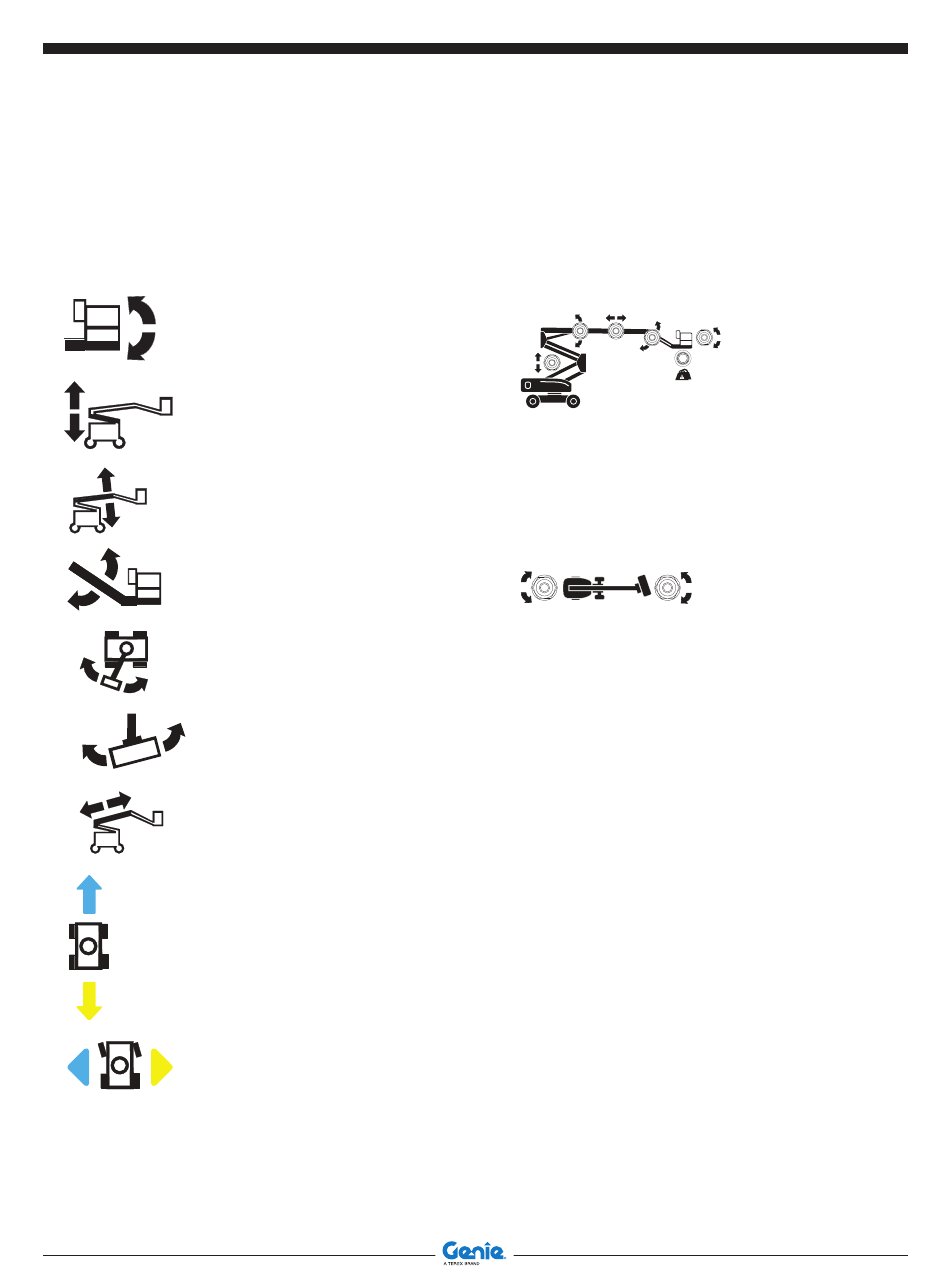

Symbole der Schaltpult auf der
Arbeitsbühne und die dazugehörigen
Maschinenbewegungen:
2
Nivellierung der
Arbeitsbühne
Heben/Senken
Sekundärausleger
Heben/Senken
Primärausleger
Heben/Senken
Gelenkarm
Turmdrehung
Drehung
Arbeitsbühne
Ausfahren/Einfahren
Primärausleger
Vorwärtsfahrt/
Rückwärtsfahrt
Lenken nach rechts/
links
Z -45 FE • Z
®
Erste Ausgabe • Erster Druck
Symbole der Befehlseinrichtungen
am Boden und die dazugehörigen
Maschinenbewegungen:
Funktionen und Bewegungen in Sequenz:
• Fahren und Lenken.
Gesperrte Funktionen:
• Fahren mit angehobener Arbeitsbühne.
• Fahren mit angehobener Arbeitsbühne in
abschüssiger Lage.
• Fahrfreigabe, wenn der Ausleger über die nicht
lenkbaren Räder hinaus gedreht ist.
• Alle Schaltpult auf der Arbeitsbühne und am
Boden.
Nutzungseinschränkungen:
• Die Maschine, die in diesem Handbuch
beschrieben wird, darf nur dazu verwendet
werden, Personen, Werkzeug und Material in
eine hochgelegene Arbeitsposition zu heben.
• Heben Sie die Arbeitsbühne nicht an, wenn
die Maschine nicht auf einem festen, ebenen
Boden steht.
