Видалення повітря з обладнання/спуск теплоносія
Видалення повітря з обладнання/спуск теплоносія

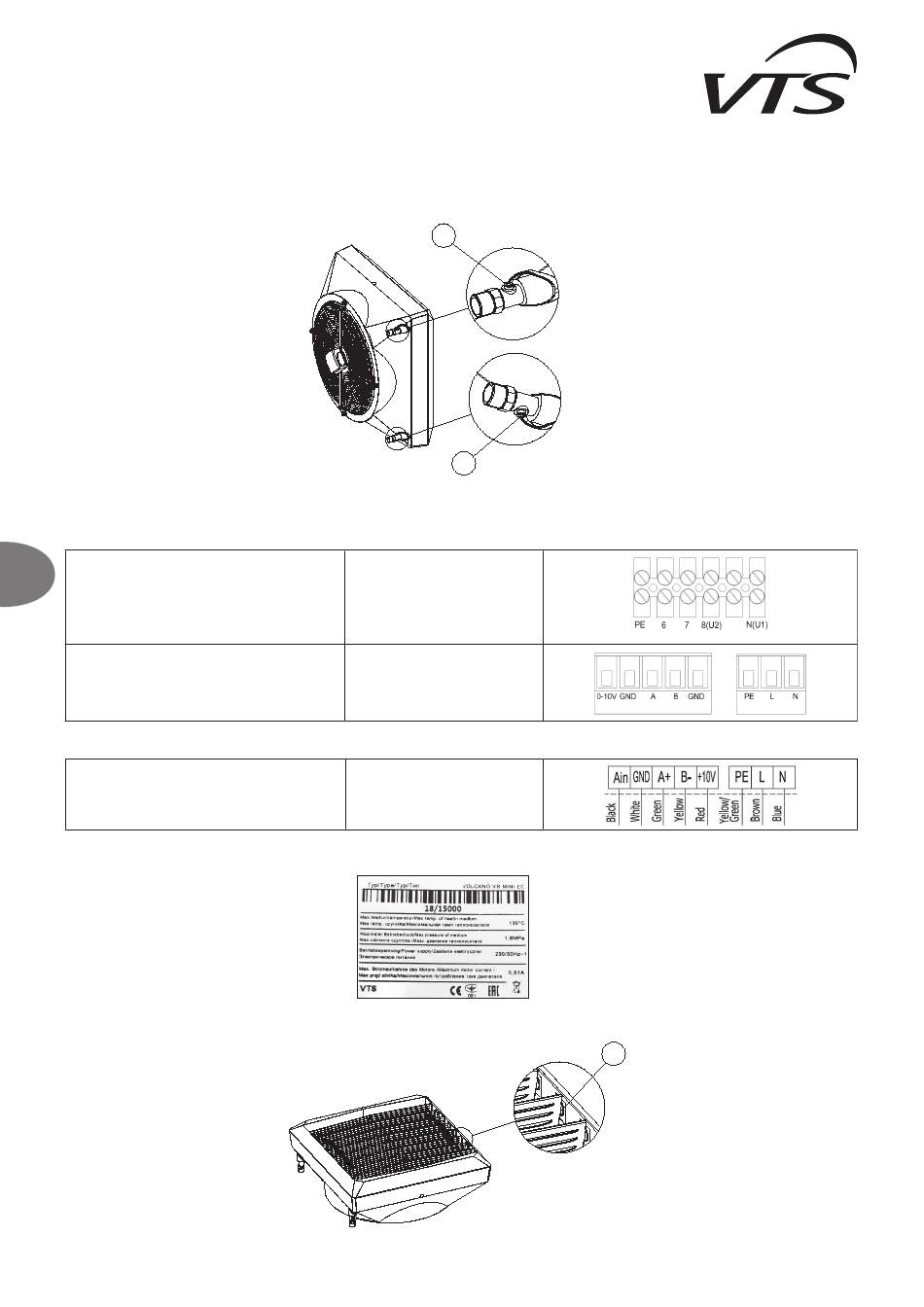

Видалення повітря з обладнання можливе шляхом відкручування гвинту крану 1. Доступ до цього гвинта можна отримати шляхом демонтажу заглушки 3. (Volcano V20 mini,
Видалення повітря з обладнання можливе шляхом відкручування гвинту крану 1. Доступ до цього гвинта можна отримати шляхом демонтажу заглушки 3. (Volcano V20 mini,
VR1, VR2). Спуск теплоносія відбувається через спускний кран 2, доступ до крану маємо після демонтажу заглушки (Volcano VR3, VR1, VR2). 3. У випадку запуску обладнання
VR1, VR2). Спуск теплоносія відбувається через спускний кран 2, доступ до крану маємо після демонтажу заглушки (Volcano VR3, VR1, VR2). 3. У випадку запуску обладнання
після спуску теплоносія, слід пам'ятати про видалення повітря з теплообмінника опалювального пристрою. Слід звернути особливу увагу на збереження обладнання перед
після спуску теплоносія, слід пам'ятати про видалення повітря з теплообмінника опалювального пристрою. Слід звернути особливу увагу на збереження обладнання перед
випадковим потраплянням води до корпуса під час спуску теплоносія.
випадковим потраплянням води до корпуса під час спуску теплоносія.
Підключення електроживлення
Підключення електроживлення
УВАГА Підключення повинне виконуватися з використанням роз'єднувача на всіх полюсах електричного живлення. Рекомендований захист: роз'єднувач по перенавантаженню
УВАГА Підключення повинне виконуватися з використанням роз'єднувача на всіх полюсах електричного живлення. Рекомендований захист: роз'єднувач по перенавантаженню
для VOLCANO VR mini - 1 А, VOLCANO VR1, VR2 - 2 A, VOLCANO VR3, VR-D - 4A та диференціальний захист по струму. VOLCANO VR mini, VR1, VR2, VR3, VR-D (вентилятор)
для VOLCANO VR mini - 1 А, VOLCANO VR1, VR2 - 2 A, VOLCANO VR3, VR-D - 4A та диференціальний захист по струму. VOLCANO VR mini, VR1, VR2, VR3, VR-D (вентилятор)
обладнані клемником для підключення дротів 7 х 2,5 мм2. УВАГА підключати дроти до клемнику рекомендується з використанням кабельних наконечників.
обладнані клемником для підключення дротів 7 х 2,5 мм2. УВАГА підключати дроти до клемнику рекомендується з використанням кабельних наконечників.
UA
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
VOLCANO VR Mini, VR1, VR2, VR3, VR-D
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
NOTICE from serial number 18/15000 (VR MINI EC, VR-D MINI EC), 19/30000 (VR1,VR2,VR3,VR-D EC) units are equipped with EC motor with protection rating IP=54 and additional terminal
that exposes +10V DC signal.
Регулювання направляючих жалюзі
VOLCANO VR MINI, VR1, VR2, VR3,
Направляючі жалюзі Volcano MІNІ встановлені на поворотній осі 1, що забезпечує плавну зміну напрямку потоку повітря 4. Для того щоб змінити їх положення, направляючі жалюзі
потрібно обернути двома руками (захоплюючи краю корпусу) щоб поворот жалюзі відбувався одразу на обох тримаючих стрижнях. VR-D MINI, VR-D EC (NEW)
Example of the nameplate, unit's equipped with new EC motor:
Регулювання направляючих жалюзі
Направляючі жалюзі Volcano MІNІ встановлені на поворотній осі 1, що забезпечує плавну зміну напрямку потоку повітря 4. Для того щоб змінити їх положення, направляючі жалюзі
потрібно обернути двома руками (захоплюючи краю корпусу) щоб поворот жалюзі відбувався одразу на обох тримаючих стрижнях.
AC
AC
EC
EC
0-10В пост.струму: LiYCY 2x0,75 (екранований)
VOLCANO VR Mini, VR1, VR2, VR3, VR-D Mini, VR-D
1
1
2
2
5 x 1,5 mm2
5 x 1,5 мм
2
Джерело живлення: 3 x 1,5мм
2
Джерело живлення: 3 x 1,5мм
2
Управління:
Управління:
0-10В пост.струму: LiYCY 2x0,75
(екранований)
Джерело живлення: 3 x 1,5мм
2
Управління:
0-10В пост.струму: LiYCY 2x0,75
(екранований)
