2.3 PRIETAISO KONSTRUKCIJA (VOLCANO)
5
1.
ŠILUMOKAITIS: maksimalūs šilumokaičio šildymo šilumnešio parametrai yra: 130 °C, 1,6 MPa. Aliuminio ir vario konstrukcija, naudojant varinius vamzdžius, spiralės vamzdį ir aliuminio
plokšteles. Jungimo lankai (¾" išorinis sriegis) yra galinėje įrenginio plokštėje. Mūsų įrenginių serijoje yra vienos eilės šilumokaitis, naudojamas 5-30 kW galios įrenginiuose „VOLCANO VR1",
dviejų eilių šilumokaitis, naudojamas 3-20 kW galios įrenginiuoe „VOLCANO VR mini", ir trijų eilių šilumokaitis, naudojamas 8-50 kW galios įrenginiuose „VOLCANO VR2" ir 13-75 kW galios
įrenginiuose „VOLCANO VR3".
2.
AŠINIS ELEKTRINIS SRAUTO VENTILIATORIUS: maksimali darbo temperatūra yra 60 °C, vardinė maitinimo šaltinio įtampa yra 230 V / 50 Hz. AC variklio apsaugos klasė yra IP54,
LT
sandarumo klasė „F", EC variklių apsaugos klasė yra IP44. Orą paduoda ašinis srauto ventiliatorius, apsaugotas apsauginėmis grotelėmis. Atitinkamas ašmenų profilis ir tinkami guoliai užtikrina
tylų ir patikimą įrenginio veikimą. Didelė variklio galia leidžia pasiekti didelį našumą mažomis energijos sąnaudomis ir išlaikyti visapusišką paduodamo oro reguliavimą. Tinkamo profilio korpusas
sumažina skleidžiamo triukšmo lygį, todėl įrenginys ypač patrauklus naudotojui, tinkamas montuoti pastuose, kuriuose keliami didesni akustikos lygio reikalavimai.
3.
KORPUSAS: susideda iš korpuso ir priekinės plokštės, pagamintos iš aukštos kokybės plastiko, užtikrinant suderinamumą su prietaisais, maitinamais šilumos terpės, temperatūros parametrui
esant iki 130°C. Spalvotos šoninės plokštės leidžia derinti prietaiso spalvą prie interjero apdailos. Prietaisas Volcano VR-D naudoja cirkuliuojantį orą, pagerindamas jo paskirstymą ir atlikdamas
oro sluoksnių išskaidymo funkciją.
4.
ORO KREIPTUVAI: papildomos įrangos elementas. Jis ergonomiškas, lengvos konstrukcijos, jame prietaisas gali suktis horizontalioje plokštumoje nuo -60°÷0÷60° kampu, kad būtų galima
nukreipti karšto oro srautą pageidaujama kryptimi.
5.
MONTAVIMO KRONŠTEINAS: papildomos įrangos elementas, lengvai leidžia pasukti prietaisą horizontaliai -60 0 60, nukreipiant šilto oro srautą reikiama kryptimi

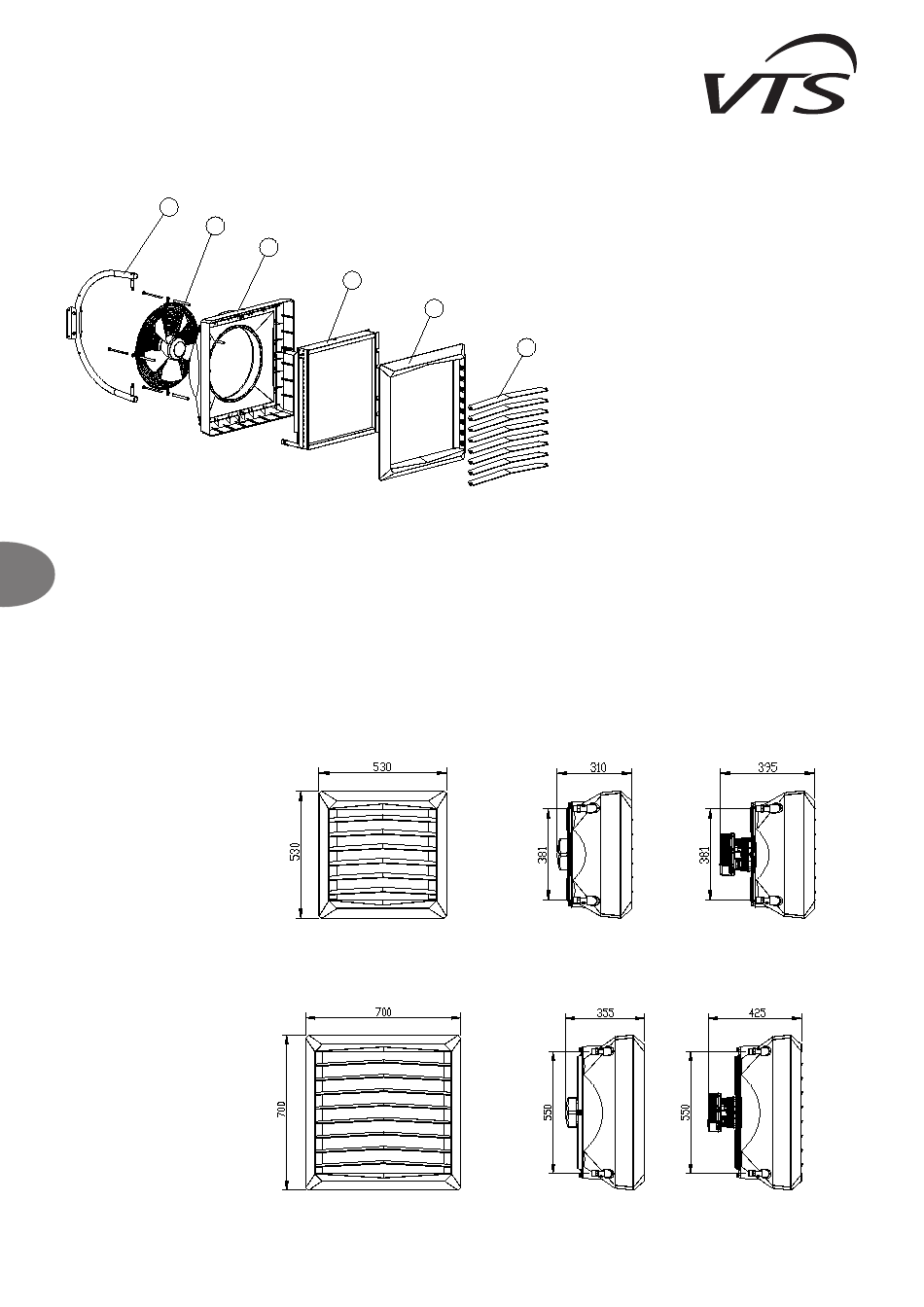

2.4 BENDRIEJI MATMENYS (VOLCANO VR mini, VR1, VR2, VR3, VR-D)
VOLCANO VR Mini
VOLCANO VR1, VR2, VR3, VR-D
2
3
1
1. ŠILUMOKAITIS;
2. AŠINIS ELEKTRINIS VENTILIATORIUS;
3. DANGTIS;
4. MONTAVIMO KRONŠTEINAS;
5. VALDYMO PULTO PAVYZDYS;
