Ant sienos montuojamų oro šildymo įrenginių išdėstymo pavyzdžiai
Ant sienos montuojamų oro šildymo įrenginių išdėstymo pavyzdžiai

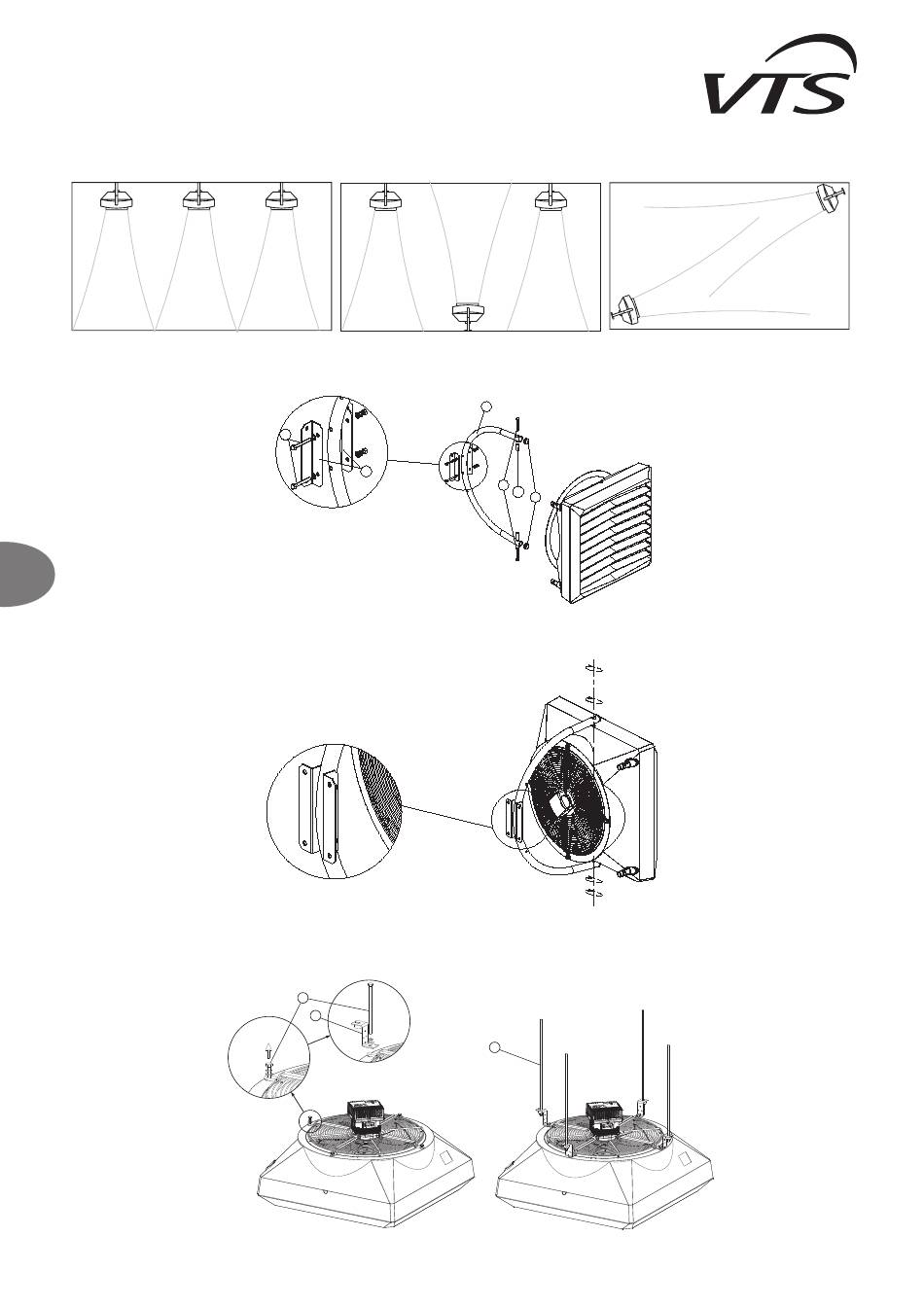

4.1 KRONŠTEINO MONTAVIMAS
Kronšteiną galima montuoti pasirinktinai. Norėdami prie prietaiso pritvirtinti kroinšteiną, daugiafunkcio gręžtuvo antgaliais išgręžkite angas viršutinėje ir apatinėje šildymo įrenginio plokštėje
(vietose, pažymėtose „6") ir į kronšteino įdėkite movas. Ant movų uždėkite laikiklių rankenas. Į viršutinę ir apatinę movą įsukite M10 varžtus ir varžtais pritvirtinkite gembę prie šildytuvo. Nustatę
prietaisą į reikiamą padėtį, ant gembės sumontuokite kaiščius.
4.1 KRONŠTEINO MONTAVIMAS
LT
Kronšteiną galima montuoti pasirinktinai. Norėdami prie prietaiso pritvirtinti kroinšteiną, daugiafunkcio gręžtuvo antgaliais išgręžkite angas viršutinėje ir apatinėje šildymo įrenginio plokštėje
(vietose, pažymėtose „6") ir į kronšteino įdėkite movas. Ant movų uždėkite laikiklių rankenas. Į viršutinę ir apatinę movą įsukite M10 varžtus ir varžtais pritvirtinkite gembę prie šildytuvo. Nustatę
prietaisą į reikiamą padėtį, ant gembės sumontuokite kaiščius.
Kronšteino komplektą sudaro šie elementai:
1. RANKENA (1 VNT.); 2. LAIKIKLIS; 3. M10 VARŽTAS SU POVERŽLE IR VERŽLE, KURIA TVIRTINAMAS GNYBTAS (2 komplektai); 4. M10 VARŽTAS, KURIUO PRIE ŠILDYMO ĮRENGINIO
TVIRTINAMAS LAIKIKLIS (2 vnt.); 5. KAIŠTIS (2 vnt.); 6. MONTAVIMO MOVA (2 vnt.)
ant kronšteino pritvirtinto prietaiso sukimasis
Kronšteino komplektą sudaro šie elementai:
1. RANKENA (1 VNT.); 2. LAIKIKLIS; 3. M10 VARŽTAS SU POVERŽLE IR VERŽLE, KURIA TVIRTINAMAS GNYBTAS (2 komplektai); 4. M10 VARŽTAS, KURIUO PRIE ŠILDYMO ĮRENGINIO
TVIRTINAMAS LAIKIKLIS (2 vnt.); 5. KAIŠTIS (2 vnt.); 6. MONTAVIMO MOVA (2 vnt.)
ant kronšteino pritvirtinto prietaiso sukimasis
4.2 MONTAVIMAS HORIZONTINĖJE POZICIJOJE
Vulkaniniai blokai taip pat gali būti montuojami horizontalioje padėtyje. Norėdami sustabdyti įrenginį, reikia naudoti specialius laikiklius (1). Norint montuoti laikiklius, nuimkite varžto (2),
pritvirtintą prie ventiliatoriaus tinklelio, įstatykite laikiklį (1) ir varžtą (2) įsukite. Prijunkite likusius varžtus. Negalima atsukti visų varžtų tuo pačiu metu!
