5. AUTOMATISATION

5.1 COMPOSANTS D'AUTOMATISATION

Les connexions électriques ne peuvent être exécutées que par les électriciens qualifiées conformément à la réglementation en vig:
les normes obligatoires en matière de sécurité
instructions de montage
manuel d'installation, d'utilisation et d'entretie
NOTE! Lire attentivement la documentation originale jointe aux composants d'automatisation avant procéder au montage et au raccordement de l'installation.
.

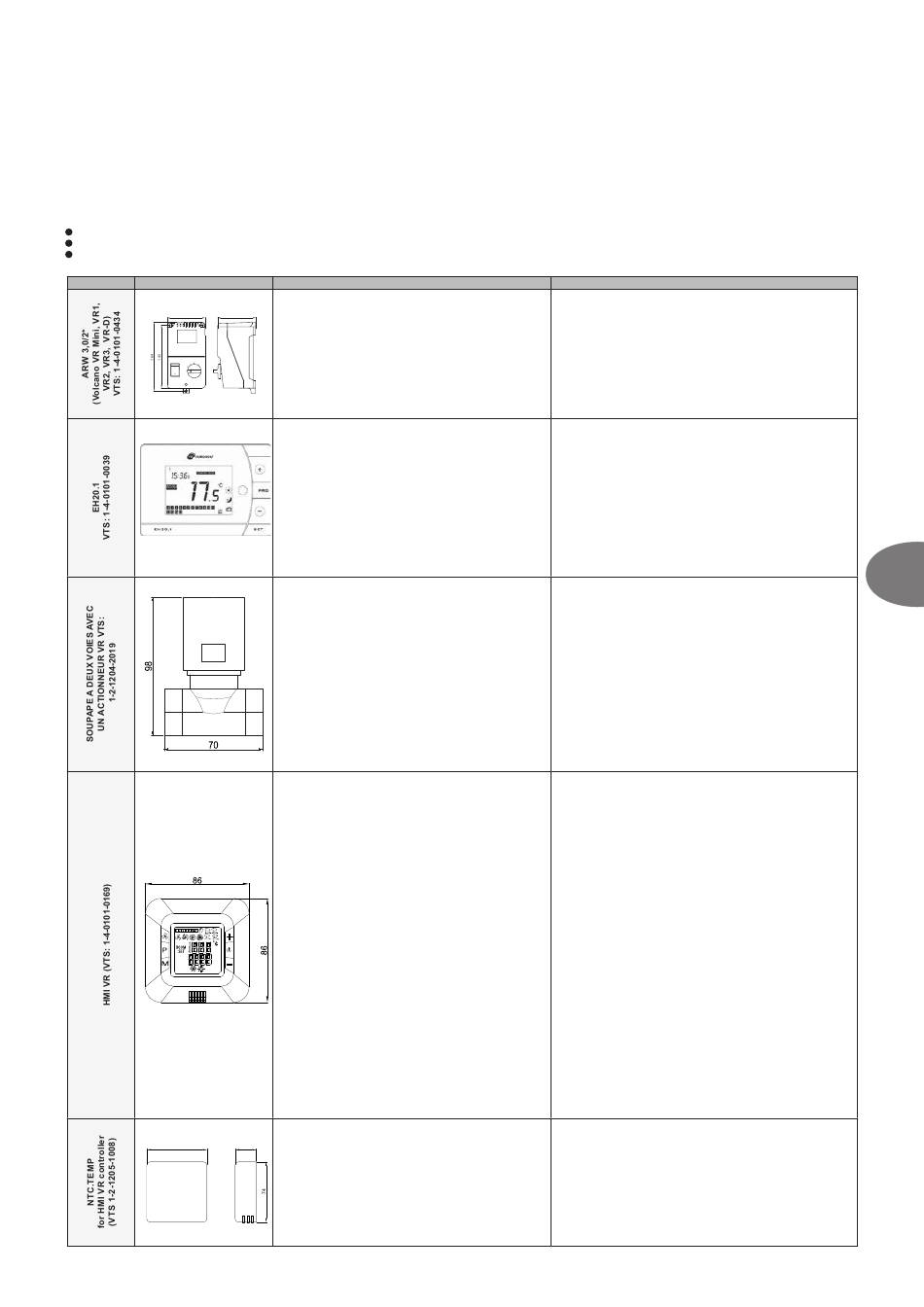

MODELE SCHEMA
90 91
134mm x 94mm x 28mm
74
CARACTERISTIQUES TECHNIQUES
REGULATEUR DE VITESSE – ARW 3,0/2
● tension d'alimentation: 230V AC +/- 10%
● courant de sortie admissible 3A
● mode de réglage: en fonction de la course
● Nombre de niveaux de réglage: 5
● interrupteur marche / arrêt
● indice de protection IP: 54
● technique de montage: encastré
● paramètres de l'environnement de travail: 0...35°C
CONTRÔLEUR PROGRAMMABLE POUR LA REGULATION
DE LA TÉMPERATURE
● alimentation: piles alcalines 1,5 V dans le complet)
● plage de réglage: 5 ... 35°C
● résolution de réglages et d'indictions: 0,5°C
● charge admissible de la sortie de contrôle:
5(2) A (24 ... 230V AC)
● indice de protection: IP30
● technique de montage:
● paramètres de l'environnement de travail: 0 ... 50°C
● temps de changement du cycle de fonctionnement: 60min
● programmateur: avec l'horloge hebdomadaire mode de
fonctionnement: réglages d'usine ou individuels
SOUPAPE À DEUX VOIES
● diamètre de raccordement: 3/4"
● mode de fonctionnement: ON-OFF
● variation de pression maximale: 90 kPa
● classe de pression PN 16
● coefficient de débit kvs: 4,5 m3/h
● température maximale du caloporteur: 105°C
● paramètres de l'environnement de travail: 0-60°C
ACTIONNEUR DU SOUPAPE
● consommation électrique: 7 VA
● tension d'alimentation: 230V AC +/- 10%
● temps de fermeture/ouverture: 4-5/9-11s
● position hors alimentation: fermée
● indice de protection: IP54
● paramètres de l'environnement de travail: 0-60°C
CONTRÔLEUR HMI VR au régulateur ARWE3.0
● tension d'alimentation: 1~230V +/-10%/50Hz
● courant de sortie admissible pour la soupape/s avec
actionneur 3(1)A
● consommation électrique: 1,5VA
● plage de réglages de température: 5~40°C
● paramètres de l'environnement de travail: 5~50°C
● humidité relative: 0,85
● écran: gris, éclairage bleu
● capteur interne NTC 10K, 3950 Ohm pour 25°C
● capteur extérieur: possibilité de raccordement d'un capteur
extérieur NTC
● précision des mesures: + 1°C (mesure à toute +0.5°C)
● programmation du calendrier hebdomadaire: 5+1+1
● mode de fonctionnement: chauffage/refroidissement
● modes de contrôle: automatique (0-10V)/manuel (30%, 60%,
100%)
● horloge: 24h
● température affichée: à la pièce ou souhaitée (sélection
● programmation de chauffage/refroidissement: deux périodes
de chauffage par jour (5+1+1) ou fonctionnement continu
● protection contre le gel: ouverture de la soupape au-dessous
de 8°C
● indice de protection: IP30
● technique de montage: dans la boîte d'installation phi de 60mm
● maniement: clavier extérieur
● nombre de régulateurs gérés: ARWE3.0 8
● longueur maximale de la ligne signal: 120m
● boitier: ABS UL94-5 (fire retardant plastic)
● couleur: RAL 9016
● dimensions/poids: 86x86x54mm/0,12kg
● communication externe: RS485 (MODBUS)
● diamètre recommandé de la conduite d'alimentation:
2x1mm2
Capteur intérieur NTC au contrôleur HMI VR
● élément de mesure de résistance: NTC 10K
26
● indice de protection: IP20
● montage: encastré
● longueur maximale de la ligne signal: 100m
● paramètres de l'environnement de travail: 0...40°C
● précision des mesures: 0.5K (10 ~ 40°C)
● plage de réglages de température: -20...+70°C
● dimensions/poids: 74x74x26mm/0,1kg
● diamètre recommandé de la ligne signal (blindé): 2x0,5mm2
● Do not connect more than one VOLCANO VR 1/VR 2/VR 3/VR-D
device to one rotation controller and more than four
VOLCANO VR Mini devices due to the values of permissible
output currents.
● Minimal distance between particular fans installed – both vertical
and horizontal – 20 cm.
● We recommend the execution of power supply connection with a
min. 3 x 1.5mm
● Automation element drawings present the visualizations of model
products only.
● Detailed description of the programmable temperature regulator, see
manual at www.vtsgroup.com
● Thermostat and programmable temperature regulator should be
installed in a visible location.
● Avoid places directly exposed to solar radiation, electromagnetic
waves, etc.
● Power connection should be done with a cable min. 2 x 0.75 mm
● The automation element drawings are only a visualization of sample
products.
● Il est conseillé de monter une soupape à deux voies sur le tuyau de
retour.
● Les figures des composants de l'automatisation ne présentent que
des visualisations des exemples de produits.
● Il est conseillé d'exécuter le raccordement de l'alimentation avec un
câble de 2 x 0,75mm2 au minimum.
● Les figures des composants de l'automatisation ne présentent que
des visualisations des exemples de produits.
● La description détaillée du contrôleur programmable pour la
régulation de la température est inclue dans le mode d'emploi
disponible sur le site web www.vtsgroup.com
● Le thermostat ainsi que le contrôleur programmable pour la
régulation de la température devraient être installés dans un endroit
représentatif.
● Il faut éviter des endroits directement exposés à la lumière du soleil,
aux ondes électromagnétiques, etc.
● Les figures des composants de l'automatisation ne présentent que
des visualisations des exemples de produits
● Les figures des composants de l'automatisation ne présentent que
des visualisations des exemples de produits.
● Le capteur de température NTC doit être installé dans un endroit
ainsi dit représentatif.
● Il faut éviter des endroits directement exposés à la lumière du soleil,
ondes électromagnétiques, etc.
14
231
REMARQUES
wire
2
.
2
