4. МОНТАЖ
УВАГА! Місце монтажу має бути відповідно підібране з врахуванням можливості виникнення навантажень або вібрацій.
До початку будь-яких монтажних або консерваційних робіт необхідно відключити живлення та забезпечити від випадкового включення.
Рекомендується в гідравлічній системі застосувати фільтри. Перед підключенням гідравлічних (особливо живильних) до обладнання, рекомендується очистити систему, спустивши
декілька літрів води.
УВАГА! Незбереження при монтажу мінімальної відстані 0,4 м від стіни або перекриття може викликати неправильну роботу обладнання, ушкодження вентилятора або підвищення
рівня шуму його роботи.

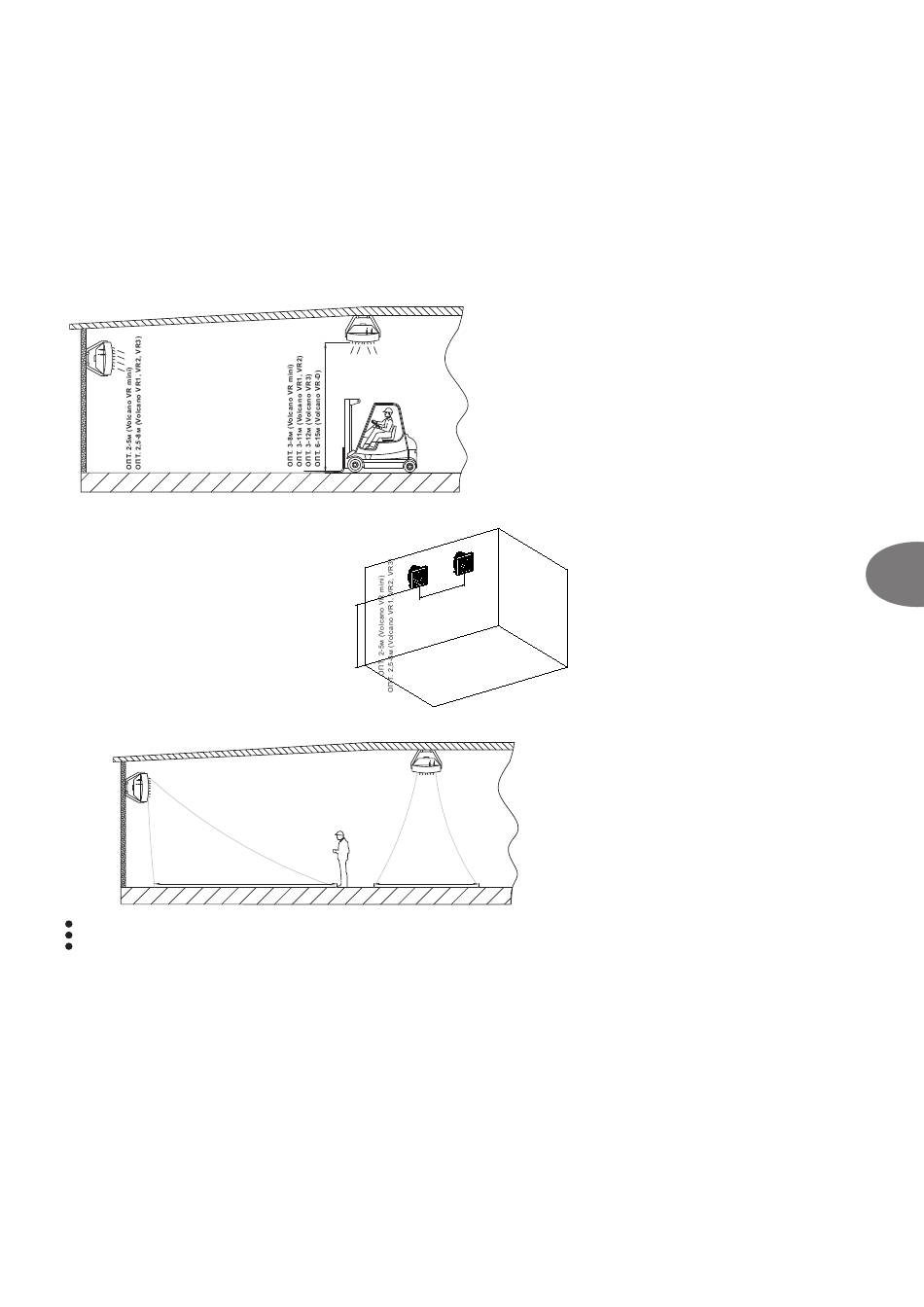

При монтажу на стіні або на стелі рекомендується прийняти до уваги наступні параметри:
Відстань між апаратами: рекомендується відстань від 6 до 12 м (Volcano VR1, VR2, VR3), 3 до 7 м (Volcano VR mini), щоб забезпечити рівномірний розподіл тепла
Дальність потоку повітря
Макс. 14м* (Volcano VR mini)
Макс. 22м* (Volcano VR1, VR2)
Макс. 25м* (Volcano VR3)
Макс. 28м* (Volcano VR-D)
Рівень шуму обладнання залежить від акустичних властивостей приміщення
Режим роботи, нагріву – наприклад обладнання додатково працює як дестратифікатор
Напрямок потоку повітря – напрямок потоку має бути встановлений так, щоб у зоні перебування не було протягу. Потік повітря не може бути спрямований на стіни, консолі,
ліфти, стелажі, машини ітп.
- 7 м
м
. 3 - 7
П Т . 3
О П Т
in i) О
V R m
in i)
a n o
V R m
( V o lc
a n o
2 м
( V o lc
. 6 - 1
О П Т
Макс. 8м** (Volcano VR mini)
Макс. 13м** (Volcano VR1, VR2)
Макс. 15м** (Volcano VR3, VR-D)
10
65
* при вертикально встановлених направляючих жалюзі
* при горизонтально встановлених направляючих жалюзі
** при симетрично встановлених направляючих жалюзі під кутом
45
о
