VTS VOLCANO VR Mini Technische Dokumentation Seite 66

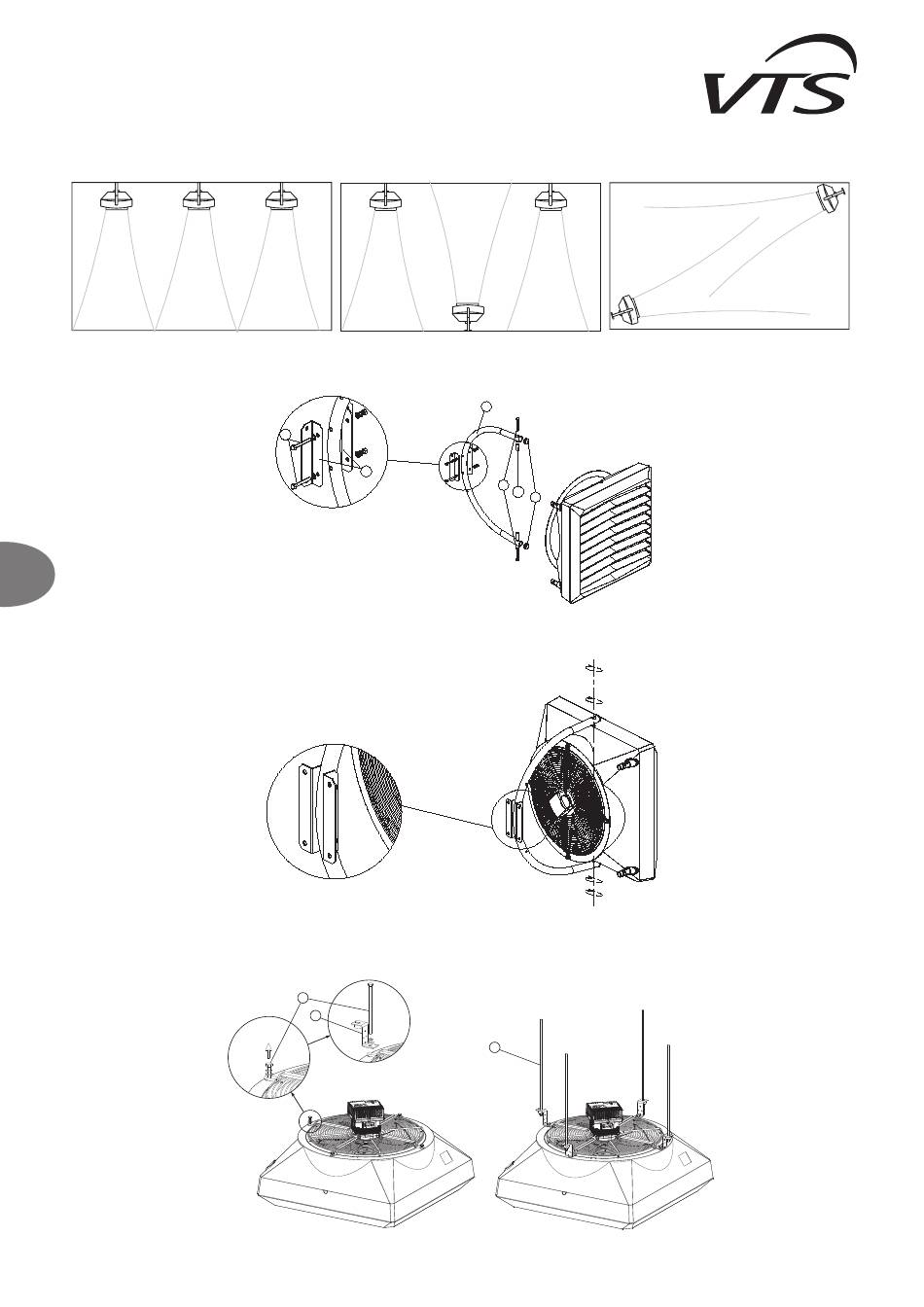

Приклади розміщення опалювальних пристроїв при настінному монтажу
Приклади розміщення опалювальних пристроїв при настінному монтажу
4.1 МОНТАЖ НА КОНСОЛІ
Монтажна консоль є додатковим обладнанням. Для прикріплення консолі до апарату, необхідно в верхній та нижній частині корпуса (в визначеному місці) 6 вирізати свердлом отвори
та ввести до них гільзи. На гільзи слід насунути плече монтажної консолі. В верхню та нижню гільзу вводимо гвинти М10 і докручуюючи їх, визначаємо положення опалювального
пристрою відносно консолі. Після встановлення обладнання в очікуваній позиції, монтуємо заглушки на держаку.
UA
4.1 МОНТАЖ НА КОНСОЛІ
Монтажна консоль є додатковим обладнанням. Для прикріплення консолі до апарату, необхідно в верхній та нижній частині корпуса (в визначеному місці) 6 вирізати свердлом отвори
та ввести до них гільзи. На гільзи слід насунути плече монтажної консолі. В верхню та нижню гільзу вводимо гвинти М10 і докручуюючи їх, визначаємо положення опалювального
пристрою відносно консолі. Після встановлення обладнання в очікуваній позиції, монтуємо заглушки на держаку.
В комплект монтажної консолі входять:
1. ДЕРЖАК (1 шт.); 2. ОБОЙМА; 3. БОЛТБОЛТ M10 ДЛЯ ПРИЄДНАННЯ МОНТАЖНОЇ КОНСОЛІ ДО НАГРІВАЧА (2 ком.); 4. ГВИНТ M10 МОНТУЮЧА КОНСОЛЬ ДО НАГРІВАЧА
(2 шт.); 5. ЗАГЛУШКА (2 шт.); 6. МОНТАЖНА ГІЛЬЗА (2 шт.)
обертання обладнання, встановленого на монтажній консолі
В комплект монтажної консолі входять:
1. ДЕРЖАК (1 шт.); 2. ОБОЙМА; 3. БОЛТБОЛТ M10 ДЛЯ ПРИЄДНАННЯ МОНТАЖНОЇ КОНСОЛІ ДО НАГРІВАЧА (2 ком.); 4. ГВИНТ M10 МОНТУЮЧА КОНСОЛЬ ДО НАГРІВАЧА (2
шт.); 5. ЗАГЛУШКА (2 шт.); 6. МОНТАЖНА ГІЛЬЗА (2 шт.)
обертання обладнання, встановленого на монтажній консолі
4.2 ВСТАНОВЛЕННЯ В ГОРИЗОНТАЛЬНОМ ПОЛОЖЕННІ
Агрегати Volcano також можуть бути змонтовані в горизонтальному положені. Для монтажу таким способом, необхідно використовувати спеціальні тримачі (1). Щоб встановити
тримач, викрутіть болт кріплення решітки вентилятора (2), зафіксуйте решітку вентилятора, встановіть тримач (1), і закрутіть болт (2). Повторіть дії для інших тримачів. Важливо! Не
відкручуйте одночасно всі болти кріплення решітки вентилятора!
3
2
3
2
2
1
Вид з верху
Вид з верху
1
4
6
5
1
120 °
4
6
5
120
3
11
66
Volcano V mini
Volcano V mini
°
supply
supply
return
return
