4.2 ASENNUS
Lämmönsiirtoaineen syöttöjärjestelmän asennus

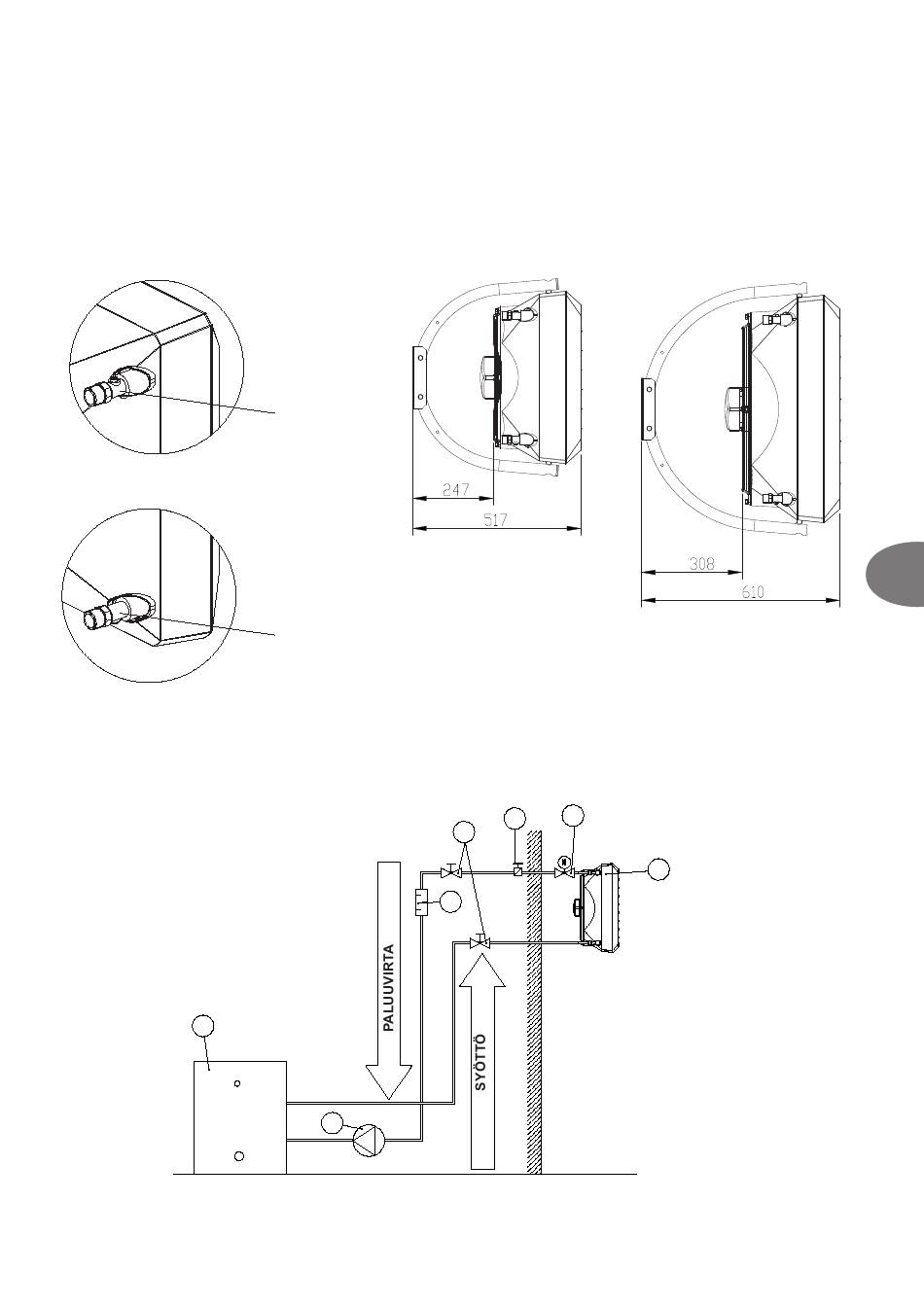

Suojaa lämmönvaihtimen liitoskohta lämmönsiirtoaineen putkiston asennuksessa muodonmuutoksilta (1). Putkisto ei saisi kuormittaa lämmittimen liitoskohtia liikaa.
Putkiston voi yhdistää taipuisilla liitoksilla (ilmanvirtauksen säädettävä kulma).
Volcano VR1, VR2, VR3
VOLCANO VR Mini, VR1, VR2, VR3
7
KIERTOVESIJÄRJESTELMÄN MALLI:
1. LÄMMITIN; 2. SÄHKÖKÄYTTÖINEN VENTTIILI; 3. ILMANPOISTOVENTTIILI; 4. SULKUVENTTIILI; 5. SUODATIN; 6. KIERTOPUMPPU; 7. VESIVARAAJA
VOLCANO VR Mini
syöttö
paluuvirta
5
6
247
2
3
4
12
VOLCANO VR1, VR2, VR3, VR-D
1
FIN
