5. AUTOMATIK

5.1 AUTOMATIKBESTANDTEILE

Elektrische Verbindungen können nur von entsprechend befugtem Elektrofachpersonal gemäß geltenden
Arbeitssicherheitsvorschriften,
Montageanleitungen
technischer Dokumentation eines jeden Automatikbestandteils ausgeführt werden.
HINWEIS Vor Beginn der Montage und dem Anschließen der Installation ist die Kenntnisnahme der den Automatikbestandteilen in Original beigelegten Dokumentation erforderlich.

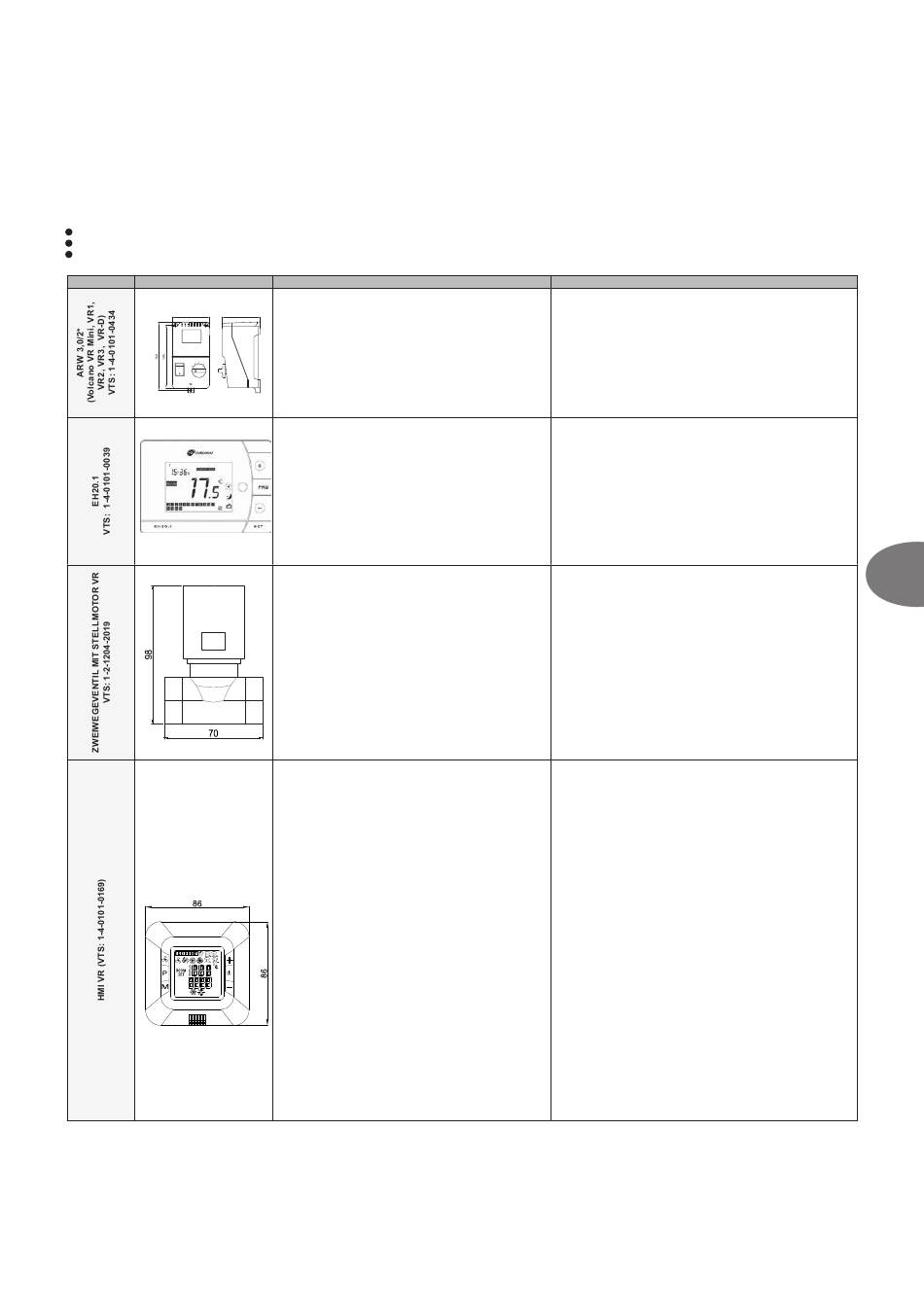

MODELL SCHEMA
90
134mm x 94mm x 28mm
TECHNISCHE DATEN
DREHZAHLREGLER – ARW 3,0/2
● Versorgungsspannung: 230 V AC +/- 10%
91
● zulässiger Ausgangsstrom: 2,5A
● Regulierungsart: stufenweise
● Anzahl der Regulierungsstufen: 5
● Einschalter / Ausschalter
● IP-Schutzart: 54
● Montageart: Aufputzmontage
● Arbeitsumgebungsparameter: 0...35°C
PROGRAMMIERBARE TEMPERATURSTEUEREINHEIT
● Stromversorgung: alkalische Batterien 1,5 V, mitgeliefert)
● Einstellungsbereich: 5 ... 35°C
● Genauigkeit der Einstellungen und Anzeigen: 0,5°C
● zulässige Belastung des Steuerausgangs: 5(2) A (24 ... 230V AC)
● Schutzart: IP30
● Montageart: Aufputzmontage
● Arbeitsumgebungsparameter: 0 ...50°C
● Umschaltzeit Betriebszyklus: 60min
● Programmiereinheit: mit einer Wochenuhr
● Betriebsmodus: Werkseinstellungen oder individuelle
Einstellungen
ZWEIWEGEVENTIL
● Anschlussdurchmesser: 3/4"
● Betriebsmodus: 2 Positionen ON-OFF
● maximaler Differenzdruck: 90 kPa
● Druckklasse: PN 16
● Durchflusszahl kvs: 4,5 m3/h
● maximale Heizmedium-Temperatur: 105°C
● Arbeitsumgebungsparameter: 0-60°C
STELLMOTOR DES VENTILS
● Leistungsaufnahme: 7 VA
● Versorgungsspannung: 230V AC +/- 10%
● Schließungs-/Öffnungszeit: 4-5/9-11s
● spannungslose Position: geschlossen
● Schutzart: IP54
● Arbeitsumgebungsparameter: 0-60°C
STEUEREINHEIT HMI VR für den Regler ARWE3.0
● Versorgungsspannung: 1~230V +/-10%/50Hz
● zulässiger Ausgangsstrom für Ventil/e mit Stellmotor: 3(1)A
● Leistungsaufnahme: 1,5VA
● Temperatureinstellbereich: 5~40°C
● Arbeitsumgebungsparameter: 5~50°C
● relative Feuchtigkeit: 0,85
● isplay: grau, Displaybeleuchtung blau
● Innensensor: NTC 10K, 3950 Ohm bei 25°C
● Außensensor: Anschlussmöglichkeit für einen NTC-
Außensensor
● Messgenauigkeit: + 1°C (Messung je +0.5°C)
● programmierbarer Wochenkalender: 5+1+1
● Betriebsmodus: Heizen/Kühlen
● Steuerungsmöglichlichkeiten: automatisch (0-10V)/manuel
(30%, 60 %, 100 %)
● Uhr: 24h
● angezeigte Temperatur: Raumtemperatur oder Zieltemperatur
(Wahl zwischen Heiz-/Kühlprogrammierung: zwei
Heizperioden pro 24 Stunden (5+1+1) oder Dauerbetrieb
● Frostschutz: Öffnen des Ventils unterhalb von 8°C
● Schutzart: IP30
● Einbauweise: in Installationsdose fi 60mm
● Bedienung: externe Tastatur
● Anzahl bedienter Regler: ARWE3.0 8
● maximale Länge der Signalleitung: 120m
● Gehäuse: ABS UL94-5 (fire retardant plastic)
● Farbe: RAL 9016
● Maße/Gewicht: 86x86x54mm/0,12kg externe
● Kommunikation: RS485 (MODBUS) empfohlenes
Durchmesser der Versorgungsleitung: 2x1mm2
● Im Hinblick auf die Werte zulässiger Ausgangsströme sollten an
einen Drehzahlregler nicht mehr als ein Gerät VOLCANO VR 1/VR
2/VR 3/VR-D sowie nicht mehr als vier Geräte VOLCANO VR mini
angeschlossen werden.
● Der Mindestabstand zwischen eingebauten Reglern beträgt in der
vertikalen und horizontalen Ebene 20 cm.
● Es wird empfohlen, die Stromversorgung über eine Leitung von
mindestens 3 x 1,5mm² anzuschließen.
● Die Abbildungen der Automatikbestandteile stellen lediglich eine
Visualisierung exemplarischer Produkte dar.
● Die genaue Funktionsbeschreibung der programmierbaren
Temperatursteuereinheit befindet sich in der Bedienungsanleitung,
die unter www.vtsgroup.com verfügbar ist.
● Der Thermostat sowie die programmierbare Temperatursteuereinheit
sollen an einem sog. repräsentativen Ort installiert werden.
● Es sind Orte zu vermeiden, die direkt der Sonnenstrahlung oder
elektromagnetischen Wellen usw. ausgesetzt sind.
● Es wird empfohlen, den Anschluss über eine Leitung von min. 2 x
0,75mm2 auszuführen.
● Die Abbildungen der Automatikbestandteile stellen lediglich eine
Visualisierung exemplarischer Produkte dar.
● Es wird empfohlen, das Zweiwegeventil in der Rücklaufleitung
einzubauen.
● Die Abbildungen der Automatikbestandteile stellen lediglich eine
Visualisierung exemplarischer Produkte dar
● Es wird empfohlen, die Stromversorgung über eine Leitung von
mindestens 2 x 0,75mm2 anzuschließen.
● Die Abbildungen der Automatikbestandteile stellen lediglich eine
Visualisierung exemplarischer Produkte dar
● Die genaue Funktionsbeschreibung der programmierbaren
Temperatursteuereinheit befindet sich in der Bedienungsanleitung,
die unter www.vtsgroup.com verfügbar ist.
● Der Thermostat sowie die programmierbare Temperatursteuereinheit
sollen an einem sog. repräsentativen
● Ort installiert werden. Es sind Orte zu vermeiden, die direkt der
Sonnenstrahlung oder elektromagnetischen Wellen usw. ausgesetzt
sind.
● Die Abbildungen der Automatikbestandteile stellen lediglich eine
Visualisierung exemplarischer Produkte dar.
